DÉPANNAGE ET TESTS DU SYSTÈME
5-8 powermax
45 Manuel de service
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC

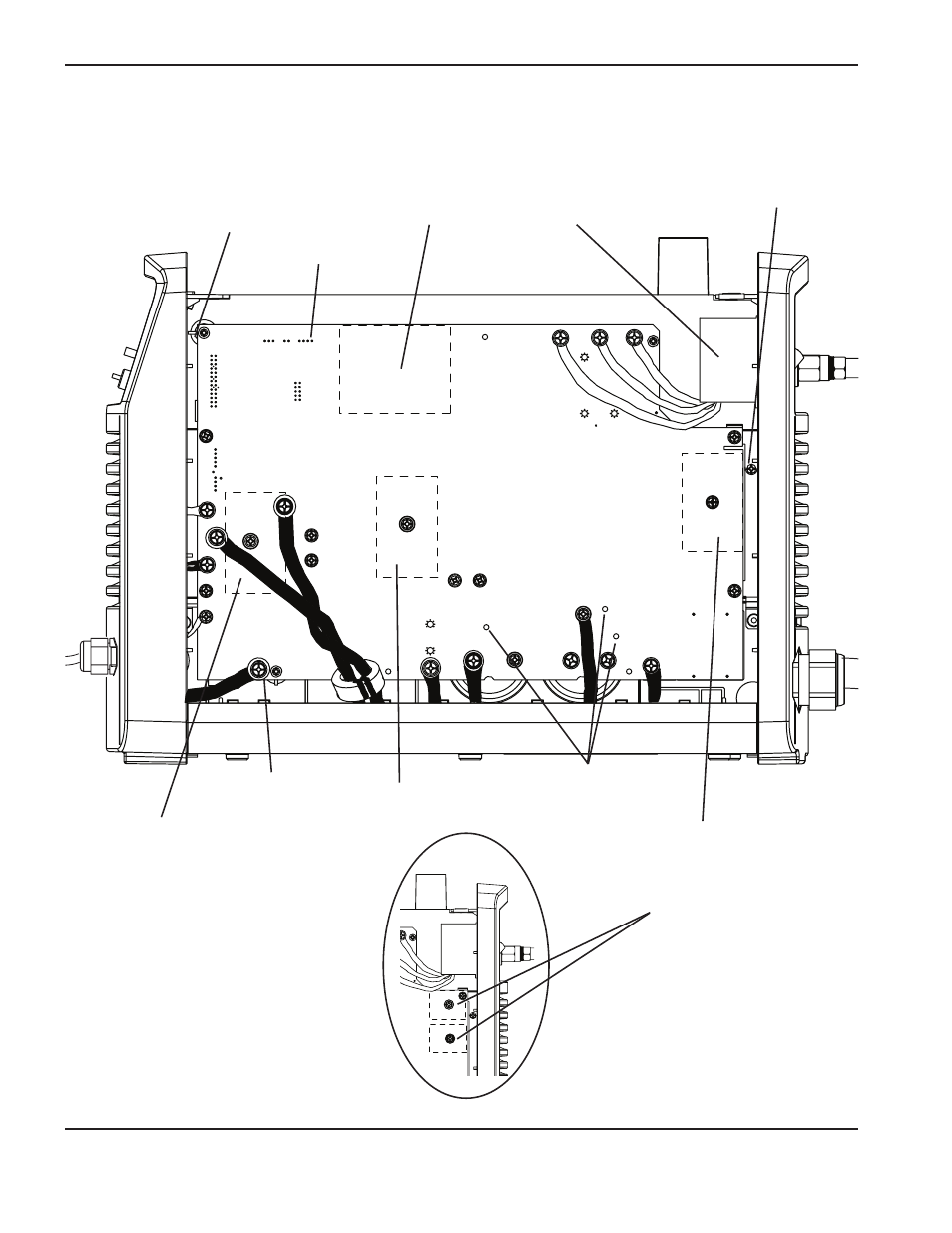

Présentation de la source de courant 400 V CE
Interrupteur d’alimentation (S1)
Circuit imprimé d’alimentation
(PCB2)
Circuit imprimé de commande (PCB1)
Circuit à balayage horizontal
PE (terre)
Diode de sortie et module
IGBT de l’arc pilote (D40)
IGBT de
l’onduleur (Q2)
Connexion du câble
de retour (J21)
Pont de diode d’entrée du
nouveau circuit imprimé
d’alimentation (D48)
Points de test
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Pont de diode d’entrée de
l’ancien circuit imprimé d’alimentation
(D28, D38)
