PIÈCES
7-4 powermax
45 Manuel de service
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC

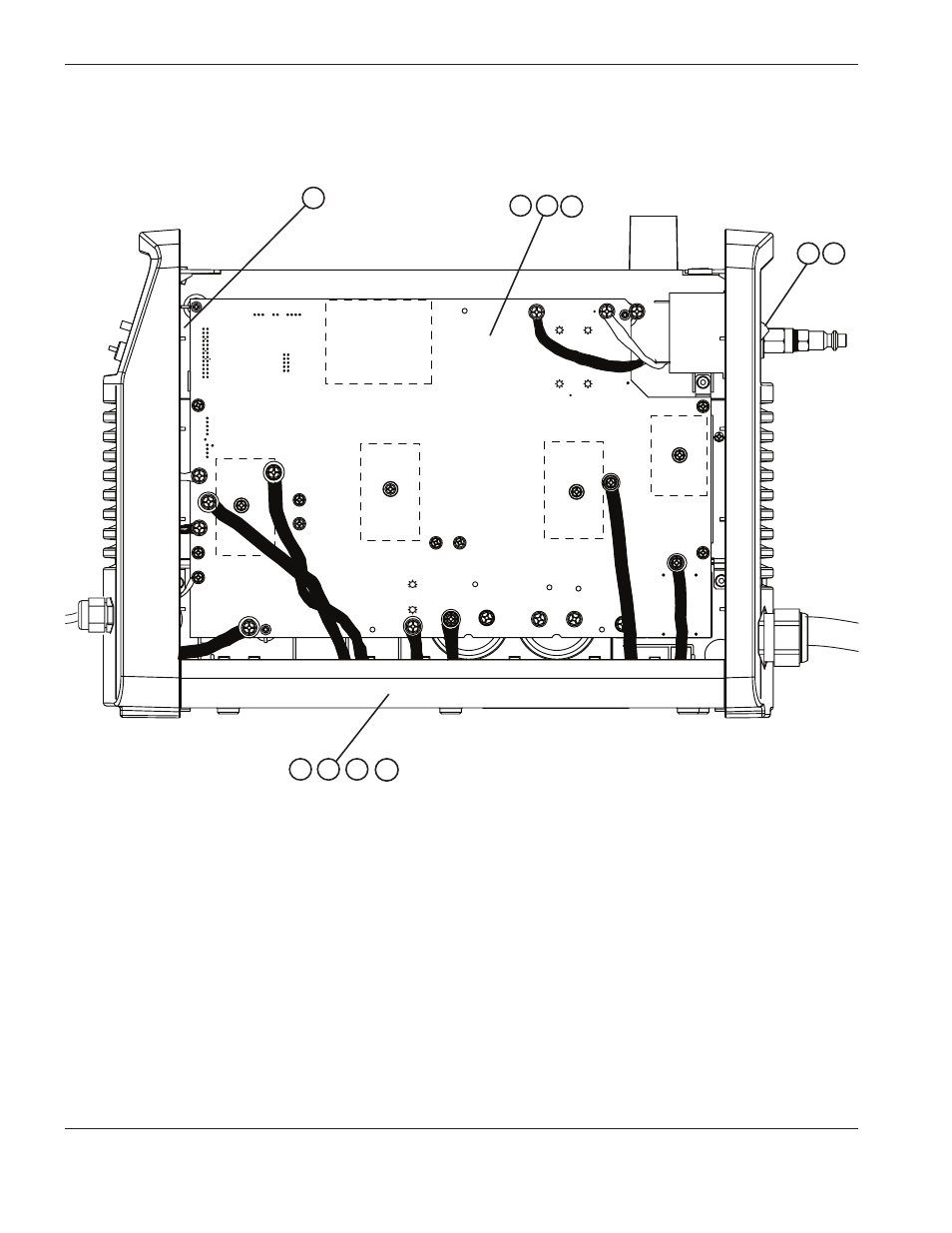

Intérieur, côté circuit imprimé d’alimentation
Numéro de
Article référence Description Identificateur Qté
1 228262 Kit : Circuit imprimé de commande PCB1 1
2 228266 Kit : Interrupteur d’alimentation du Powermax45 (200–240 V CSA, 230 V CE) 1
3 228288 Kit : Interrupteur d’alimentation du Powermax45 (400 V CE) 1
4 228261 Kit : Circuit imprimé d’alimentation (200–240 V CSA) PCB2 1
5 228260 Kit : Circuit imprimé d’alimentation, (400 V CE) PCB2 1
6 228259 Kit : Circuit imprimé d’alimentation, (230 V CE) PCB2 1
7 228258 Kit : Socle 1
8 228265 Kit : Composants magnétiques et socle (200–240 V CSA) 1
9 228273 Kit : Composants magnétiques et socle (230 V CE) 1
10 228263 Kit : Composants magnétiques et socle (400 V CE) 1
228279 Kit : Isolateur du Powermax45 1
228290 Kit : Groupe de câbles du Powermax45 1
1
2 3
4 5 6
7 8 9 10
