DÉPANNAGE ET TESTS DU SYSTÈME
5-18 powermax
45 Manuel de service
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC

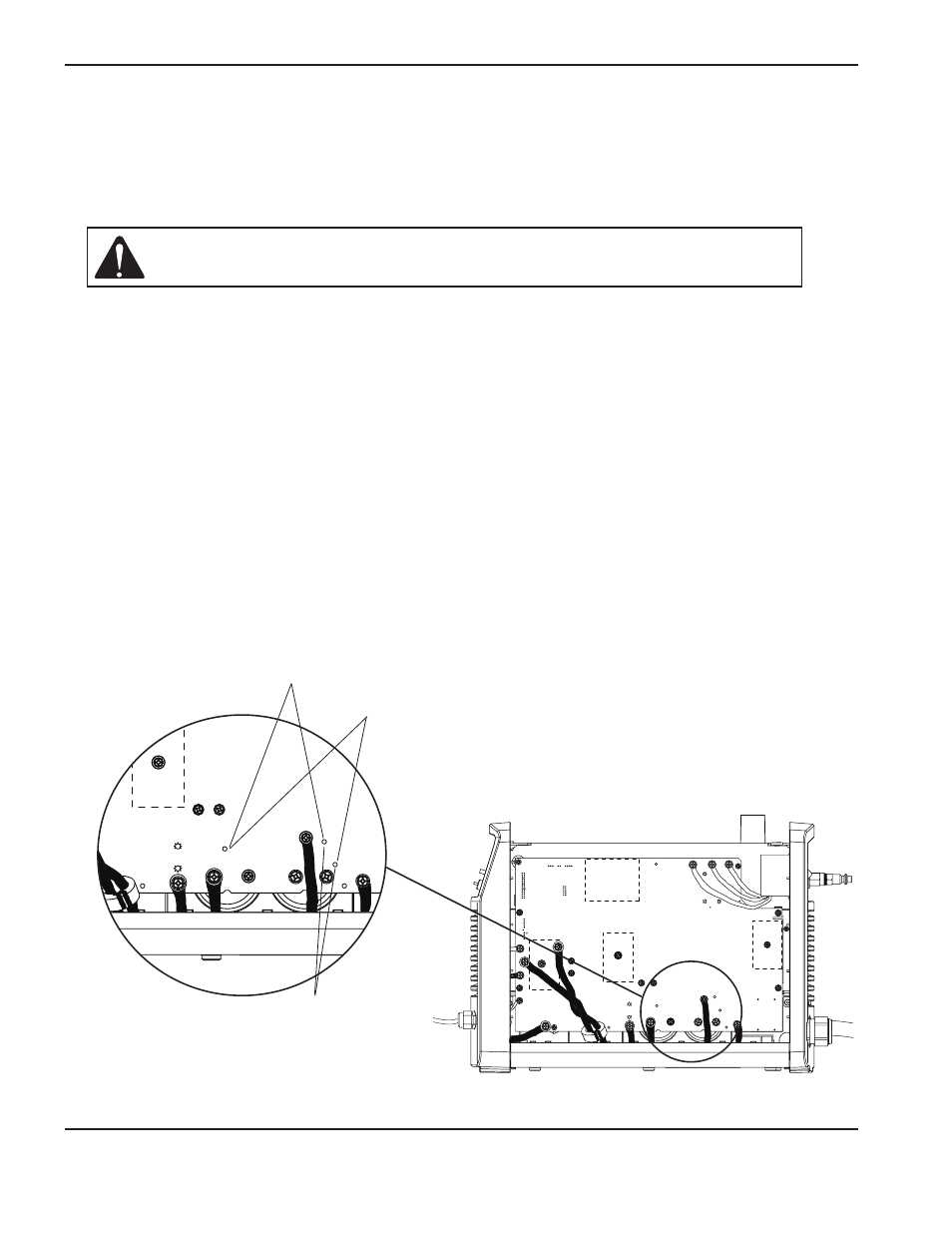

1. Couper l’alimentation électrique (OFF).
2. Positionner les câbles du multimètre de façon à mesurer la tension sur le circuit imprimé d’alimentation en branchant
les câbles de test avec le conducteur négatif sur TP 17 et le conducteur positif sur TP 16. Mettre le système
sous tension. Le multimètre doit indiquer 560 V c.c. Si la valeur obtenue est différente, multiplier la valeur relevée
par 0,00601. Comparer cette valeur à celle obtenue sur le contact 21 à J8. Les valeurs doivent être identiques.
3. Fixer les câbles E-Z Hooks aux points de test 17 et 18. Mettre le système sous tension une fois le multimètre
connecté. Cette valeur doit être de 280 V c.c. ou correspondre à la moitié de la valeur relevée à l’étape 2.
Note : Toutes les valeurs peuvent être comprises dans une tolérance de ±10 %.
4. Couper l’alimentation et déplacer les câbles E-Z Hooks sur les points de test 18 et 16. Mettre le système sous
tension une fois le multimètre connecté. Cette valeur doit être de 280 V c.c. ou correspondre à la moitié de la valeur
relevée à l’étape 2.
5. Les valeurs obtenues aux étapes 3 et 4 doivent être approximativement égales. En cas de variation supérieure
à 30 V, remplacer le circuit imprimé d’alimentation.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Étape 2
Étape 4
Test pour les sources de courant 400 V CE
Pour ce test, vous pouvez utiliser les boucles des points de test ou effectuer le test au niveau des vis du condensateur.
Les points de test portent une étiquette au dos du circuit imprimé d’alimentation, de même que les tensions et les
bornes positive et négative du condensateur.
Attention : Pour pouvoir utiliser les points de test, ne pas se servir d’un
multimètre équipé de sondes d’essai. Utiliser les câbles E-Z Hook
et les fixer aux boucles des points de test.
Étape 3
