REMPLACEMENT DES COMPOSANTS
powermax
45 Manuel de service 6-13
12. Remettre l’unité en position droite. Dégager les fils détachés.
13. Retirer le circuit imprimé d’alimentation hors de la source de courant.
14. Avant de monter un nouveau circuit imprimé d’alimentation, nettoyer le dissipateur thermique à l’alcool isopropylique.
Frotter légèrement tout composé thermique résiduel en prenant garde de ne pas rayer le dissipateur thermique.
L’essuyer avec un chiffon propre.
15. Étendre une fine couche de la pâte thermique comprise dans le kit de pièces (2 millimètres d’épaisseur, soit environ
l’épaisseur d’une feuille de papier) sur tous les IGBT ainsi que les diodes du pont d’entrée.
Note : Mélanger de nouveau la pâte si vous constatez un manque d’homogénéité.
16. Aligner les trous des vis de condensateurs sur les condensateurs; les échappements de décompression doivent
être visibles depuis les deux rainures du circuit imprimé d’alimentation.
17. Pousser le circuit dans son emplacement.
18. Remettre en place les 4 vis d’assemblage du dissipateur thermique et les serrer au couple de 23,04 kg cm.

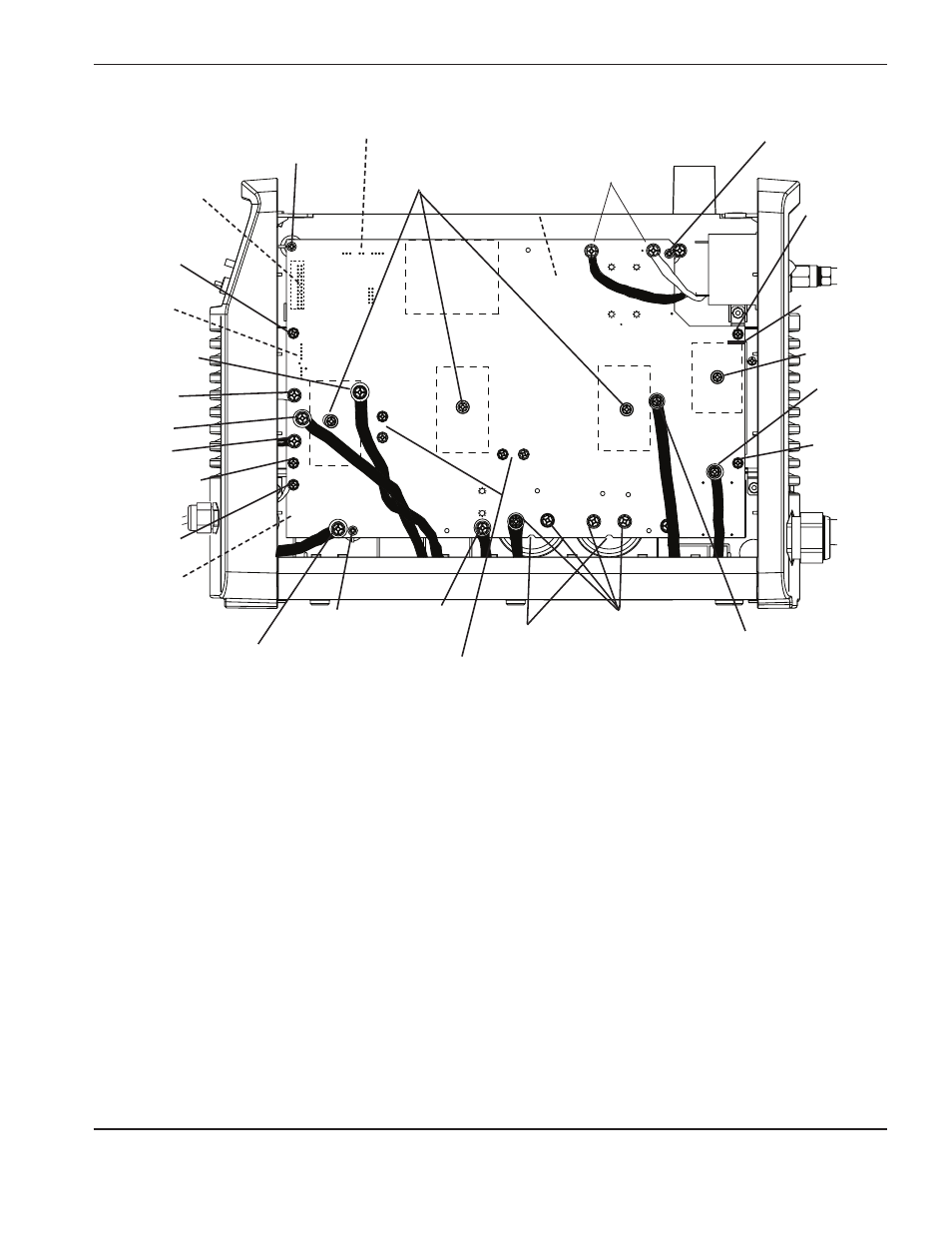

NOUVEAU circuit imprimé d’alimentation 200–240 V CSA (numéro de référence 141005)
et 230 V CE (numéro de référence 141046)
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Câble plat (J7)
J10 et J12
J3, J4 et J5
J18
J15
J20
J13
J14
J16
Connecteur du câble de retour (J21)
Vis de fixation
Vis de fixation
Vis de fixation
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
Vis (3) de fixation du transistor
bipolaire à grille isolée (IGBT)
J17
Vis (4) du condensateur
J19
Vis (4) de la résistance
Fils de l’interrupteur
marche/arrêt
J6
J22
J1 J2
Vis de la diode
du pont d’entrée
Échappements
de décompression
Le nouveau circuit
imprimé comprend
une rainure à ce
niveau.
