DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-13
DEL du circuit imprimé de commande

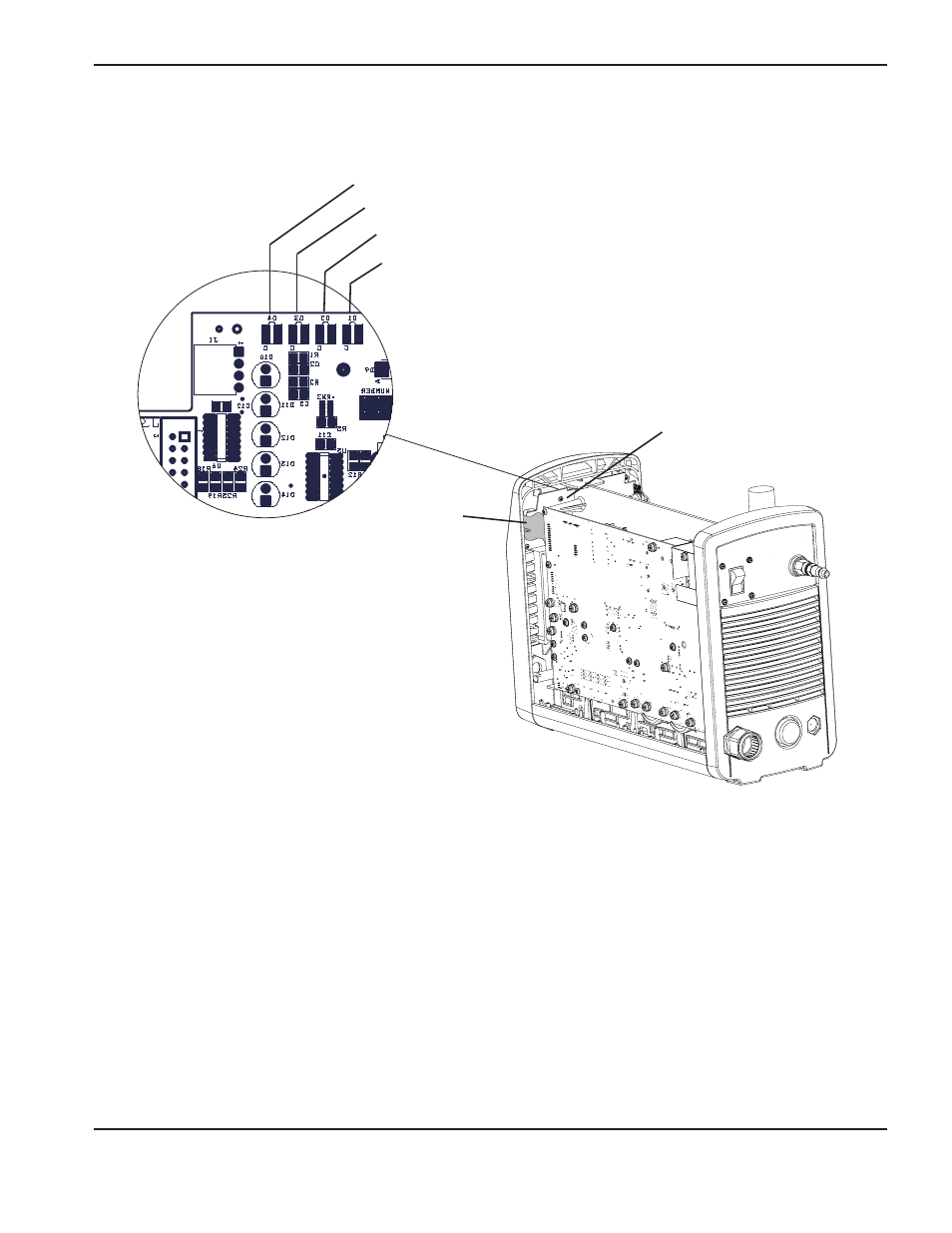

Le circuit imprimé de commande (PCB1) du Powermax45 possède quatre DEL de diagnostic.
Circuit imprimé de commande
Câble plat
Réinitialisation/surveillance
Erreur
Transfert (XFR)
Démarrage
Présentation des DEL du circuit imprimé de commande :
• Démarrage — La source de courant possède un signal de démarrage. Cette DEL s’allume lorsque la source
de courant reçoit un signal de démarrage et reste allumée en mode de fonctionnement normal.
• Transfert — Cette DEL s’allume lorsque le transfert d’arc s’effectue correctement entre la torche et la pièce et clignote
en mode d’arc pilote continu (lors de la coupe de métal déployé ou lors du passage intermittent de l’arc
sur la tôle).
• Erreur — La DEL d’erreur s’allume lorsque le système rencontre une défaillance. Si la DEL de panne située sur le
panneau avant et la DEL d’erreur du circuit imprimé de commande clignotent simultanément, cela signifie
que le système a rencontré une défaillance majeure. Le nombre de clignotements entre les pauses
permet d’identifier le composant défectueux.
• Réinitialisation — Cette DEL s’allume lorsque le circuit de réinitialisation est actif ou que le circuit de surveillance
s’amorce.
En fonctionnement normal, la DEL de mise sous tension à l’avant de la source de courant et les DEL de démarrage et
de transfert sur le circuit imprimé de commande s’allument. Lorsqu’un problème survient, une ou plusieurs DEL peuvent
s’allumer ou clignoter sur le devant de la source de courant, de même que la DEL d’erreur ou de réinitialisation sur
le circuit imprimé de commande.
