REMPLACEMENT DES COMPOSANTS
6-16 powermax
45 Manuel de service
5. Retirer les connecteurs à J4, J5 et J6 de la partie latérale du dissipateur thermique du circuit imprimé d’alimentation.
6. Retirer les fils des transformateurs et des inducteurs à J13, J14, J15, J16, J17, J18, J19 et J20.
7. Retirer la cosse ronde du câble de retour à J21 et déposer les 4 vis du condensateur.
8. Déposer les 3 vis de retenue, les 4 vis de la résistance et les 4 vis d’assemblage du dissipateur thermique.
9. Si vous utilisez un ancien circuit imprimé d’alimentation 400 V CE comprenant 2 diodes de pont d’entrée
(sans petite rainure sous le trou des vis d’assemblage du dissipateur thermique), déposer les 2 vis qui fixent
les transistors bipolaires à grille isolée et les 2 vis utilisées pour fixer les diodes du pont d’entrée au dissipateur
thermique. Le circuit imprimé contient des trous d’accès.
Si vous utilisez un nouveau circuit imprimé d’alimentation 400 V CE comprenant une seule diode de pont d’entrée
(avec une petite rainure sous le trou de vis de l’ensemble dissipateur thermique), déposer les 2 vis qui fixent les
transistors bipolaires à grille isolée et la vis utilisée pour fixer la diode du pont d’entrée au dissipateur thermique.
Le circuit imprimé contient des trous d’accès.

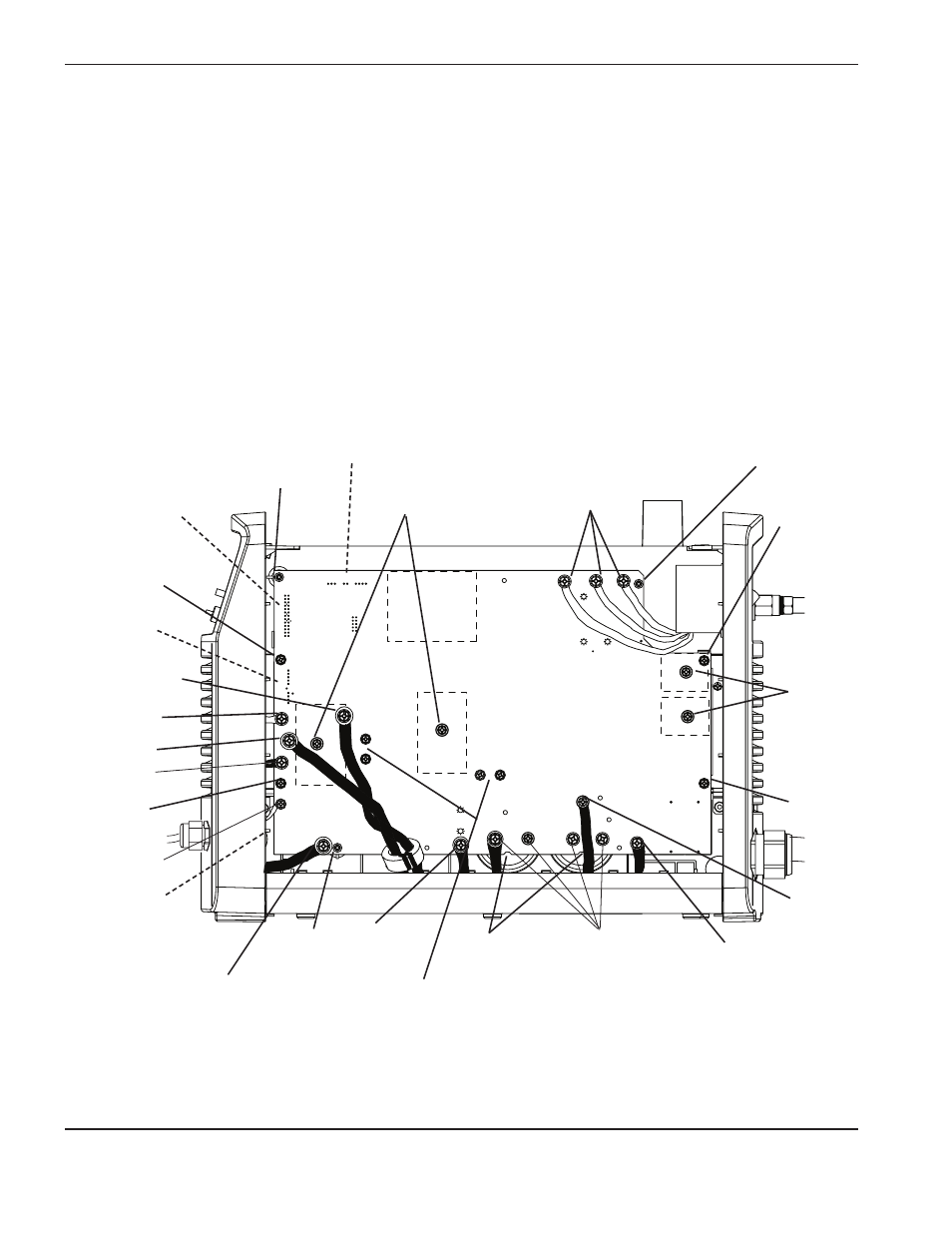

Ancien circuit imprimé d’alimentation 400 V
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Câble plat (J8)
J10 et J12
J13
J14
J15
Vis d’assemblage
du dissipateur
thermique
Vis d’assemblage
du dissipateur
thermique
J16
J18
J19
J20
Connecteur du
câble de retour (J21)
Vis de
fixation
Vis (4) du condensateur
Vis (4) de la résistance
J17
J4, J5 et J6
Vis de fixation
Vis de fixation
Vis (2) de fixation du transistor
bipolaire à grille isolée (IGBT)
Fils de l’interrupteur
marche/arrêt
Vis d’assemblage
du dissipateur
thermique
Vis
d’assemblage
du dissipateur
thermique
J22
J3 J2
Vis des
diodes
du pont
d’entrée (2)
Échappements
de décompression
