DÉPANNAGE ET TESTS DU SYSTÈME
powermax
45 Manuel de service 5-15
Tests du système

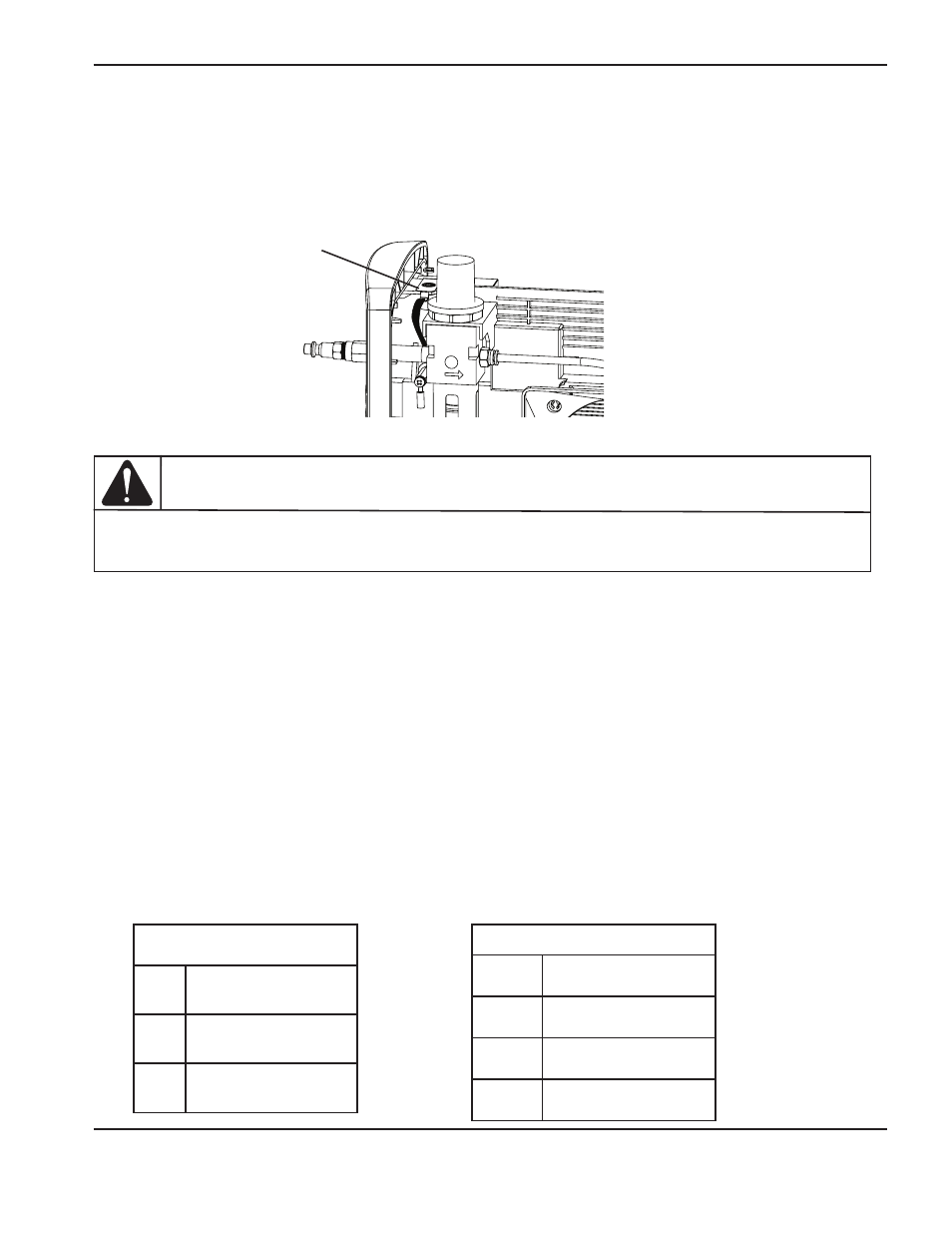

Vous pouvez utiliser le collier de mise à la terre situé en haut du panneau arrière pour tous les tests qui nécessitent de
raccorder le multimètre à la terre. Le dissipateur thermique contient également une prise de terre avec un accès près
du circuit imprimé d’alimentation et sous l’interrupteur d’alimentation.
Collier de mise à la terre
Test 1 — Tension d’entrée
Vérifier la tension d’entrée et la tension secteur en haut de l’interrupteur d’alimentation (S1).
1. Débrancher l’alimentation électrique et mettre l’interrupteur marche/arrêt hors tension (O).
2. Une fois les câbles de test en place, rebrancher le courant électrique. Laisser l’interrupteur marche/arrêt sur Arrêt.
La tension doit être égale à la tension secteur du circuit en entrée.
3. Si la tension c.a. est incorrecte, vérifier que le système est bien alimenté. Si le courant passe, vérifier que le cordon
d’alimentation n’est pas endommagé.
4. Une fois le courant électrique rétabli, mettre l’interrupteur marche/arrêt sur Marche (I) et mesurer la tension c.a entre
J1 et J2 (portant la mention « AC » sur le circuit imprimé d’alimentation). Cette valeur doit être identique à celle de
la tension secteur d’entrée. Dans le cas contraire, vérifier l’interrupteur marche/arrêt.
5. Si la DEL d’alimentation est toujours allumée, effectuer le test 2 pour déterminer si le circuit imprimé d’alimentation
ou le circuit imprimé de commande est défectueux.
Note : Toutes les valeurs peuvent être comprises dans une tolérance de ±15 %.
Monophasé
T
Noir (CSA)
Marron (CE)
N
Blanc (CSA)
Bleu (CE)
PE
Vert (CSA)
Vert/jaune (CE)
Triphasé
L1 Marron
L2 Noir
L3 Gris
PE Vert/jaune
AVERTISSEMENT
Les tensions jusqu’à 50 V c.c. demeurent sur l’omnibus c.c. pendant au moins 30 secondes après
avoir déconnecté l’alimentation d’entrée. Laisser les tensions se dissiper avant d’effectuer tout test.
