CONFIGURATION DE LA SOURCE DE COURANT
powermax
45 Manuel de service
2-7

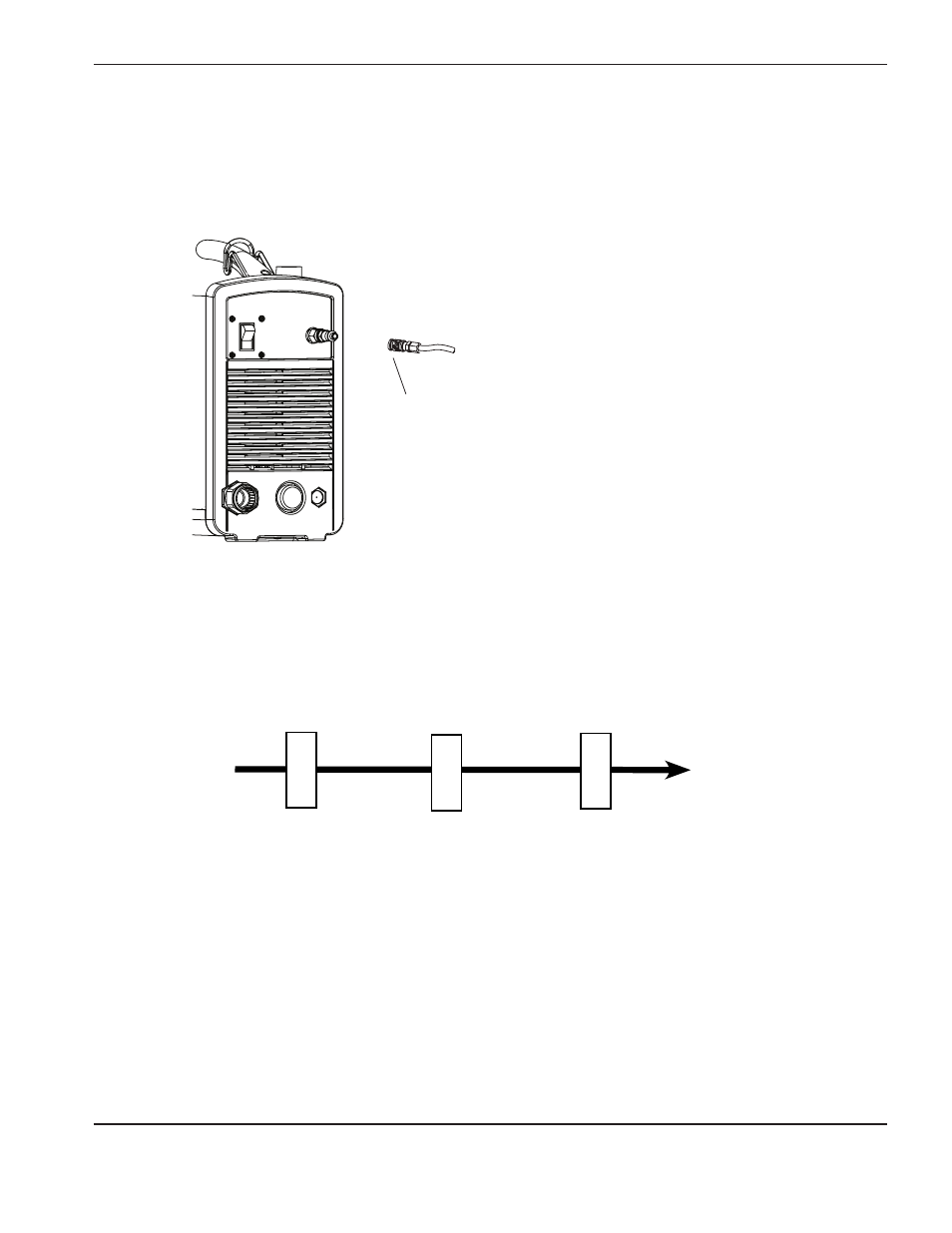

Alimentation en gaz Powermax45
Filtre à eau et à particules Filtre à huile Filtre à vapeur d’huile
Filtrage supplémentaire de gaz
Lorsque l’état du site introduit de la moisissure, de l’huile ou d’autres contaminants dans la conduite de gaz, utiliser
un système de filtration coalescent à triple détente tel que le kit de filtre Eliminizer (numéro de référence 128647)
disponible auprès des distributeurs Hypertherm. Un système de filtration à triple détente fonctionne comme indiqué
ci-dessous en nettoyant les contaminants de l’alimentation en gaz.
Le système de filtration doit être installé entre le coupleur de raccord rapide et la source de courant.
Alimentation en gaz 5,5 – 6,9 bars
(9,3 bars maximum) avec un débit d’au
moins 165,2 l/min. Le débit et la pression
recommandés sont de 170 l/min à 6,2 bars.
Raccordement de l’alimentation en gaz
Raccorder l’alimentation en gaz au système à l’aide d’un tuyau à gaz inerte d’un diamètre interne de 9,5 mm et d’un
coupleur de raccord rapide de 1/4 NPT ou d’un coupleur de raccord rapide de 1/4 NPT x G-1/4 BSPP (unités CE).
