CONFIGURATION DE LA TORCHE
3-6 powermax
45 Manuel de service
Configuration de la torche machine
Avant d’utiliser le T45m, vous devez :
• Monter la torche sur la table de coupe ou sur tout autre équipement.
• Choisir et installer les consommables.
• Aligner la torche.
• Fixer le faisceau de torche à la source de courant.
• Configurer la source de courant pour un démarrage à distance à l’aide d’une suspension télécommandée ou d’un
câble d’interface de machine.
Montage de la torche
En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer dans la gouttière et
la monter. Si la crémaillère de votre table de coupe est assez large pour que vous passiez la torche à travers celle-ci
sans détacher le corps de la torche du faisceau, procédez ainsi puis fixez la torche au dispositif de réglage en hauteur
de la torche selon les instructions du fabricant.
Note : Vous pouvez monter le T45m sur une grande variété de tables X-Y, de brûleurs de crémaillère,
de chanfreins de raccordement et sur tout autre équipement. Installez la torche selon les instructions
du fabricant et en suivant les instructions ci-dessous pour le démontage si nécessaire.
Si vous devez démonter la torche, suivez les étapes ci-dessous :
1. Déconnectez le faisceau de torche de la source de courant et déposez les consommables de la torche.
2. Déposez la crémaillère d’engrenage de la gaine de positionnement en déposant les deux vis noires qui la
maintiennent à la gaine de positionnement. Déposer les 6 vis (3 à chaque extrémité) qui maintiennent la gaine
de positionnement à l'anneau protecteur de câble en laiton et au corps de la torche. Faites glisser la gaine
de positionnement de la torche.

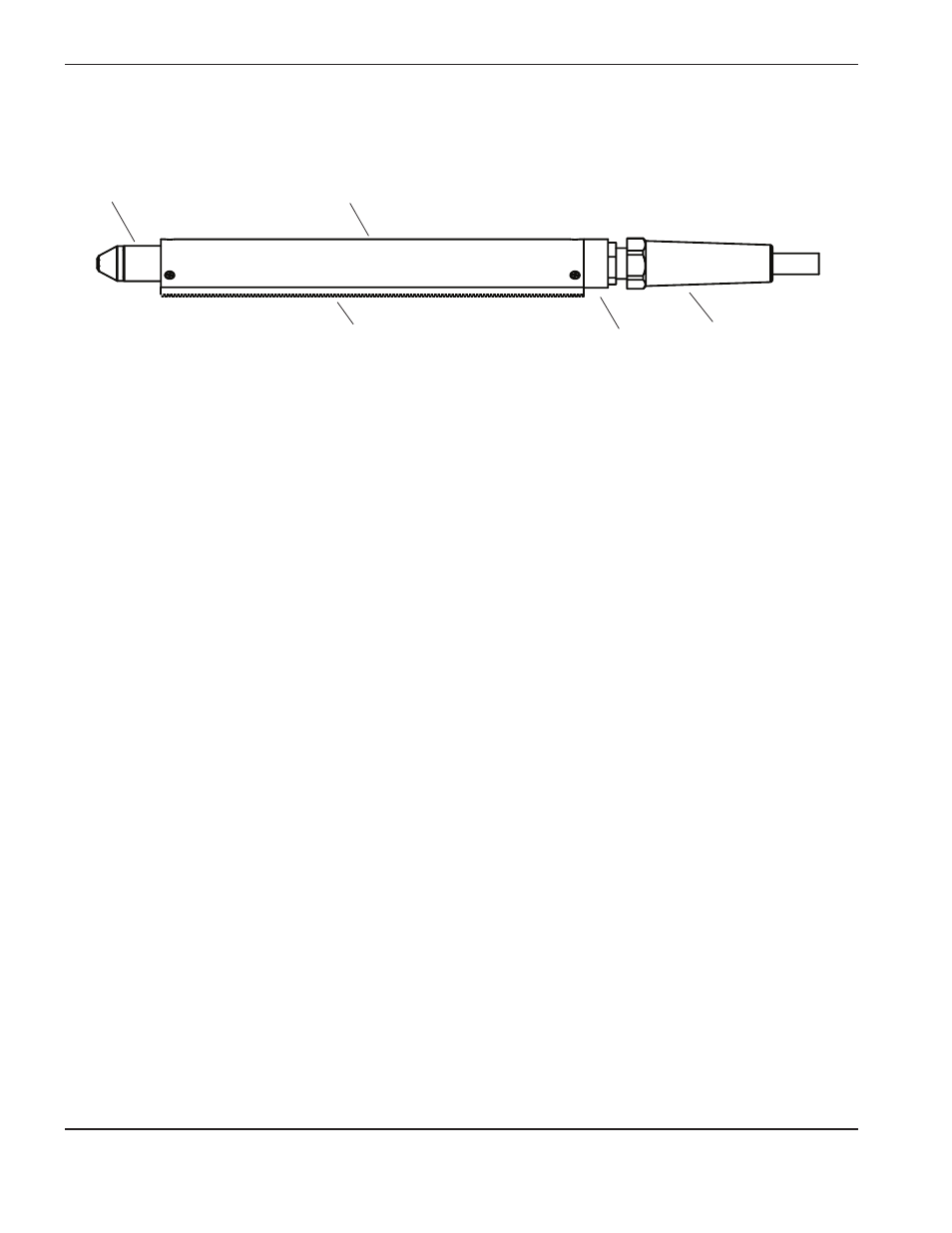

Consommables
Crémaillère d’engrenage Serre-câble
Gaine de positionnement
Protecteur de
câble en laiton
