CONFIGURATION DE LA TORCHE
powermax
45 Manuel de service
3-7
3. Déconnectez les fils du contacteur de détection de buse au milieu.

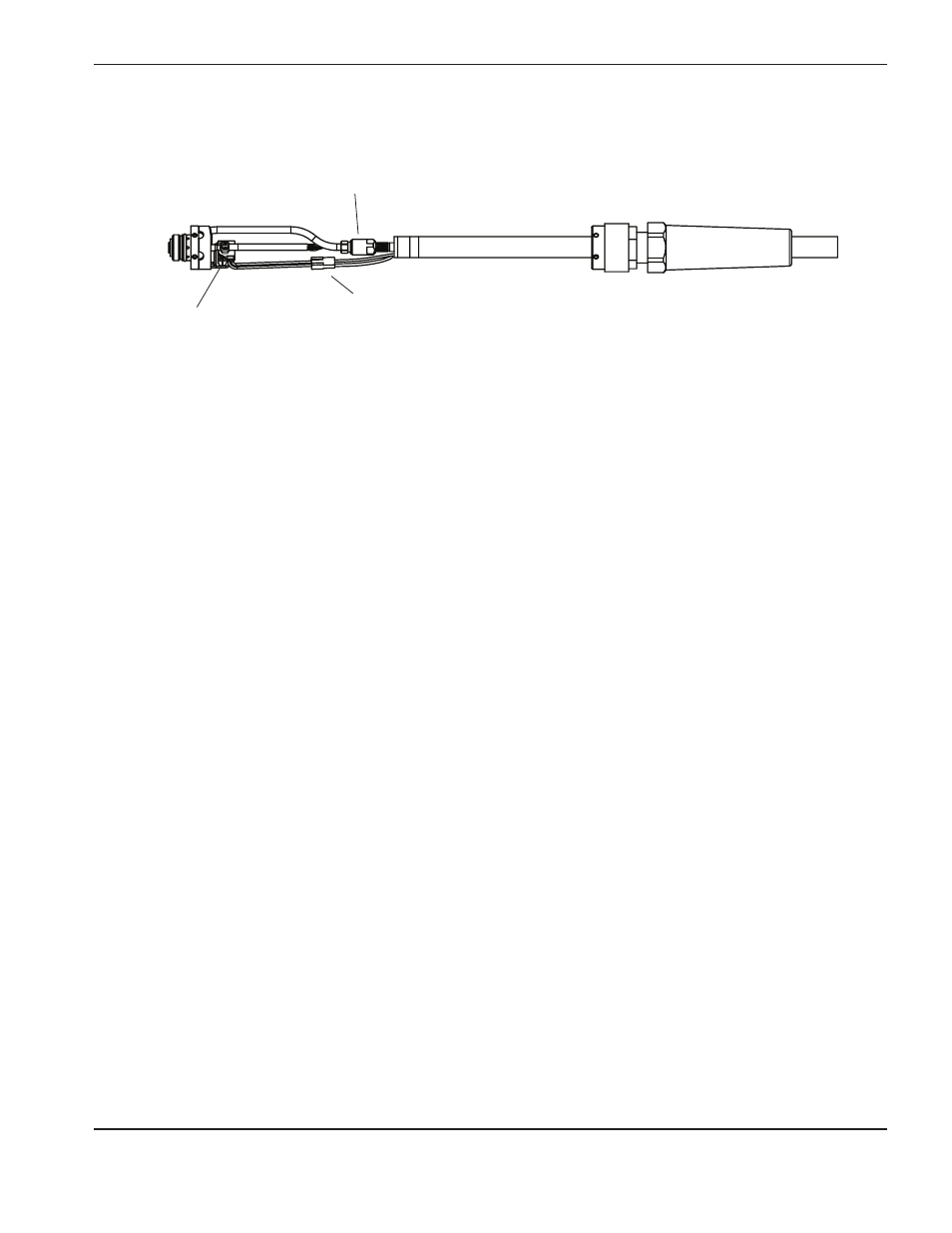

Connecteur du fil du contacteur
de détection de buse.
Raccord de la conduite d’alimentation en gaz
Vis pour raccord du câble
d’alimentation au plongeur
4. Utilisez un tournevis cruciforme nº 2 et un tournevis à douille de 1/4 de pouce (ou une clé ajustable) pour déposer
la vis et l’écrou qui fixent le câble d’alimentation de la torche au plongeur. (Tournez le plongeur si nécessaire pour
accéder à la vis.)
5. Utilisez des clés de 5/16 de pouce et de 3/8 de pouce (ou ajustables) pour desserrer l’écrou qui fixe
la conduite d’alimentation en gaz au faisceau de la torche. Mettez le corps de la torche de côté.
Note : Couvrez l’extrémité de la conduite de gaz sur le faisceau de torche de ruban adhésif pour éviter que
les impuretés et les autres contaminants ne pénètrent dans la conduite de gaz lorsque vous faites passer
le faisceau dans la gouttière.
6. Faites passer le faisceau de torche dans la gouttière de la table de coupe.
7. Fixez à nouveau le câble d’alimentation dans le plongeur de la torche à l’aide d’une vis et d’un écrou.
Tournez le plongeur de sorte que la vis n’interfère pas avec le contacteur de détection de buse.
8. Raccordez de nouveau la conduite de gaz au faisceau de torche.
9. Appuyez ensemble les deux moitiés du connecteur du fil du contacteur de détection de buse.
10. Faites glisser la gaine de positionnement sur le corps de la torche et vérifiez l’alignement des trous de vis.
Remplacez les trois vis à chaque extrémité.
11. Si vous devez utiliser la crémaillère d’engrenage, fixez de nouveau les deux vis noires déposées précédemment.
12. Fixez de nouveau le dispositif de réglage en hauteur de la torche suivant les instructions du fabricant.
