REMPLACEMENT DES COMPOSANTS
6-6 powermax
45 Manuel de service
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
15. Remplacer ou repositionner le panneau d’extrémité. S’assurer que le trou de vis du collier de mise à la terre soit
aligné sur les trous de vis du panneau d’extrémité et de la source de courant.
16. En prenant garde de ne pas pincer les fils, replacer la barrière Mylar et faire coulisser le couvercle sur la source
de courant pour le remettre en place. Positionner la poignée sur les orifices de la partie supérieure du couvercle,
puis utiliser les 2 vis pour fixer le couvercle.
17. Reconnecter l’alimentation électrique et l’alimentation en gaz.
Remplacement du cordon d’alimentation (400 V CE)
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Enlever les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant. Enlever la barrière Mylar qui protège le circuit imprimé d’alimentation.

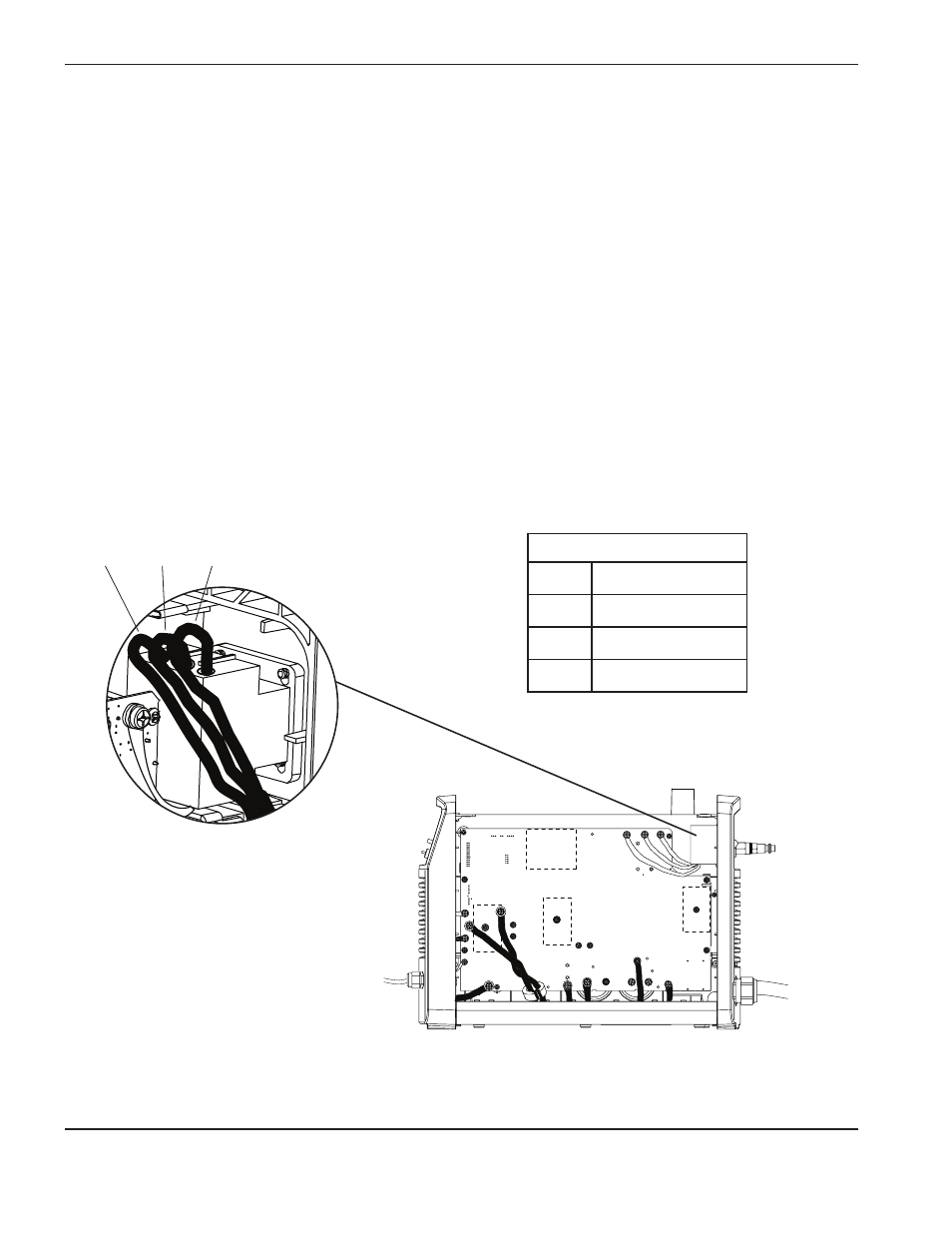

Le cordon d’alimentation comprend trois fils (marron, noir et gris) qui se branchent sur l’interrupteur, ainsi qu’un fil
de terre vert/jaune qui se branche au dissipateur thermique.
3. Retirer le panneau arrière ou l’incliner doucement pour le retirer de la source de courant.
4. Déposer les 3 vis qui fixent les fils à l’interrupteur et sortir les fils de l’interrupteur.
L1 L2 L3
Triphasé
L1 Marron
L2 Noir
L3 Gris
PE Vert/jaune
