REMPLACEMENT DES COMPOSANTS
6-8 powermax
45 Manuel de service
6. Sortir l’ancien ventilateur de la source de courant.
7. Mettre en place le nouveau ventilateur.
8. Remettre en place les 4 vis de retenue.
9. Orienter l’enceinte du ventilateur de sorte que l’extrémité évasée se trouve en bas et la mettre en place.

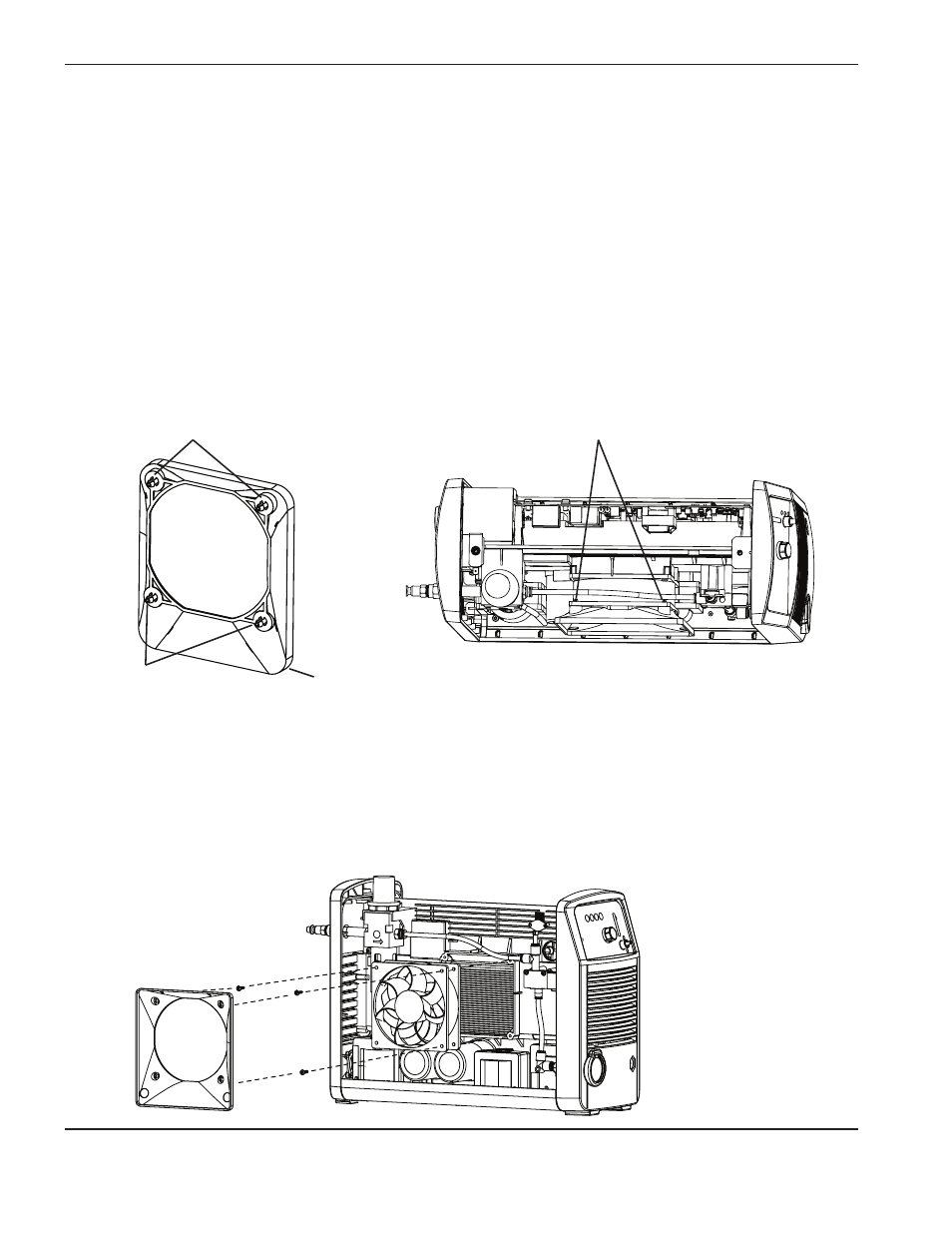

Remplacement du ventilateur
1. Couper l’alimentation (OFF), débrancher le cordon d’alimentation et débrancher l’alimentation en gaz.
2. Déposer les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant.
3. Débrancher le connecteur de la position J4 (200–240 V CSA et 230 V CE) ou J5 (400 V CE) sur le circuit imprimé
d’alimentation. Il se peut que vous deviez soulever le bord supérieur de la barrière Mylar pour voir le connecteur.
4. Du haut de la source de courant, compresser et relâcher les 4 colliers d’angle sur l’enceinte du ventilateur à l’aide
d’une pince à bec effilé. Après avoir relâché les colliers supérieurs, vous pouvez dégager l’enceinte de la source
de courant pour accéder aux 2 colliers inférieurs. Soulever l’enceinte du boîtier de ventilateur.
5. Insérer un tournevis cruciforme n° 1 par les trous du boîtier de ventilateur pour déposer la vis de retenue à chaque
coin du ventilateur.
Colliers d’angle Colliers d’angle supérieurs
Bas Colliers d’angle
