CONFIGURATION DE LA TORCHE
3-26 powermax
45 Manuel de service
3
4
12
13
14
• Pour utiliser les signaux pour le transfert d’arc et le démarrage plasma uniquement (4 fils), utiliser le numéro de
référence 023206 (7,62 m) ou le numéro de référence 023279 (15,24 m). Ces câbles possèdent des cosses

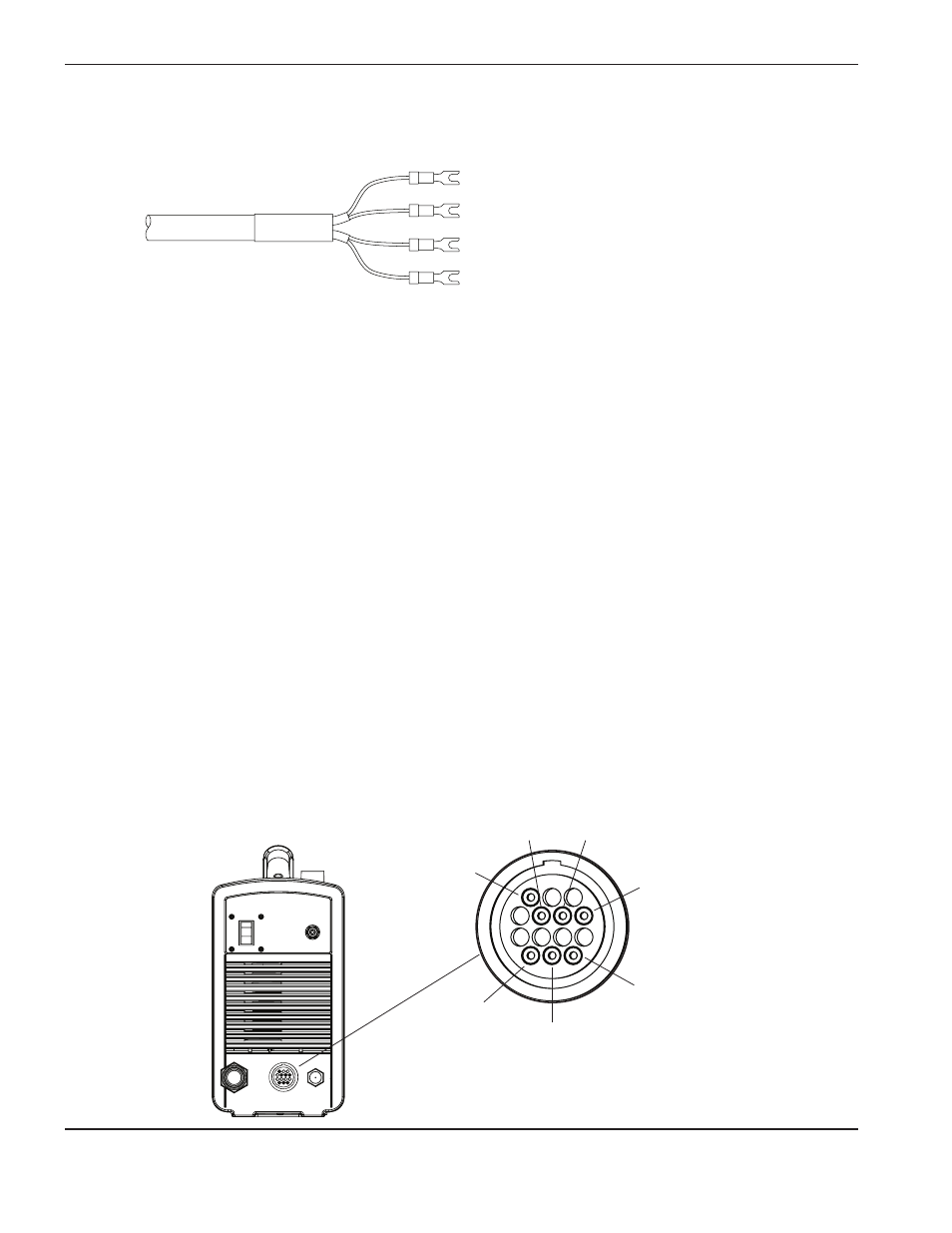

rectangulaires, comme le montre l’illustration ci-dessous :
6 5
Note : Le couvercle de la prise d’interface de la machine empêche la poussière et l'humidité d’endommager
la prise lorsqu’elle n’est pas utilisée. Ce couvercle doit être remplacé s’il est endommagé ou perdu
(numéro de référence 127204).
Le câble d’interface de machine doit être installé par un technicien de service qualifié. Pour installer un câble d’interface
de machine :
1. Coupez l’alimentation (OFF) et débranchez le cordon d’alimentation.
2. Déposez le couvercle de la prise de l’interface de la machine de l’arrière de la source de courant.
3. Raccordez le câble d’interface de la machine Hypertherm à la source de courant.
4. Si vous utilisez un câble possédant un connecteur D-sub à l’autre extrémité, branchez-le au connecteur à contact
approprié sur le dispositif de réglage en hauteur de la torche ou sur le CNC. Fixez-le à l’aide de vis sur le connecteur
D-sub.
Si vous utilisez un câble ayant des fils ou des cosses rectangulaires à l’autre extrémité, raccordez le câble d’interface
de la machine à l’intérieur du coffret électrique des dispositifs de réglage en hauteur de la torche ou des contrôleurs
CNC répertoriés et certifiés pour éviter que l’opérateur accède aux raccords après l’installation. Vérifier que tous
les raccordements sont corrects et que toutes les pièces sous tension sont protégées avant d’utiliser l’équipement.
Note : L’intégration d’un équipement Hypertherm et d’un équipement fourni par le client, tels que les cordons et
les câbles d’interconnexion, est soumise à l’inspection des autorités locales sur le site d’installation finale,
s’ils ne sont pas répertoriés et certifiés comme un système.
Les prises femelles du connecteur de chaque type de signal disponible sur le câble d’interface de la machine sont
illustrées ci-dessous. Le tableau de la page suivante fournit des renseignements sur chaque type de signal.
