InstallatIon
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 2-33

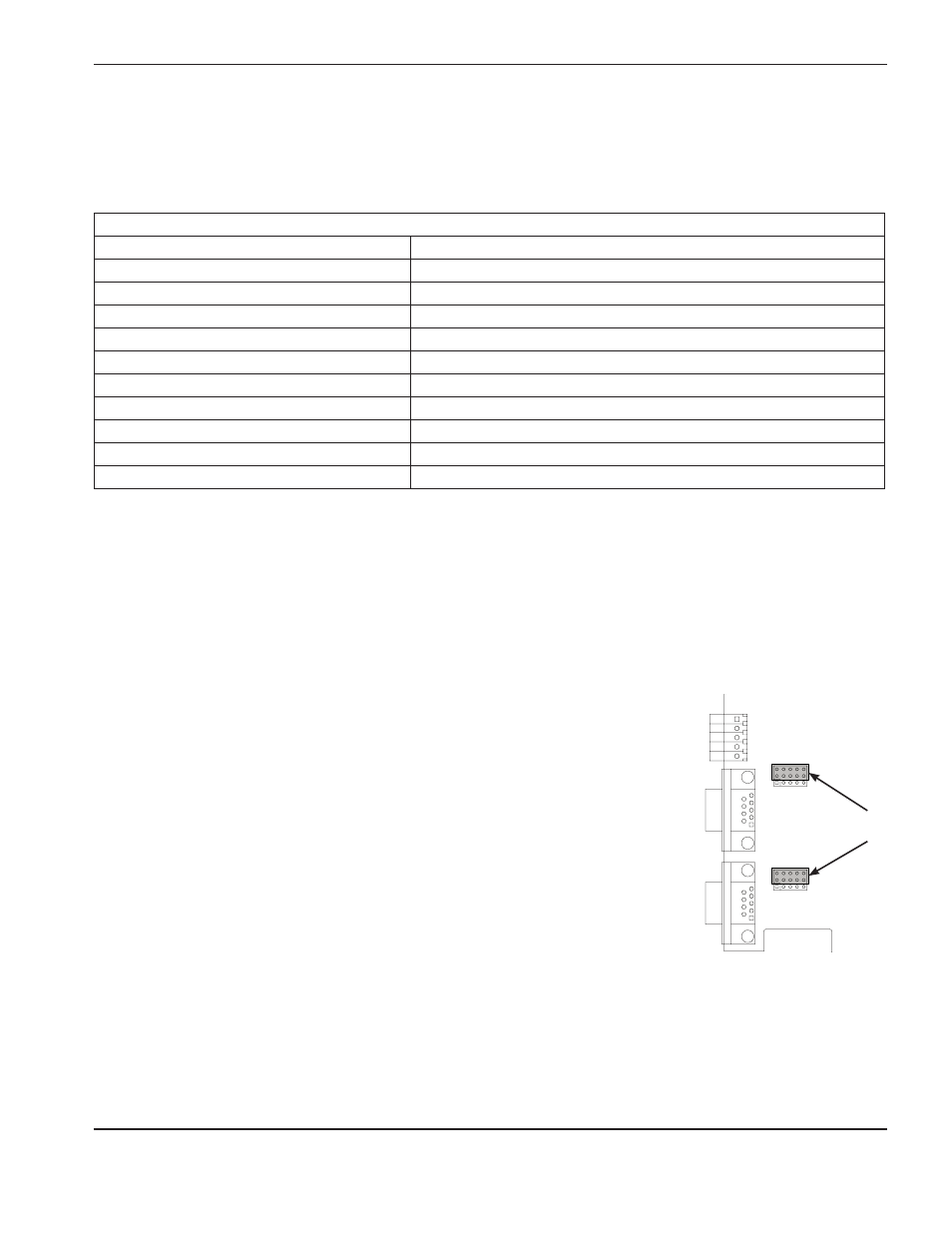

Configuration du port série
Les ports série de la MicroEDGE Pro sont conçus pour fonctionner avec un connecteur de port série standard
à 9 contacts. La liste suivante fournit des spécifications pour ces ports. Pour en savoir plus, consulter le Manuel
d’installation et de configuration du logiciel Phoenix.
Spécifications isolation série (se reporter à Configuration machine > Ports dans le logiciel Phoenix)
Type de canal RS-422 ou RS-232 isolés sur le plan optique
Code des informations ASCII
Débit en bauds Sélectionnable par l’utilisateur jusqu’à 115 200 bauds
Nombre de bits de démarrage 1
Nombre de bits d’arrêt 1
Longueur du mot Sélectionnable par l’utilisateur : 7 ou 8 bits
Parité Sélectionnable par l’utilisateur : aucune, paire ou impaire
Synchronisation des données XON (Control-Q) / XOFF (Ctrl/S)
Expiration du délai Sélectionnable par l’utilisateur en incréments d’une seconde
Délai de transmission Sélectionnable par l’utilisateur en incréments de 0,01 seconde
Connecteur du panneau arrière Femelle type D à 9 contacts compatible IBM-PC/AT
Ports série 1 et 2
La configuration par défaut des ports série 1 et 2 sur la carte mère est RS-232. Ces ports ne peuvent être reconfigurés.
Ports série 3 et 4
Les deux ports série des circuits suivants sont acheminés vers la configuration de câblage RS-422 :
• Carte de contrôle de mouvement (MCC) HyPath et Picopath à 4 axes, carte utilitaire et circuit imprimé
d’isolation série (141222)
• MCC Picopath à 2 axes, carte utilitaire, et circuit imprimé d’isolation série
(141256)
• Carte utilitaire SERCOS II et SERCOS III et circuit imprimé d’isolation
série (141194)
Pour changer la configuration d’un port à RS-232, identifier le cavalier qui
correspond au port, puis le déplacer de la position RS-422 vers la position
RS-232. Ces positions sont clairement indiquées sur le circuit imprimé.
Configurer le port pour un fonctionnement RS-232 avant de connecter les
dispositifs compatibles RS-232.
Port série
3
Port série
4
RS-232
RS-422
RS-232 RS-232
RS-422
Cavaliers en
position RS-422
