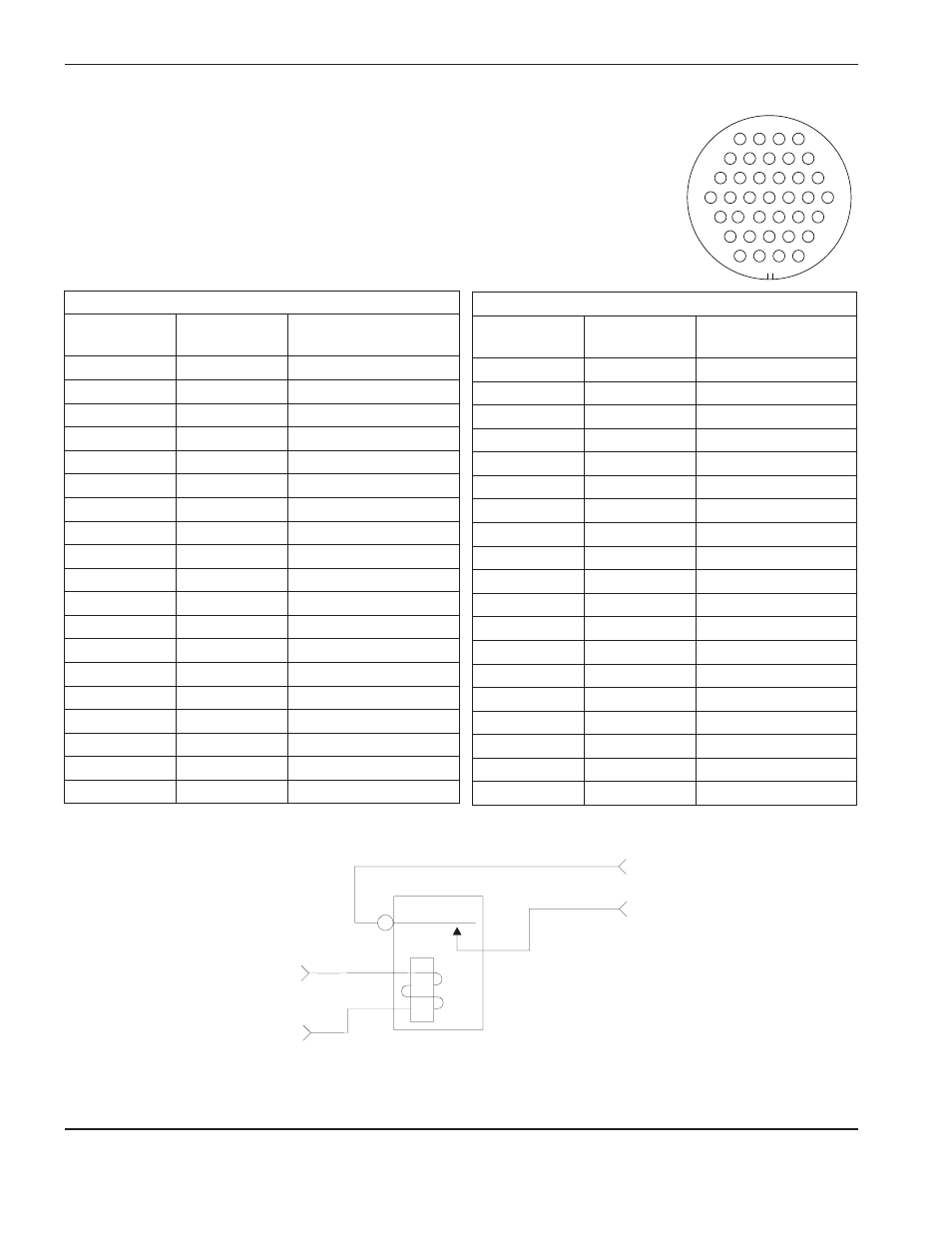

Connecteurs du servo HyPath J3, J4
L’illustration suivante montre les contacts de relais d’activation de l’axe pour chaque axe du circuit imprimé du servo
à 4 axes.
Servo à 4 axes HyPath — Contacts de relais de sortie d’activation de l’axe
A
B
3
4
1
2
Relais unipolaire à une direction
CNC
Client
Contacts du lecteur/encodeur
Notes :
• Le canal Z est le canal d’impulsion du marqueur qui est de une impulsion par révolution.
• Les axes peuvent ne pas être tous disponibles. Vérifier le nombre d’axes disponibles sur
votre CNC dans l’écran Diagnostics > Informations commandes du logiciel Phoenix.
Connecteur J3 (Axes 1 et 2)
N° du contact
pour axe 1
N° du contact
pour axe 2
Signal
1 20 Protection de l’axe
2 21 Sortie encodeur +5 V
3 22 Encodeur commun
4 23 Sortie encodeur +12 V
5 24 Encodeur commun
6 25 Sortie encodeur +24 V
7 26 Encodeur commun
8 27 Encodeur de l’axe A
9 28 Encodeur de l’axe A\
10 29 Encodeur de l’axe B
11 30 Encodeur de l’axe B\
12 31 Encodeur de l’axe Z
13 32 Encodeur de l’axe Z\
14 33 Activation de l’axe A
15 34 Activation de l’axe B
16 35 Sortie axe Servo
17 36 Fréquence analogique
18 37 Protection de l’axe
19 Protecteur
Connecteur J4 (Axes 3 et 4)
N° du contact
pour axe 3
N° du contact
pour axe 4
Signal
1 20 Protection de l’axe
2 21 Sortie encodeur +5 V
3 22 Encodeur commun
4 23 Sortie encodeur +12 V
5 24 Encodeur commun
6 25 Sortie encodeur +24 V
7 26 Encodeur commun
8 27 Encodeur de l’axe A
9 28 Encodeur de l’axe A\
10 29 Encodeur de l’axe B
11 30 Encodeur de l’axe B\
12 31 Encodeur de l’axe Z
13 32 Encodeur de l’axe Z\
14 33 Activation de l’axe A
15 34 Activation de l’axe B
16 35 Sortie axe Servo
17 36 Fréquence analogique
18 37 Protection de l’axe
19 Protecteur
