SpécificationS
1-6 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Ports lecteur/encodeur
Panneau arrière
Le panneau arrière de la CNC est équipé de connecteurs de câbles pour l’alimentation, la réaction de commande des
mouvements, les E/S et les ports de communication. Ces connecteurs sont clairement étiquetés avec leur fonction. Il
existe quatre configurations disponibles : HyPath, Picopath, SERCOS II et SERCOS III.
Pour en savoir plus sur l’installation électrique de la MicroEDGE Pro CNC, consulter la Section 3, Installation.
Note : Le panneau arrière illustré ci-dessous est fourni à titre de référence seulement. Le panneau arrière des unités
CNC individuelles dépend de la configuration qui est commandée.

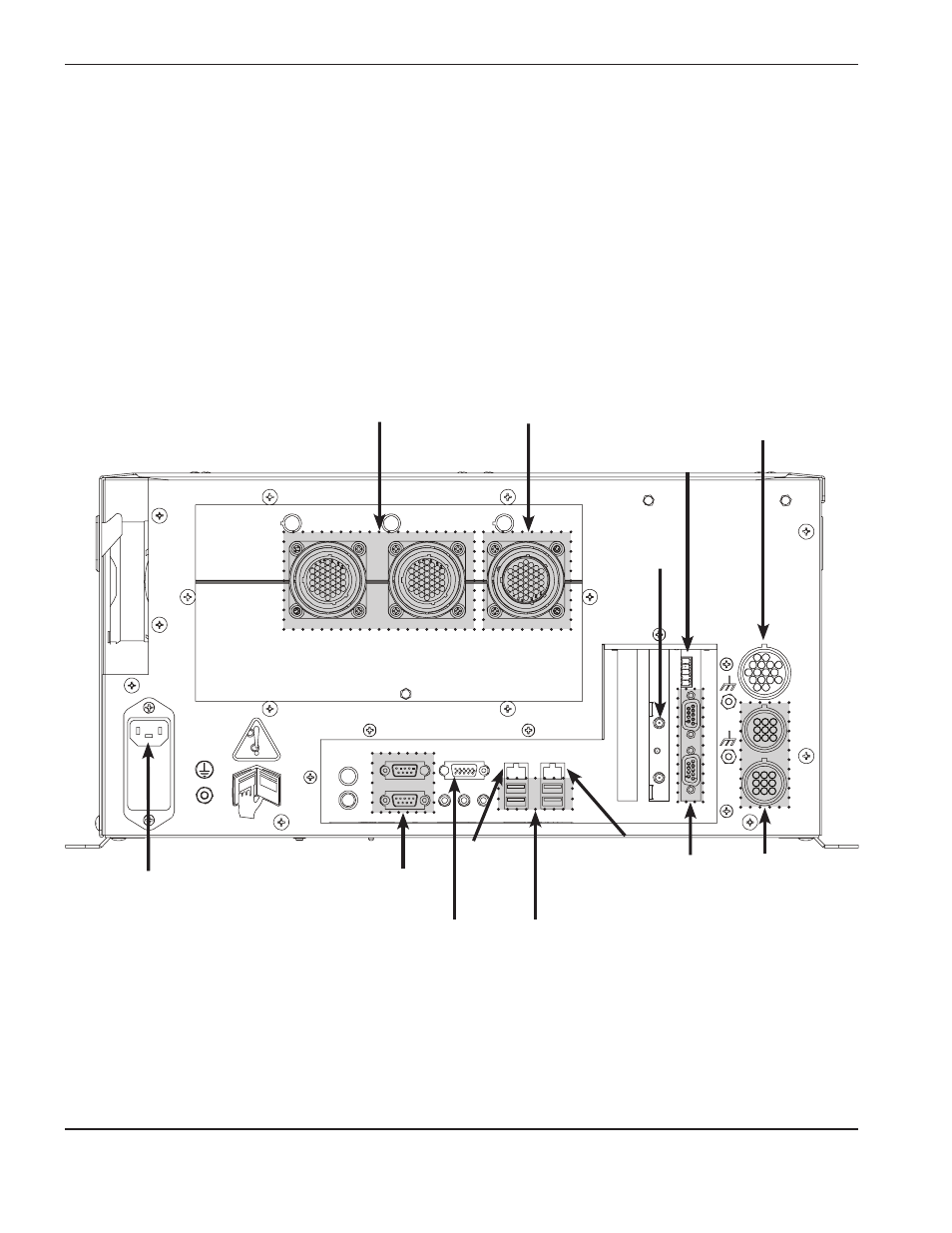

Panneau arrière de la MicroEDGE Pro CNC Picopath
Ports série
sur la
carte mère
(RS-232)
Ports
USB
Port
Hypernet
Entrée
d’alimentation c.a.
Ports
Sensor THC
en option (2)
Port E/S
Port
LAN
Port
VGA
Levier de commande et
potentiomètre de vitesse en option
Ports
série sur le
circuit imprimé
d’isolation
série (RS-422
ou RS-232)
Marche/arrêt à distance
Ports antennes
pour E/S sans
fil en option
