Circuit imprimé du picopath à 4 axes (141122), Circuit imprimé du picopath à 4 axes (141122) -30 – Hypertherm MicroEDGE Pro Shape Cutting Control Rev.1 Manuel d'utilisation
Page 128
EntrEtiEn Et diagnostics
4-30
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
Connecteur J3 (Servo)
Contact N° Signal
Contact N° Signal
1
/Axe 1 activation
21
Non connecté
2
/Axe 2 activation
22
Non connecté
3
/Axe 3 activation
23
Non connecté
4
/Axe 4 activation
24
Non connecté
5
Non connecté
25
Non connecté
6
Non connecté
26
Terre
7
/
Activation
de la surveillance
27
Terre
8
Axe 1A
28
Fréquence analogique
9
Axe 1B
29
Axe 1 analogique
10
Axe 1Z
30
Axe 2 analogique
11
Axe 2A
31
Axe 3 analogique
12
Axe 2B
32
Axe 4 analogique
13
Axe 2Z
33
Non connecté
14
Axe 3A
34
Non connecté
15
Axe 3B
35
Terre
16
Axe 3Z
36
+5 V
17
Axe 4A
37
+5 V
18
Axe 4B
38
+12 V
19
Axe 4Z
39
–12 V
20
Non connecté
40
Terre

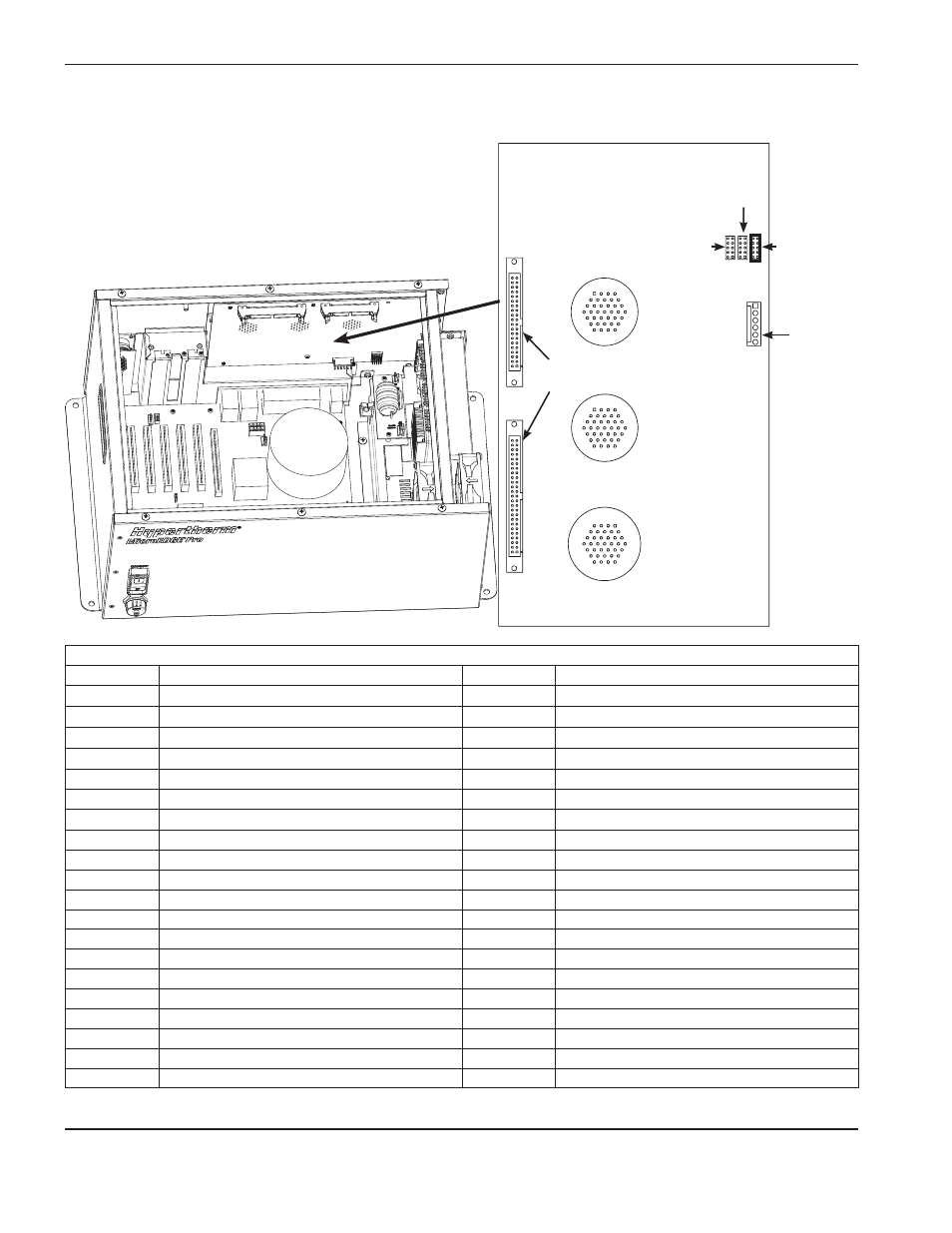

Circuit imprimé du Picopath à 4 axes (141122)
J14
Cavalier pour tension
de l’encodeur externe
J13
Cavalier pour encodeurs
alimentés en 12 V
J12
Cavalier pour
encodeurs
alimentés en
5 V
J8
12 E/S
J7
Axes 1 et 2
J6
Axes 3 et 4
J5
1
4
34
37
1
4
34
37
1
4
34
37
Vers MCC
à 4 axes
J3
Câble plat
du servo
Câble plat E/S numériques
J11
Vers le
panneau
de distribution
d’alimentation
