EntrEtiEn Et diagnostics
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
4-47

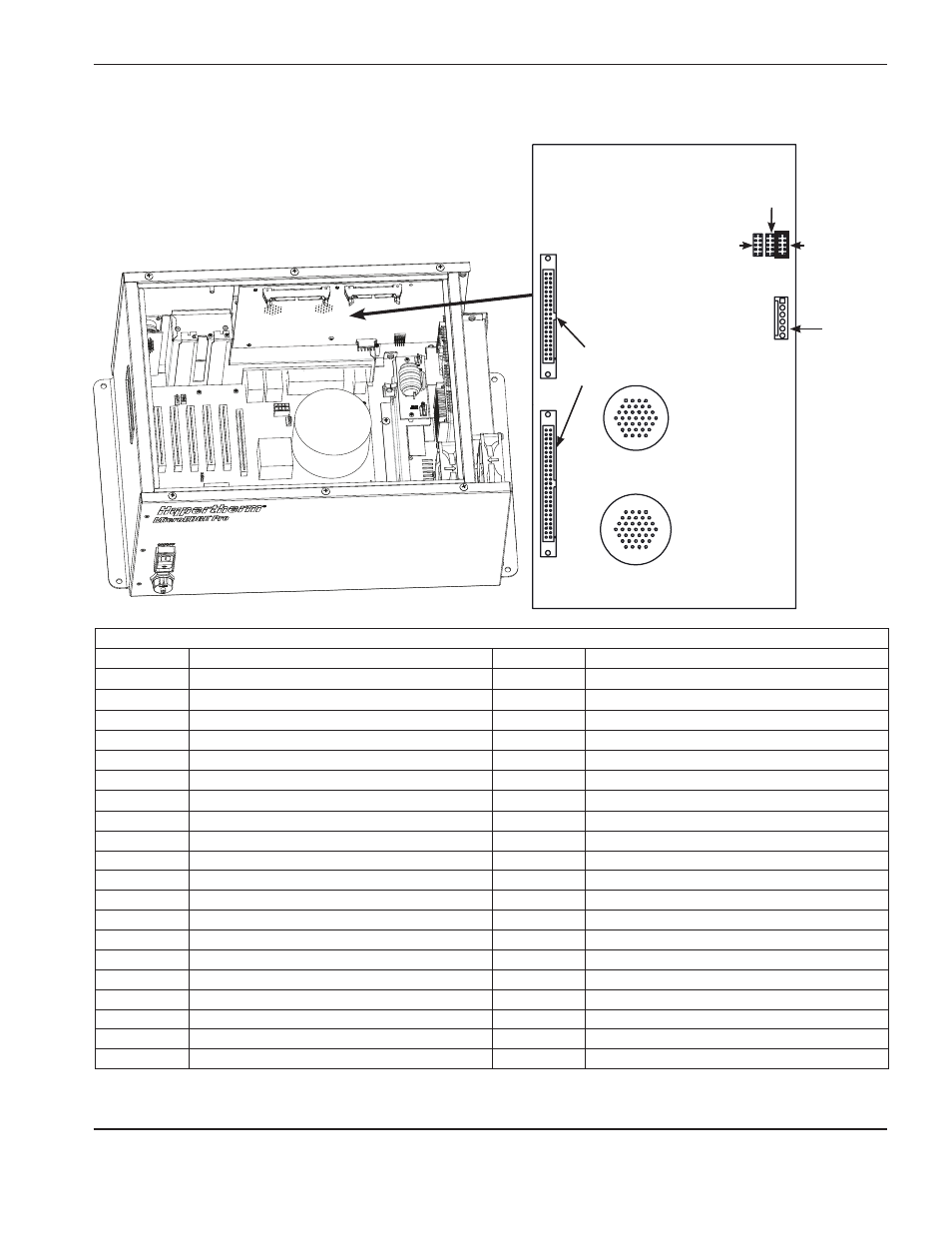

Circuit imprimé du servo à 2 axes Picopath (141254)
Connecteur J3 (Servo)
Contact N° Signal
Contact N° Signal
1
/Axe 1 activation
21
Non connecté
2
/Axe 2 activation
22
Non connecté
3
Non connecté
23
Non connecté
4
Non connecté
24
Non connecté
5
Non connecté
25
Non connecté
6
Non connecté
26
Terre
7
/
Activation
de la surveillance
27
Terre
8
Axe 1A
28
Fréquence analogique
9
Axe 1B
29
Axe 1 analogique
10
Axe 1Z
30
Axe 2 analogique
11
Axe 2A
31
Non connecté
12
Axe 2B
32
Non connecté
13
Axe 2Z
33
Non connecté
14
Non connecté
34
Non connecté
15
Non connecté
35
Terre
16
Non connecté
36
+5 V
17
Non connecté
37
+5 V
18
Non connecté
38
+12 V
19
Non connecté
39
–12 V
20
Non connecté
40
Terre
J14
Cavalier pour
tension de
l’encodeur
externe
J13
Cavalier pour encodeurs
alimentés en 12 V
J12
Cavalier pour
encodeurs
alimentés
en 5 V
J8
12 E/S
J7
Axes 1 et 2
1
4
34
37
1
4
34
37
Vers MCC
à 2 axes
J3
Câble plat
servo
J5
Câble plat
E/S digitales
J11
Vers le
panneau
de distribution
d’alimentation
