SpécificationS
1-2 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Console
opérateur
et écran
Table de coupe
Rail
Système de
coupage arc
plasma (PAC)
Dispositif de réglage
en hauteur de la torche
Portique
de découpe
Caractéristiques principales d’un système de coupe automatisé

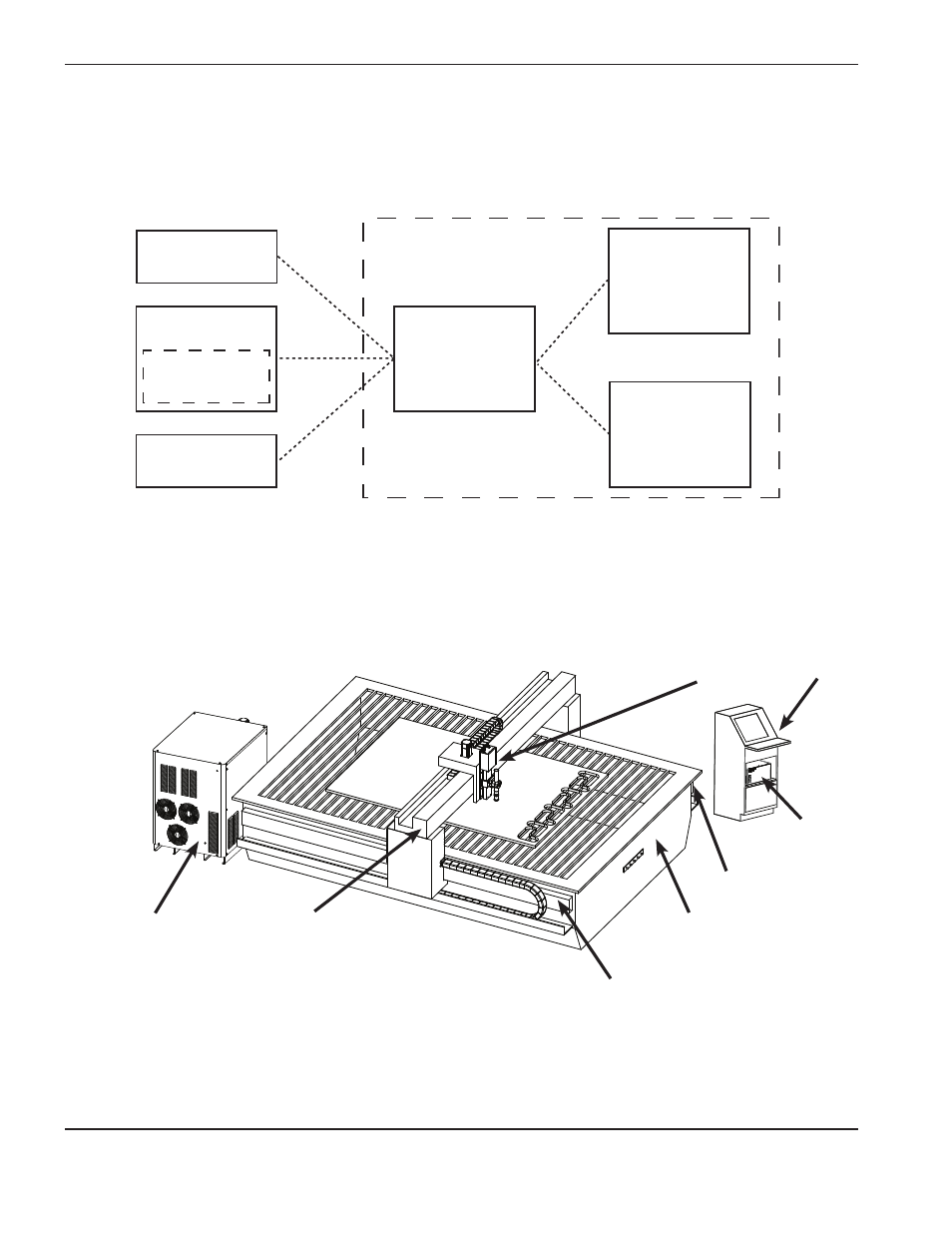

Le diagramme suivant illustre la relation entre les composants d’un système de coupe automatisé. Les sections
suivantes décrivent plus en détail ces composants et leurs relations.
Système de coupe à gabarit configuré avec une MicroEDGE Pro CNC
Composants d’un système de coupe automatisé
Console opérateur
Table de coupe et
système pilote
Boîtier de
commande
Système
de coupage oxygaz
CNC
THC
Système de
coupage plasma
Produits disponibles auprès
d’Hypertherm
Rail
MicroEDGE Pro
