InstallatIon
2-20 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Sorties HyPath
• Utilisent la fermeture du contact de relais (003179). Les sorties de relais sont des contacts normalement ouverts.
Les sorties peuvent être paramétrées sur normalement fermées en configurant la logique de sortie dans l’écran des
E/S du logiciel Phoenix.
• Tension de commutation de 5 V à 32 V ; charge résistante continue de 5 A ; charge inductive continue de 2 A.

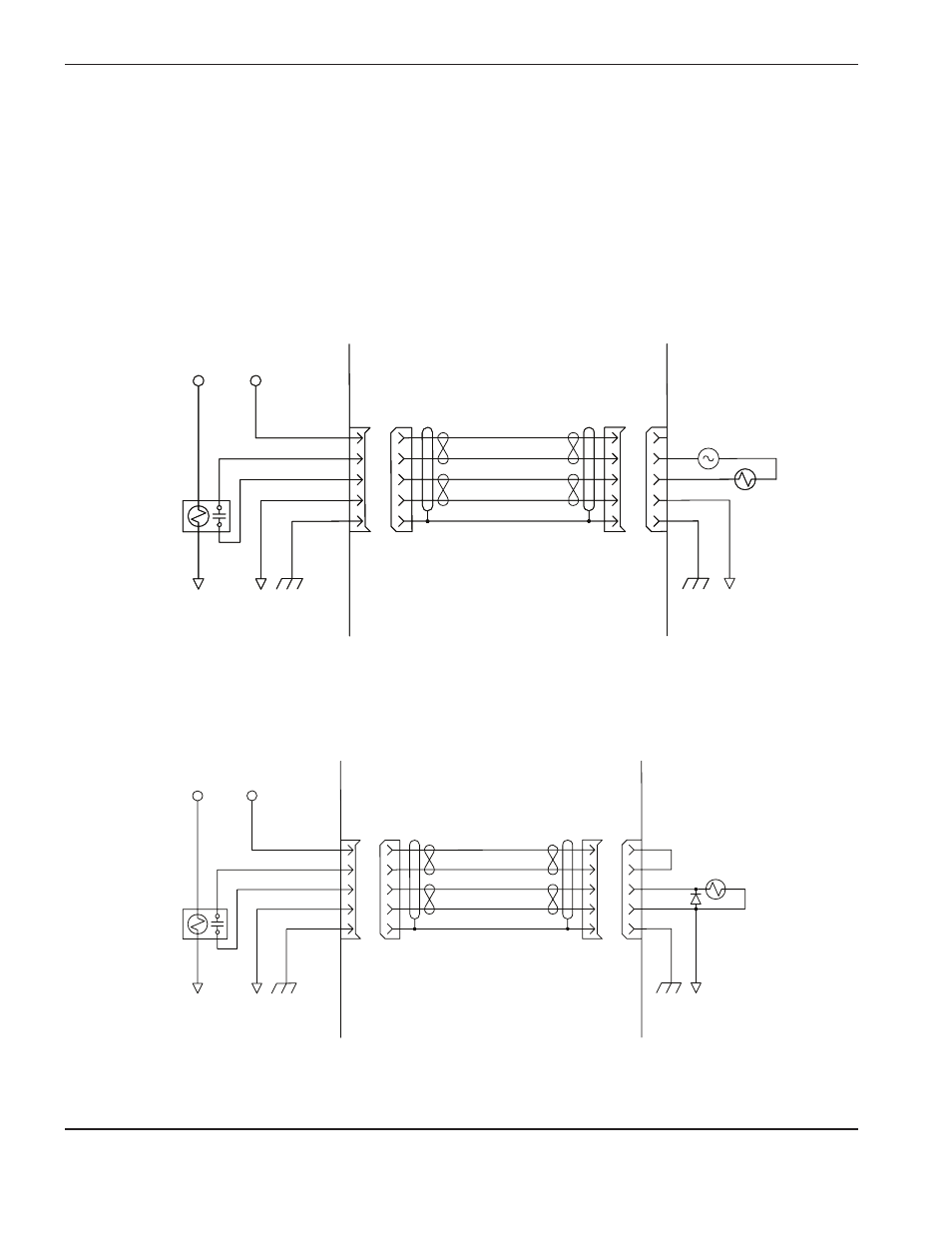

Exemples de circuits de sortie HyPath
Connexion à une bobine de relais (1a, 1b et 1c). Noter que les composants communs sont connectés ensemble et
qu’une diode (fournie par le client) est utilisée entre les connexions de la bobine c.c.
1a.
+24 V c.c.
Sortie A
Commun
Protecteur
37
Câble fourni par le client
Bobine c.a. — fournie par le client
Circuit client MicroEDGE Pro
Sortie B
Relais
003179
Bobine c.a.
V c.a.
+24 V c.c.
Sortie A
Commun
Protecteur
37
Câble fourni par le client
Bobine 24 v c.c. — alimentation par la CNC
Circuit client MicroEDGE Pro
Sortie B
Relais
003179
Bobine 24 V c.c.,
avec diode
1b.
