InstallatIon
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 2-5
Configuration des axes x et y
Pour configurer les axes X et Y, il faut tout d’abord déterminer quel axe de la table sera l’axe X et quelle sera sa position
de repos.
Dans le logiciel Phoenix, définir ensuite l’orientation X/Y et la position de repos correspondant à la configuration désirée
de la table. La définition de l’orientation des axes et de la position de repos dans le logiciel et sur la table doivent
coïncider de façon à ce que le système exécute les programmes de pièces attendus.

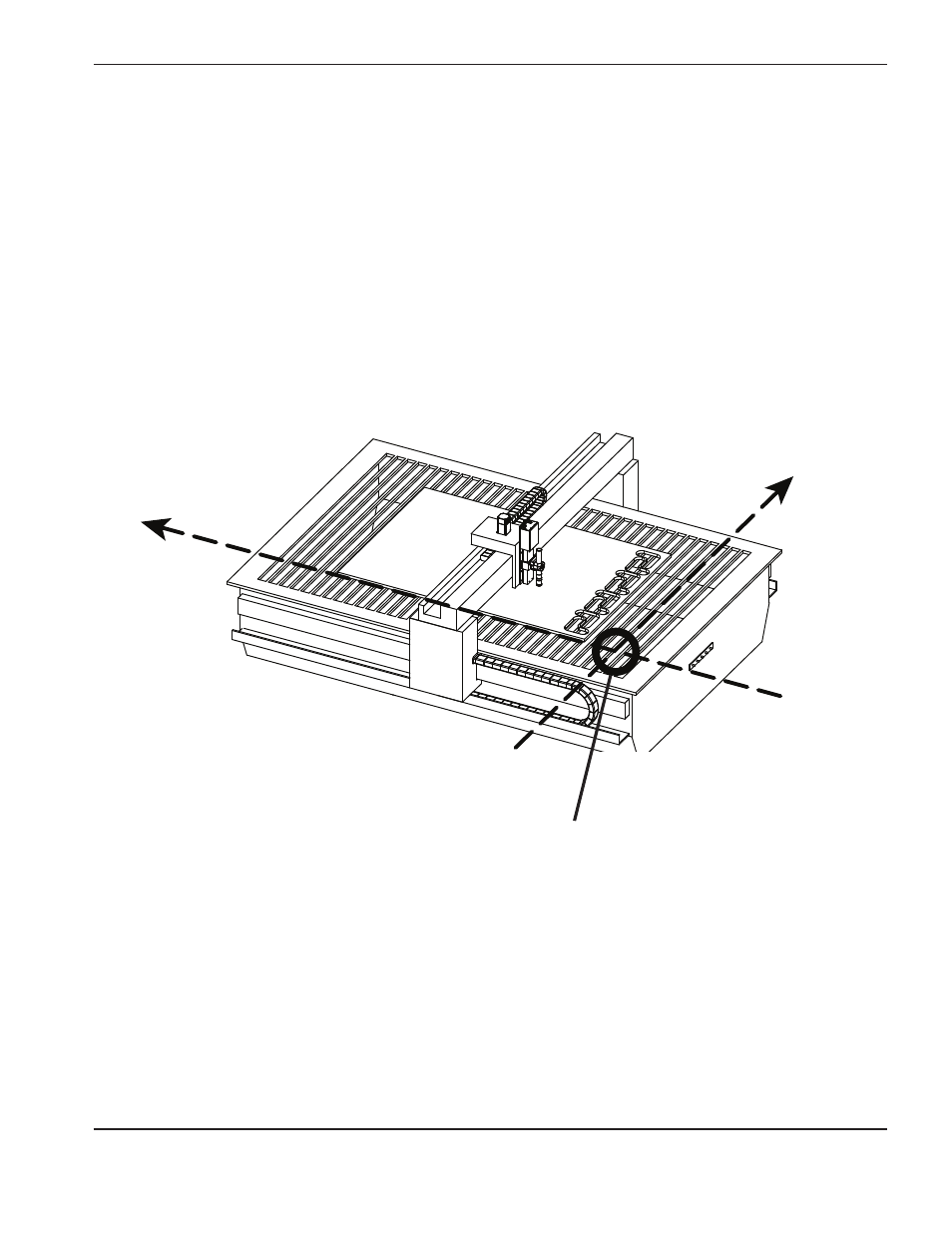

Exemple de système de coupe à gabarit configuré avec une MicroEDGE Pro CNC
x+
x–
y+
y–
origine de la table et position
de repos typique (0,0)
