Configurations de l’interface machine
L’interface machine de la CNC est la connexion depuis la CNC aux appareils de la table de coupe permettant de
commander les mouvements et d’envoyer ou de recevoir des signaux opérationnels (E/S). La sélection d’une interface
machine est basée sur le nombre total d’axes (moteurs) et d’E/S dont vous avez besoin pour votre application et qui
sont pris en charge par le logiciel de la CNC. En plus du nombre de signaux E/S requis, le style d’E/S doit être pris en
compte pour savoir de quels dispositifs et valeurs vous avez besoin pour faire fonctionner des dispositifs externes sur
la table, par exemple un signal Coupe activée ou une station d’élévation.
Configuration HyPath
L’interface HyPath est disponible dans différentes configurations. Le système de base propose de 2 à 4 axes, avec
24 entrées et 24 sorties. Le tableau suivant répertorie les options de configuration.
Numéro de
référence
Nombre
d’axes
Nombre
d’E/S
Sensor THC
intégré
Réseau
sans fil
Analogique
090118 2 24/24 Non Oui Non
090119 3 24/24 Non Oui Non
090120 4 24/24 Non Oui Non
090121 2 24/24 2 Oui Oui
090122 3 24/24 2 Oui Oui
090123 4 24/24 2 Oui Oui

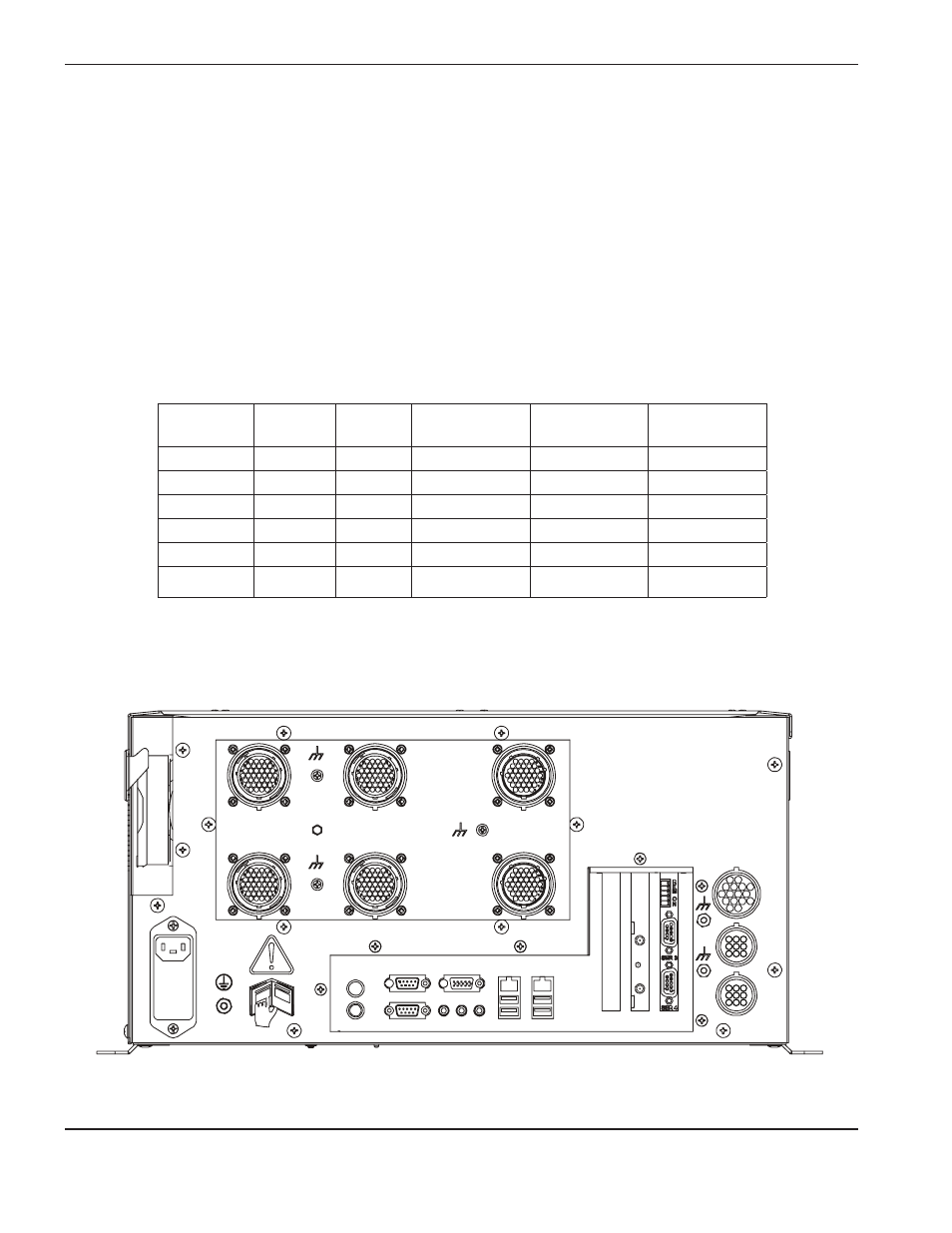

Panneau arrière de 090123
