InstallatIon
2-16
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
L’illustration suivante représente un circuit d’encodeur dans lequel la configuration du cavalier met la tension sur Ve, qui
fournit la tension à la résistance de polarisation sur les canaux de l’encodeur. La tension Ve doit égaler la tension du
canal de l’encodeur.
Se reporter au manuel d’instructions de votre encodeur pour vérifier la tension du canal de l’encodeur, ou contacter le
fabricant de la table.

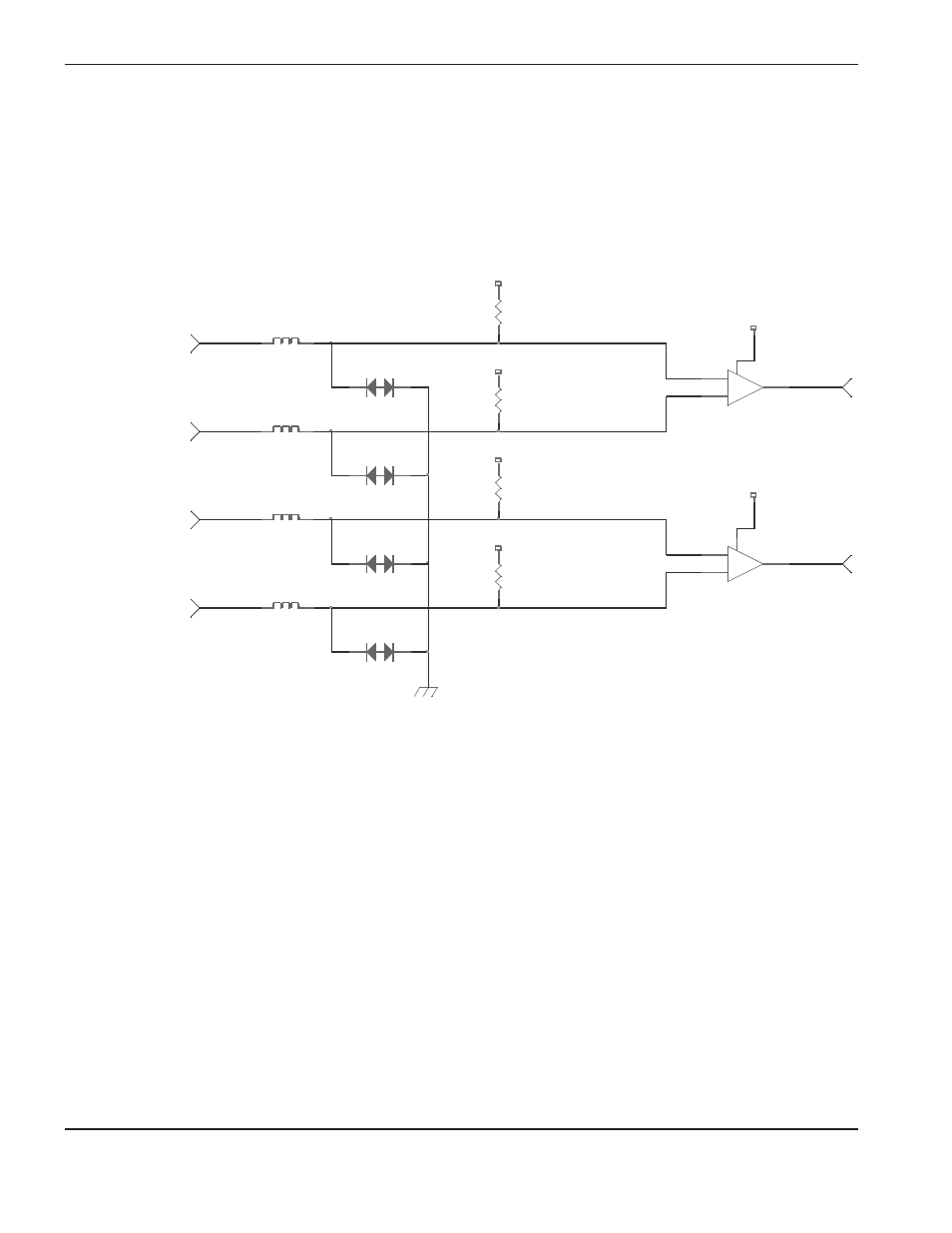

Ciruit de l’encodeur avec configurations du cavalier pour une tension sur les canaux de l’encodeur
Encoder Channel /A
Encoder Channel B
Encoder Channel A
Encoder Channel //B
Depuis les connecteurs du lecteur/encodeur
Canal A de
l’encodeur
Canal /A de
l’encodeur
Canal B de
l’encodeur
Canal /B de
l’encodeur
Ve
Ve
Ve
Ve
+5 Vf
+5 Vf
1
2
1
2
1
2
1
2
1
2
7
8
3
6
4
5
1
3
4
6
13
11
10
8
+
–
+
–
