Connexions analogiques
La MicroEDGE Pro CNC comprend des connecteurs pour le Sensor THC ainsi qu’un levier de commande et un
potentiomètre. Le fabricant de la table peut donc ajouter ces caractéristiques.
Connecteur du Sensor THC
La MicroEDGE Pro, dans des configurations avec des Sensor THC intégrés, a des connecteurs dédiés pour THC 1
et THC 2.
Notes :
• Les entrées analogiques pour les potentiomètres de vitesse sont de
0 à +10 V c.c.
• Connecter les protections des câbles aux goujons de masse externes
pour une isolation sonore optimale.
• La carte analogique PCI de la série 1 est appelée PCI-AIC Rev X sur
l’écran de diagnostics de la CNC dans le logiciel Phoenix.
Connecteur THC :
• Connecteur de câble : AMP 206708-1
• Contacts : AMP 65105-3
• Câblage : Belden N° 9540 ou équivalent pour les signaux de
l’encodeur
• Kit Hypertherm : 228495
Contacts pour les connecteurs des Sensor THC intégrés 1 et 2
Contact N° Configuration des E/S de la CNC Signal
1 Commun Commun
2 Entrée + Capteur de contact de buse + (contact de relais)
3 Entrée – Capteur de contact de buse – (contact de relais)
4 Sortie + Activation du contact de buse + (contact de relais)
5 Sortie – Activation du contact de buse – (contact de relais)
6 Entrée analogique + THC +
7 Entrée analogique – THC –
8 Sortie + Maintien de l’amorçage (contact de relais)
9 Sortie – Maintien de l’amorçage (contact de relais)
Connecteur à la terre Protecteur

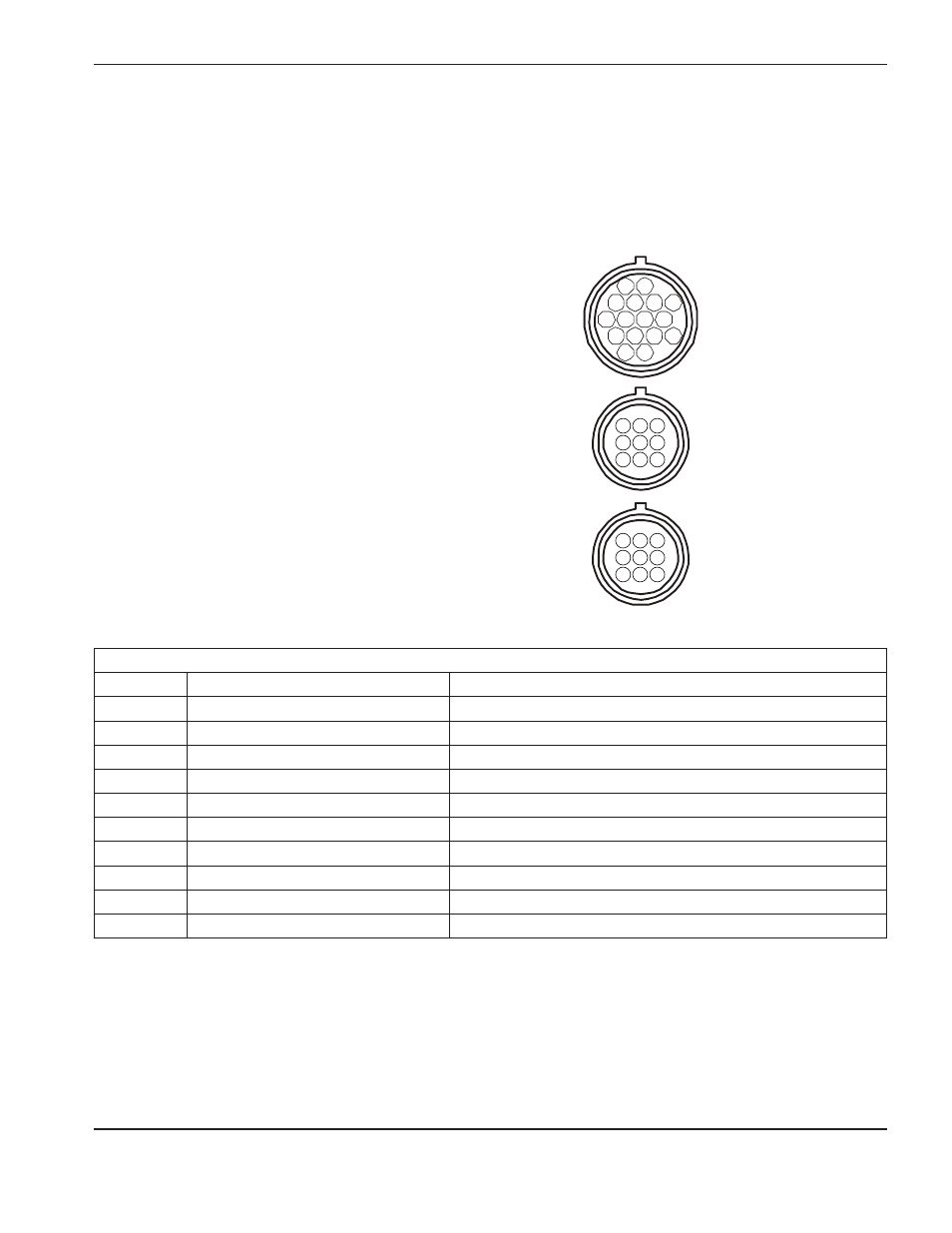

Interface THC 1
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15 16
1 2 3
4 5 6
7 8 9
1 2 3
4 5 6
7 8 9
Interface du levier
de commande et du
potentiomètre de
vitesse
Interface THC 2
