EntrEtiEn Et diagnostics
4-8 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Test E/S
Exécuter ce test si :
• Un point d’E/S est défaillant.
• Vous devez éliminer l’opération CNC E/S en tant que problème dans le système.
• Une défaillance continue est présente, par exemple un contacteur de fin de course qui ne fonctionne pas ou qui ne
disparaît pas.
Pour tester les E/S :
1. À partir de l’écran de l’interface machine, sélectionner le port d’E/S à tester.
2. Suivre les instructions qui apparaissent sur l’écran pour connecter la prise de test Picopath (blanche) ou HyPath
(verte) sur le port E/S qui a été sélectionné à l’arrière de la MicroEDGE Pro.

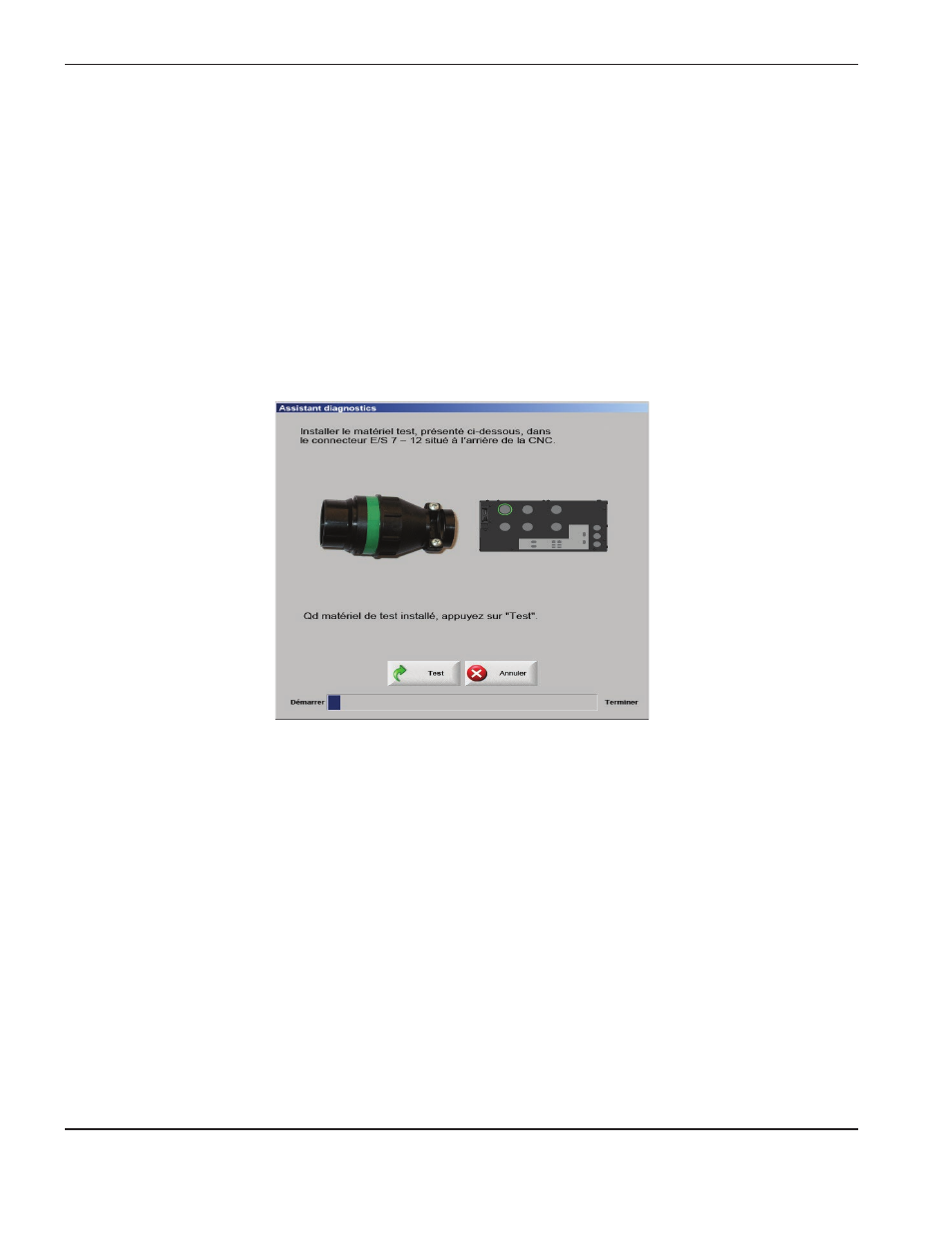

3. Dans l’écran de l’interface de la machine, appuyer sur Test. Le système affichera un message qui vous informera si
le test a réussi.
4. Si le test échoue, suivre les instructions qui apparaissent sur l’écran pour connecter la seconde prise de test
Picopath (orange) ou HyPath (rouge) pour isoler le point d’entrée ou de sortie qui cause le problème.
