InstallatIon
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 2-9
Connexions Picopath
Connexions E/S Picopath
Les affectations E/S sont effectuées par le logiciel Phoenix dans l’écran Configs > E/S. Pour de plus amples
renseignements, consulter le Manuel d’installation et de configuration du logiciel Phoenix.

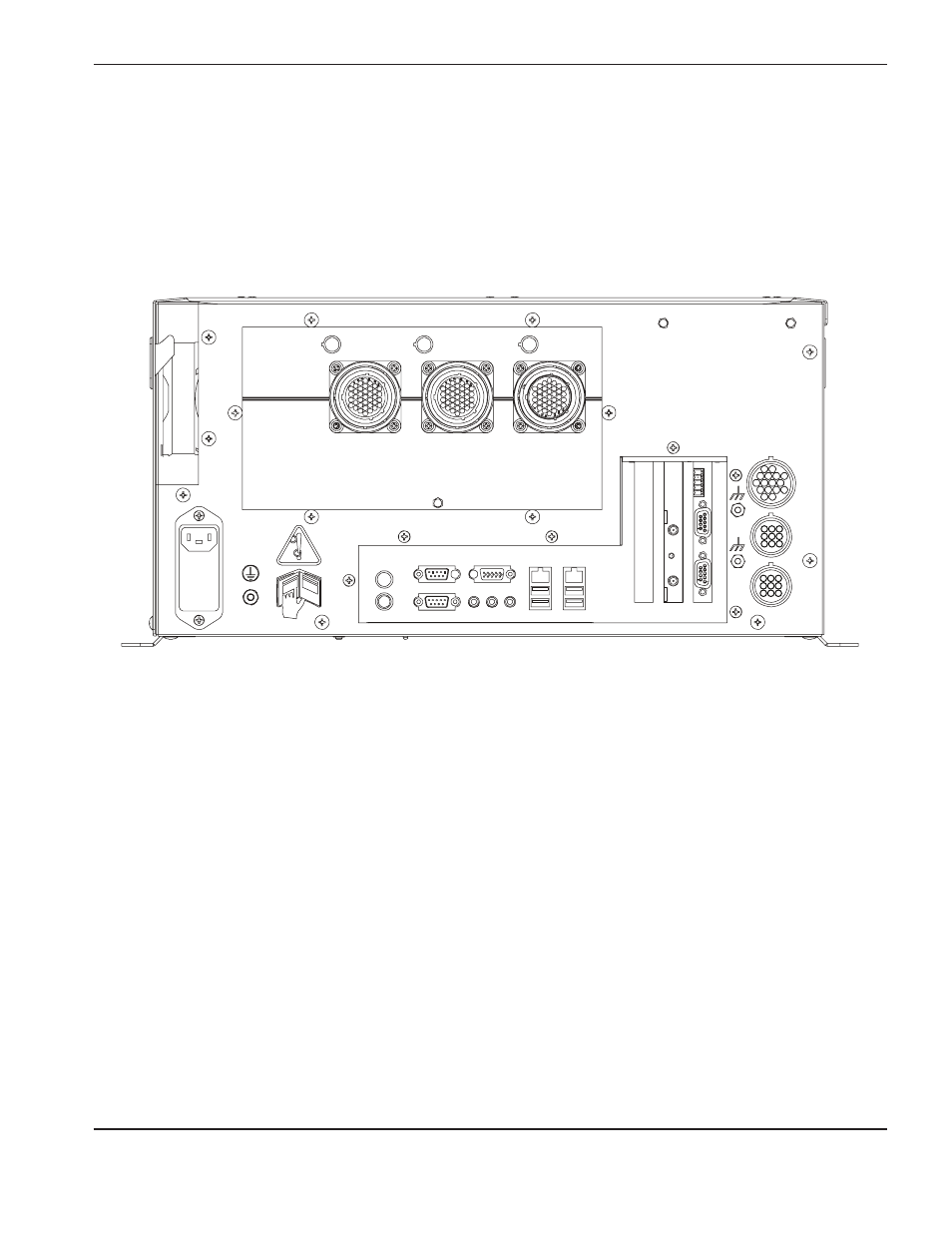

vue arrière de la MicroEDGE Pro CNC avec une configuration E/S Picopath
L’E/S Picopath propose :
• 12 entrées logiques négatives à 24 V c.c.
• 12 sorties logiques négatives, à 24 V c.c. pour des charges jusqu’à 1 A
• Réglage de champ à 24 V c.c. sur le circuit imprimé Picopath avec une utilisation totale de 1,5 A
