9 Hottes de cuisine • Type I et Type II

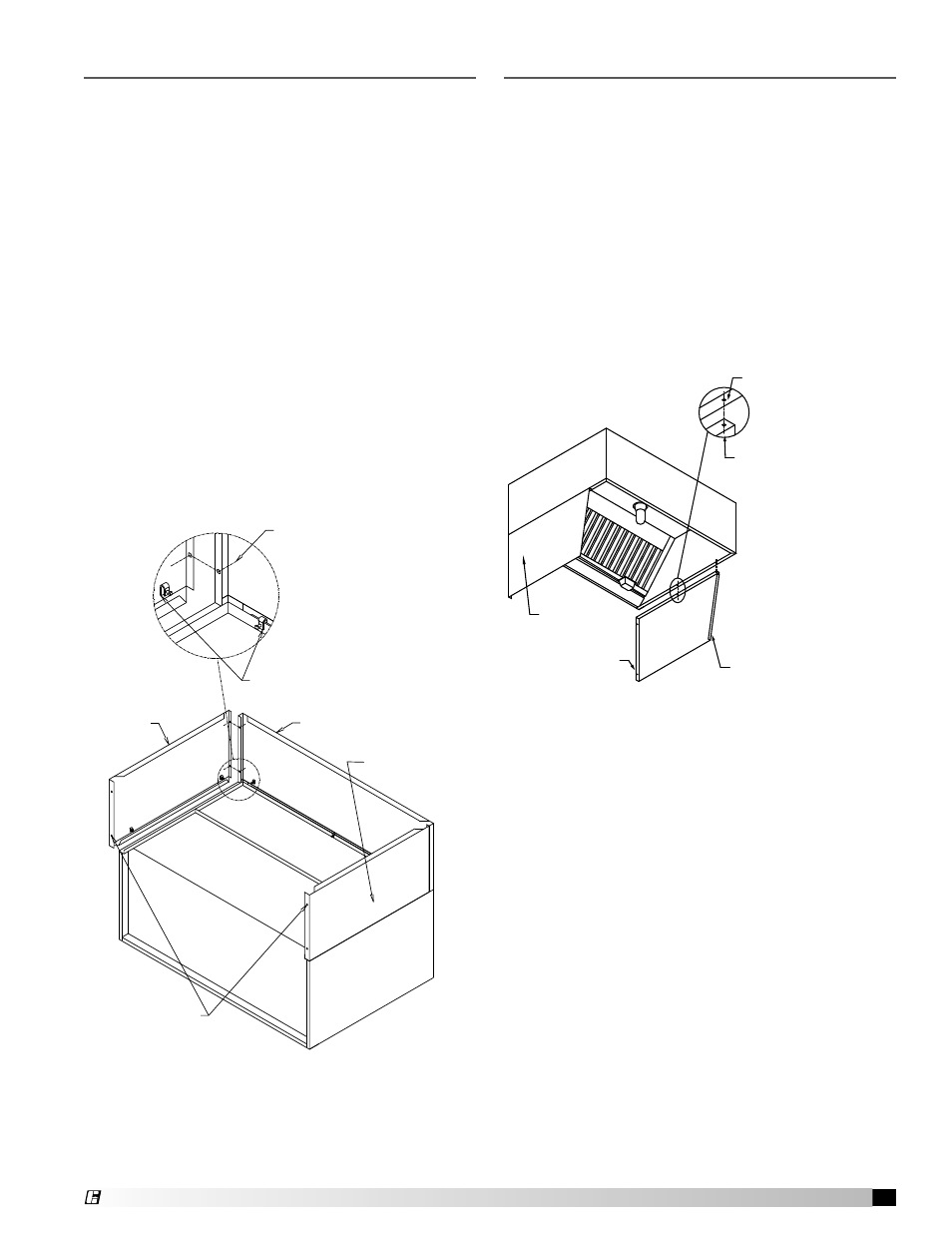

Pose des jupes latérales
1. Une fois que la hotte est suspendue comme il se doit,
aligner le haut de la jupe latérale avec les panneaux
latéraux de la hotte.
2. Percer un trou dans le panneau latéral de la hotte face au
trou de la jupe. Fixer la jupe latérale à l’intérieur de la hotte
avec un boulon et un écrou borgne de 1/4 po ou par des
points de soudure.
3. Placer la jupe latérale contre le mur et la fixer. La méthode
de fixation dépend du type de mur (visserie non fournie).
4. Mastiquer le joint interne formé par la jupe latérale et le
panneau latéral de la hotte avec du mastic à la silicone
homologué NSF (GE SCS1009 ou équivalent). Le mastic
n’est pas fourni.
5. Pour permettre un nettoyage facile, mastiquer aussi tous
les raccords externes.
Pose des panneaux d’enceinte
Avant de poser les panneaux d’enceinte, s’assurer est
suspendue comme il se doit, que tous les gaines sont en
place et les raccordements électriques effectués.
1. Placer les panneaux d’enceinte latéraux sur la hotte et
les attacher à l’aide des étriers fournis ou les souder par
points.
2. Fixer les panneaux d’enceinte latéraux au mur par une
méthode adaptée au type de construction (visserie non
fournie).
S’il s’agit d’une hotte d’îlot double, boulonner les panneaux
latéraux ensemble (visserie non fournie).
3. Placer le ou les panneaux avant de l’enceinte sur la hotte
et les boulonner sur les panneaux d’enceinte latéraux avec
les boulons de 5/16 po fournis dans le sachet de visserie.
4. Attacher le ou les panneaux d’enceinte avant à la hotte
par des points de soudure ou par des étriers. Si des
étriers sont utilisés, ils doivent être placés à 10,2 cm des
extrémités et au centre du panneau d’enceinte avant.
5. Pour faciliter le nettoyage, mastiquer les joints externes
avec un mastic à la silicone homologué NSF (GE SCS1009
ou équivalent). Le mastic n’est pas fourni.
6. Les instructions de pose peuvent ne pas s’appliquer aux
plafonds en béton.
BORD RABATTU
JUPE LATÉRALE
COMPLÈTE
ATTACHER AU MUR
VISSERIE NON FOURNIE
TROU PERCÉ PAR
L’INSTALLATEUR
BOULON ET ÉCROU BORGNE DE
1/4 PO FOURNIS PAR LE FABRICANT
BOULONNER LES PANNEAUX
ENSEMBLE AVEC LES BOULONS
DE 5/16 PO FOURNIS PAR
LE FABRICANT
ATTACHER LES PANNEAUX AU JOINT
DEBOUT DE LA HOTTE AVEC LA
VISSERIE FOURNIE PAR LE FABRICANT
PANNEAU D’ENCEINTE AVANT
PANNEAU D’ENCEINTE
LATÉRAL
ATTACHER AU MUR
VISSERIE NON FOURNIE
PANNEAU
D’ENCEINTE
LATÉRAL
DESSUS DE LA HOTTE
ARRIÈRE DE
LA HOTTE
®
