5 Hottes de cuisine • Type I et Type II

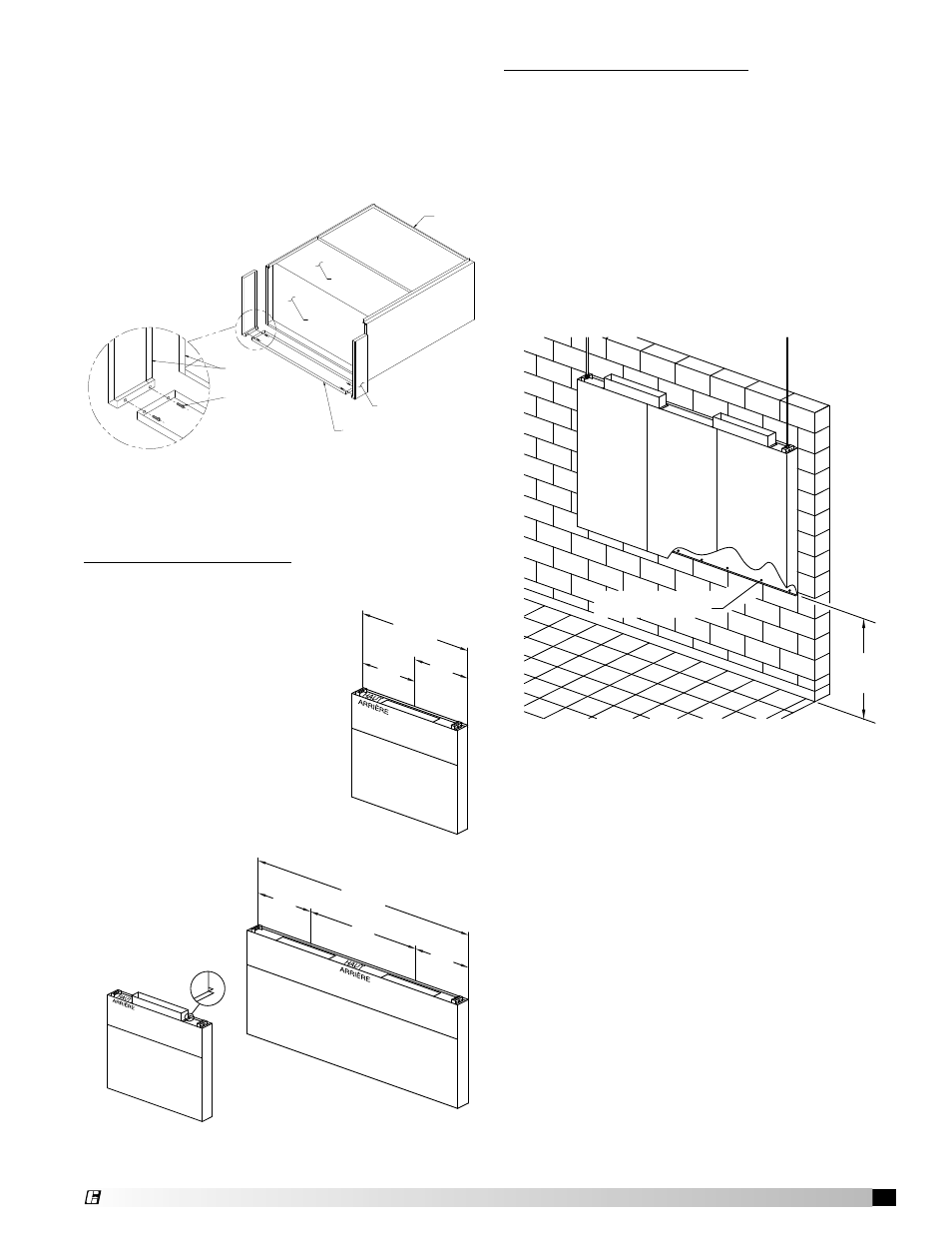

Pose des panneaux de garniture
1. Sortir la hotte de la caisse de transport et la poser au sol
sur un matériau protecteur.
2. Boulonner ensemble les panneaux de garniture avec les
boulons de 5/16 po fournis dans le sachet de visserie.
3. Placer les panneaux de garniture sur l’arrière de la hotte et
les souder par points.
4. Pour faciliter le nettoyage, mastiquer les joints externes
avec un mastic à la silicone homologué NSF (GE SCS1009
ou équivalent). Le mastic n’est pas fourni.
Pose du plénum d’apport arrière
Pose du collier de gaine d’apport
1. Trouver le centre du plénum d’apport arrière.
2. Si le plénum d’apport arrière doit
avoir une ouverture, découper
l’ouverture de manière à la centrer
à la moitié de la longueur (L/2) de
l’extrémité du plénum. (Fig. 1)
3. Si le plénum d’apport arrière doit
avoir deux ouvertures, découper les
ouvertures de manière à les centrer
au quart de la longueur (L/4) de
l’extrémité du plénum. (Fig. 2)
4. Placer le ou les colliers de gaine sur
les ouvertures, en les attachant avec
des vis ou des points de soudure
tous les 10 à 15 cm. (Fig. 3)
Suspension du plénum d’apport arrière
5. Suspendre le plénum d’apport arrière au plafond.
• Le plénum d’apport arrière doit être fixé à 79,4 cm
au-dessus du sol fini. Cette hauteur se mesure du bord
arrière le plus bas du plénum d’apport jusqu’au sol fini.
• Suspendre à l’aide de tiges filetées passées à travers les
pattes de suspension.
6. Attacher le plénum d’apport au mur en traversant sa paroi
inférieure arrière.
• Cette visserie a pour objet maintenir le plénum d’apport
arrière en place, pas pour supporter le poids du plénum.
• La visserie ne doit pas entraver les diffuseurs d’air
amovibles.
Hauteur de suspension de la hotte
La hauteur de pose de la hotte est une dimension
critique. Une hauteur de pose incorrecte peut grandement
réduire l’efficacité de la hotte et être en infraction avec la
réglementation. La hauteur de pose de la hotte, généralement
de 198 cm au-dessus du sol fini, est indiquée sur l’étiquette
UL apposée sur le l’intérieur du panneau arrière de la hotte.
La hotte doit être suspendue de niveau pour fonctionner
correctement. La gouttière à graisse est inclinée de manière à
se vider dans le godet à graisse.
HOTTE
HOTTE
HOTTE
PANNEAU DE
GARNITURE DROIT
PANNEAU DE GARNITURE GAUCHE
SOUDÉ PAR POINTS
À L’ARRIÈRE DE
LA HOTTE
BOULONS DE
5/16 PO X 3/4 PO
AVEC ÉCROUS ET
RONDELLES
VISSERIE DE FIXATION DU PLÉNUM
D’APPORT ARRIÈRE AU MUR
79,4 CM
DIMENSION
CRITIQUE
AVANT
L/2
L/2
L (LONGUEUR DU MODULE)
Fig. 1
L (LONGUEUR DU MODULE)
L/2
L/4
L/4
Fig. 2
Fig. 3
®
