21

Hottes de cuisine • Type I et Type II

SOURCE D’ALIMENTATION

RELAIS DE RÉARMEMENT MANUEL

MICROCONTACTEUR

MICROCONTACTEUR

ÉLECTROVANNE DE GAZ

BOÎTES DE JONCTION FOURNIES PAR L’INSTALLATEUR

PRM

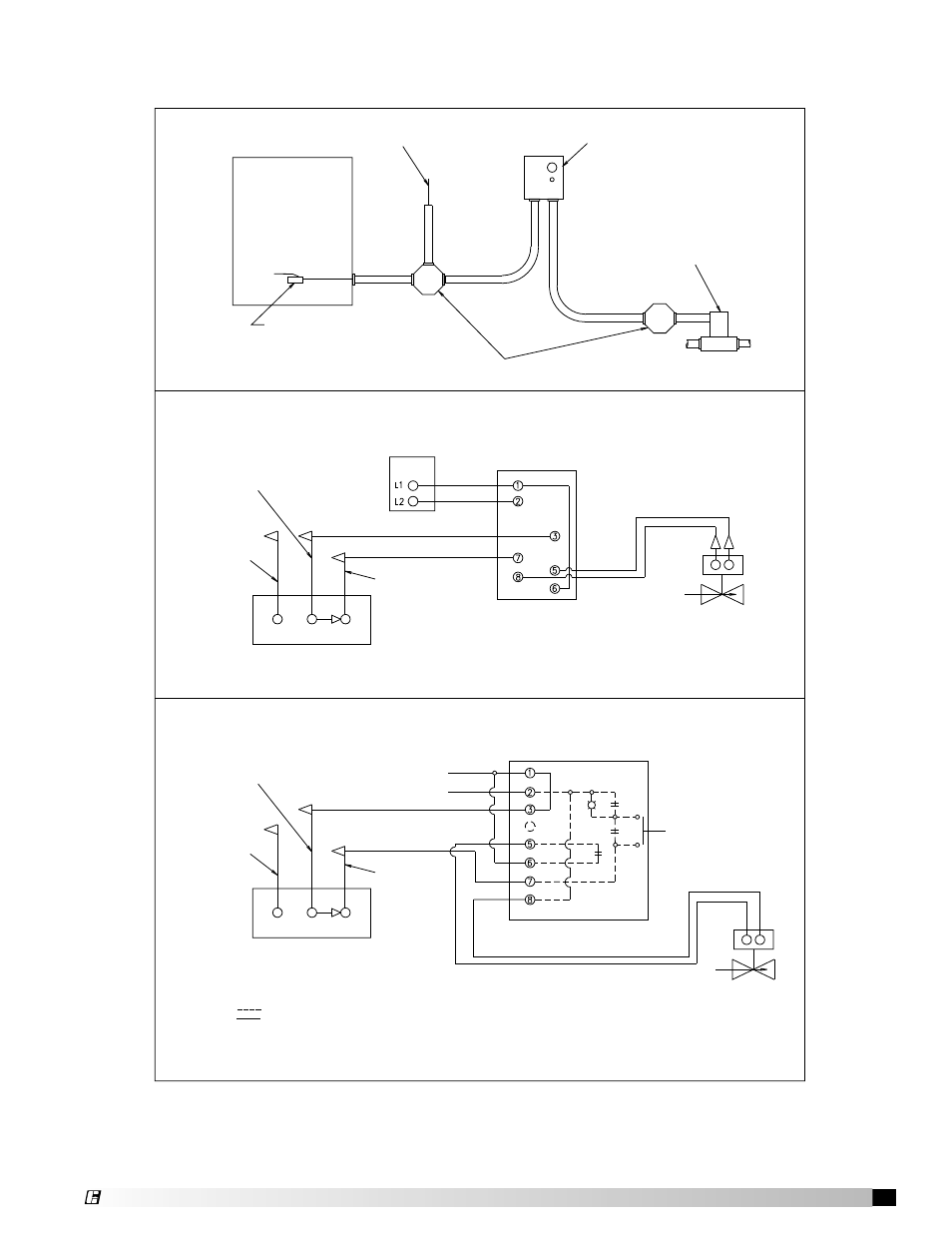

SCHÉMA DE CÂBLAGE DE BASE

ROUGE (COMMUN)

SOURCE D’ALIMENTATION

RELAIS À RÉARMEMENT MANUEL

JAUNE (N.O.)

NOIR (N.F.)

VANNE DE GAZ

MICROCONTACTEUR

SCHÉMA DE CÂBLAGE DE BASE

ROUGE (COMMUN)

RELAIS À RÉARMEMENT MANUEL

JAUNE (N.O.)

NOIR (N.F.)

VANNE DE GAZ

VOIR NOTE 3

NOTES : NE PAS UTILISER LE FIL JAUNE SUR LE MICROCONTACTEUR
DANS UNE INSTALLATION NORMALE. LE FIL JAUNE DOIT ÊTRE UTILISÉ
UNIQUEMENT POUR LES CIRCUITS, VOYANTS, ALARMES D’EXTINCTEUR, ETC.

L1

L2

BOUTON POUSSOIR

120 V/60 HZ

K1

Ka

K1b

APPEL DE COURANT MAX :
8 A RÉSISTIF
8 A INDUCTIF
120 VCA

NOTES :
1.

INDIQUE UNE INSTALLATION SUR LE CHANTIER

2.

INDIQUE UNE INSTALLATION À L’USINE

3. VANNE DE GAZ : VANNE DE SÛRETÉ À ACTIONNEMENT ÉLECTRIQUE HOMOLOGUÉE UL POUR LE GAZ NATUREL
OU LE GPL SELON LE CAS, DE PRESSION ET TEMPÉRATURES NOMINALES APPROPRIÉES, 110 V/60 HZ OU VANNES
DE GAZ AMEREX RÉF 12870, 12871, 12872, 12873, 12874, 12875 ET 12876.
4. K1a ET K1b SONT N.O. LORSQUE K1 EST DÉSACTIVÉ.

Plan de câblage Amerex

®
