10 Hottes de cuisine • Type I et Type II

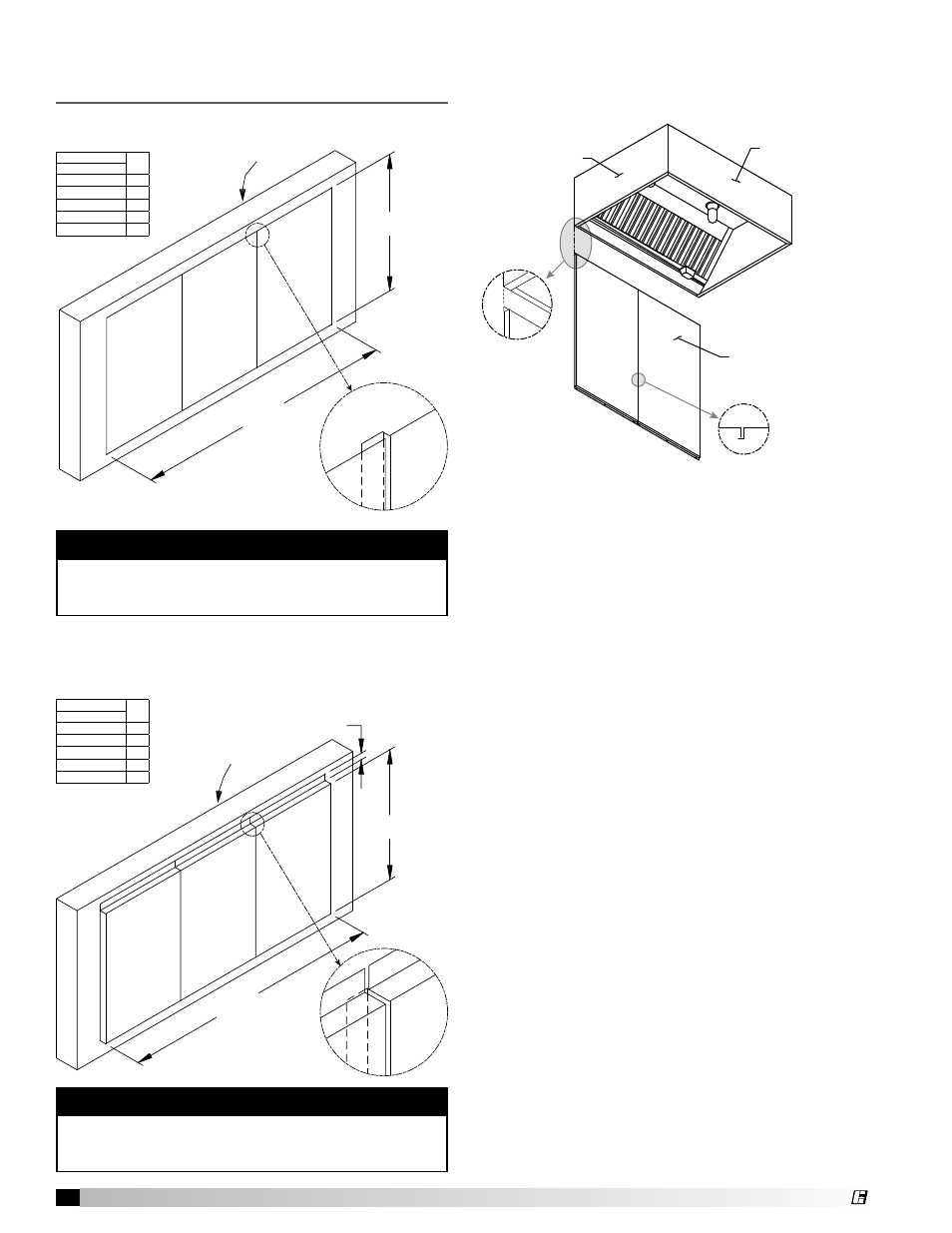

Pose des dosserets
antiéclaboussure
PANNEAU FRONTAL
DE LA HOTTE
PANNEAU LATÉRAL
DE LA HOTTE
DOSSERET ANTIÉCLABOUSSURE
ENFILER LA BRIDE
DERRIÈRE LE DOS
DE LA HOTTE
VUE EN COUPE DU
RACCORD DE
DOSSERETS
LONGUEUR
QTÉ
Millimètres
<= 1193,8 1
>1193,8 <= 2362,2 2
>2362,2 <= 3525,5 3
>3525,5 <= 4699 4
>4699 <= 5875,0 5
LONGUEUR
QTÉ
Millimètres
<= 1143 1
>1143 <= 2286 2
>2286 <= 3429 3
>3429 <= 4572 4
>4572 <= 5715 5
MUR
LONGUEUR
25,4 MM
HAUTEUR
MUR
HAUTEUR
LONGUEUR
Dosseret antiéclaboussure plat
Matériau : Acier inoxydable
Dosseret antiéclaboussure isolé
Matériau : Acier inoxydable
Isolant : 25,4 mm
REMARQUE
Les dosserets jusqu’à 1193,8 mm de largeur sont livrés
en une pièce ; les dosserets plus larges sont en plusieurs
pièces.
REMARQUE
Les dosserets jusqu’à 1143 mm de largeur sont livrés en
une pièce ; les dosserets plus larges sont en plusieurs
pièces.
1. Une fois que la hotte est suspendue comme il se doit,
enfiler la bride plate du dosseret derrière le dos de la hotte.
Remarque : Si le dosseret mesure plus de 1143 mm de
longueur, il est livré en plusieurs morceaux.
2. Une fois que le dosseret est dans la bonne position, percer
des trous dans le dosseret et le fixer au mur (visserie non
fournie).
Remarque : Les trous doivent être espacés de façon à
attacher convenablement le dosseret au mur.
3. Mastiquer les joints entre la hotte et le dosseret avec du
mastic à la silicone homologué NSF (GE SCS1009 ou
équivalent). Le mastic n’est pas fourni.
4. Mastiquer le joint entre les panneaux de dosseret, lorsqu’il
y a plusieurs panneaux, avec du mastic à la silicone
homologué NSF (GE SCS1009 ou équivalent). Le mastic
n’est pas fourni.
®
