Conditions d'installation
Français 20

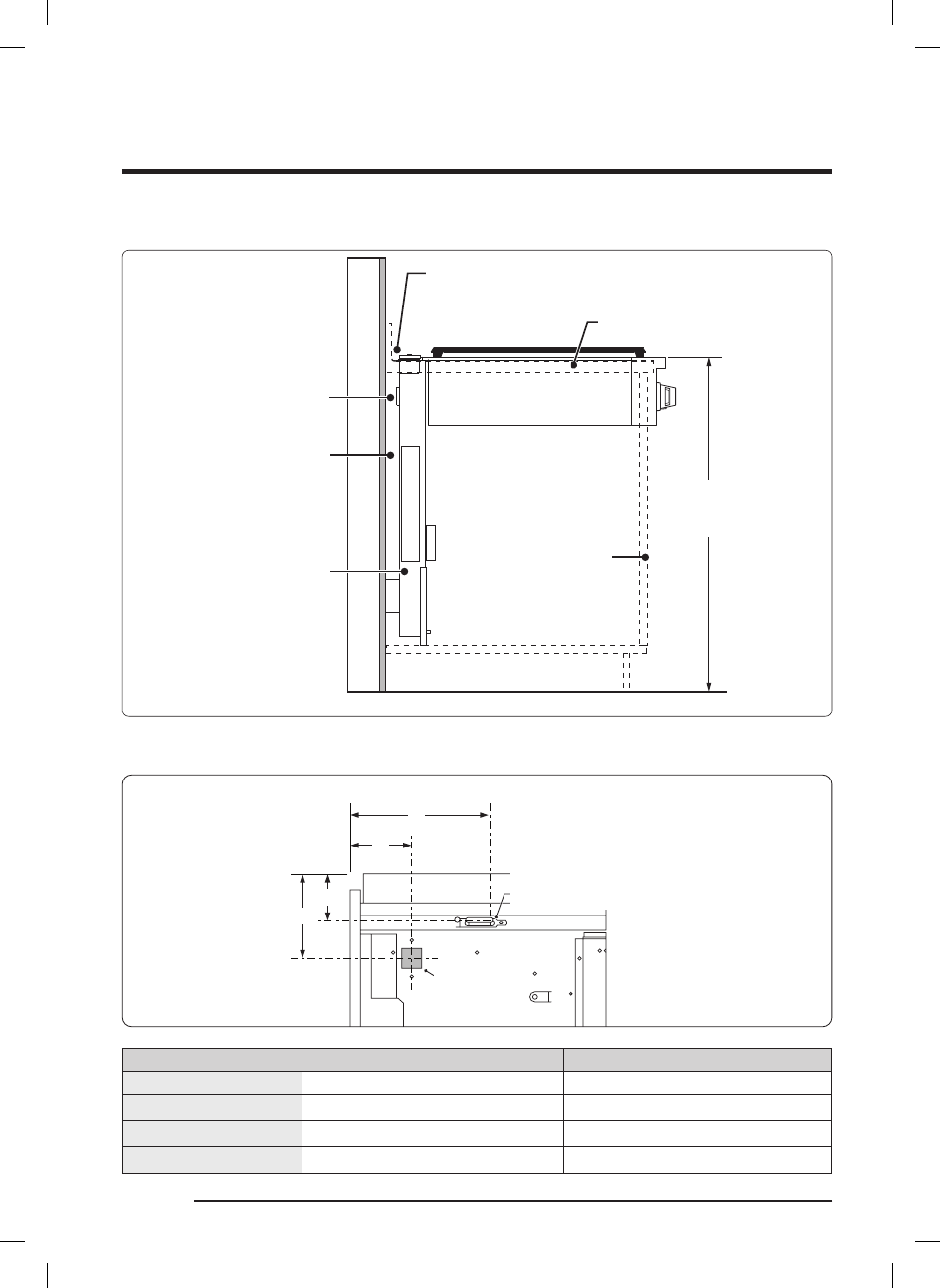

Meuble/plan de travail avec ventilation verticale - Vue de côté
Hauteur minimale
du plan de travail :
30 1/4" (76.8 cm)
Table de cuisson DTT36T960 ou
DTT48T960
Plan de travail
Débord de plan de travail plat de
3/8" (1.0 cm) min. requis derrière
la découpe
IMPORTANT : Reportez-vous aux consignes
d'installation de la ventilation verticale
pour la disposition/planification du
système de conduits.
Devant du meuble
Renforcement
3/8" (1.0 cm) min. d'espace derrière
le châssis de ventilation verticale
pour dégager le renforcement
Ventilation verticale
Dacor Modernist
Emplacements et dimensions de l'installation
Arrière
F
D
G
E
Cordon d'alimentation
de 39 3 /
8
”
(100.0 cm) de long
Arrivée de
gaz mâle
15 /
16
”-16 UNF
Dimensions DTT36T960 DTT48T960
D 3 1/2" (8.9 cm) 4" (10.1 cm)
E 4 11/16" (11.9 cm) 4 11/16" (11.9 cm)
F 5 1/8" (13 cm) 19 3/4" (50.1cm)
G 2 11/16" (6.9 cm) 2 11/16" (6.9 cm)
