Français 19
REMARQUE
Les raccordements au gaz et électrique ne peuvent être acheminés que via le bas de la table de cuisson en cas
d'installation avec une ventilation verticale.

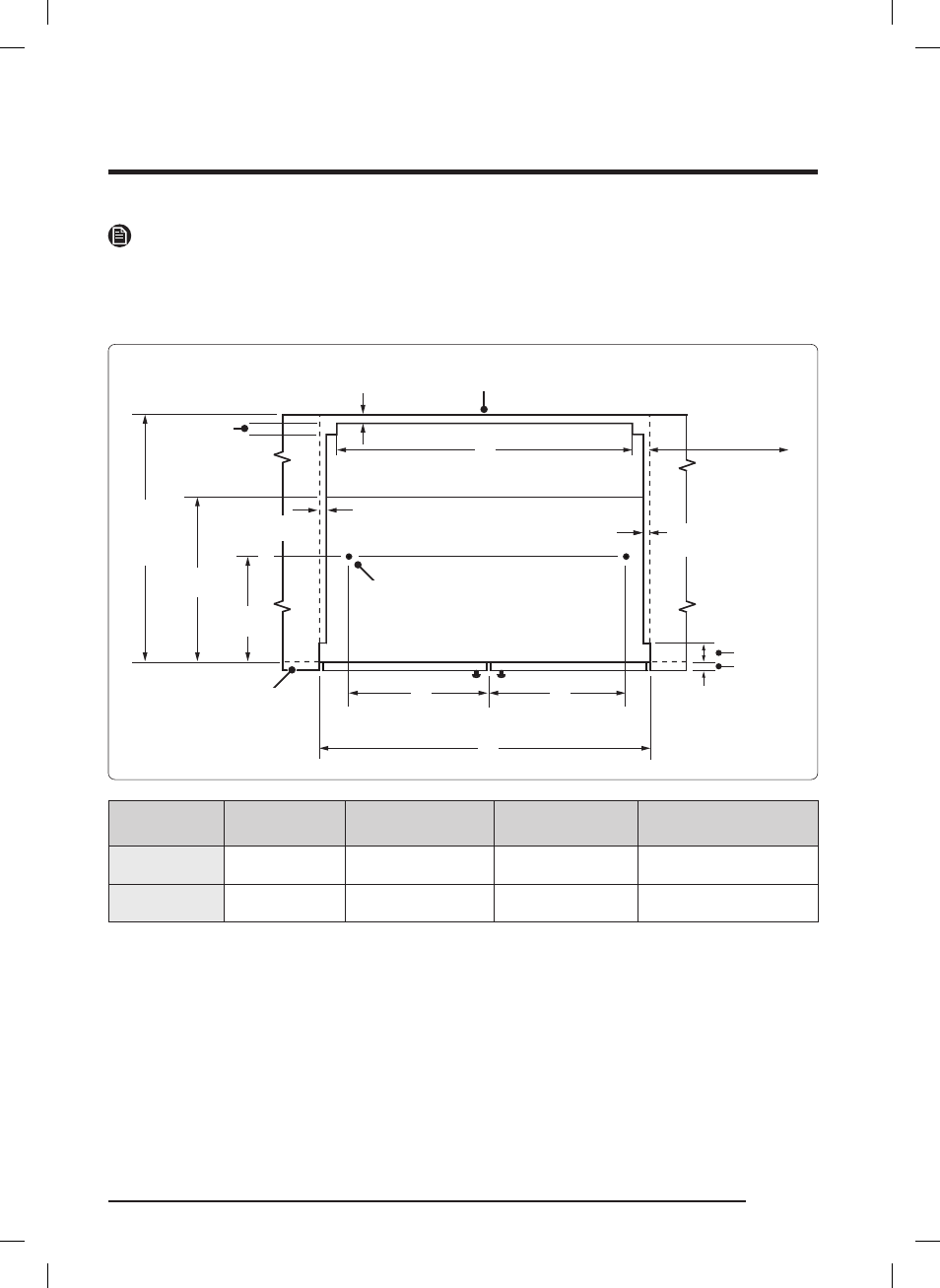

Dimensions de découpe du meuble/plan de travail avec ventilation verticale - Vue de dessus
CL
B B
CL CL CL
A
C
Débord du plan de travail
3/8" (1.0 cm) min.
Paroi arrière non
combustible recommandée
Ouverture vers le dessous pour permettre des raccordements
rehaussés des arrivées de ventilation, de gaz et d'électricité
Plateforme de montage 1" (2.5 cm)
d'épaisseur min.
Trou de 1/2" (1.3 cm) de diam.,
2 endroits, à travers la plateforme pour
les boulons de retenue
10" (2.5 cm) min. jusqu'à
la paroi combustible
au-dessus du plan de
travail, des deux côtés
Débord du plan de
travail 1/2" (1.3 cm)
Débord du plan de
travail 1/2" (1.3 cm)
Meuble
26 5/8"
(67.6 cm) min.
de profondeur
2 5/8”
(6.7 cm)
15"
(38.1 cm)
10 11/16"
(27.2 cm)
Débord du devant du
meuble en dessous du
plan de travail
1 7/8" (4.8 cm)
Débord du
plan de travail
1" (2.5 cm)
généralement
1 3/8" (3.5 cm)
max.
Plan de tr
av
ail
Plan de tr
av
ail
Modèle de table
de cuisson
A - Largeur
de découpe
B - Décalage
des trous
C - Découpe pour la
ventilation verticale
Modèles approuvés avec
ventilation verticale
DTT36T960 36" (91.4 cm) 16 5/8" (42.2 cm) 33 1/2" (85.1 cm) ERV36, ERV3615, PRV36
DTT48T960 48" (121.9 cm) 20 13/16" (52.9 cm) 431/2" (110.5 cm) ERV48, PRV48
IMPORTANT: Utilisez uniquement les modèles avec ventilation verticale spécifiés.
