Français
17

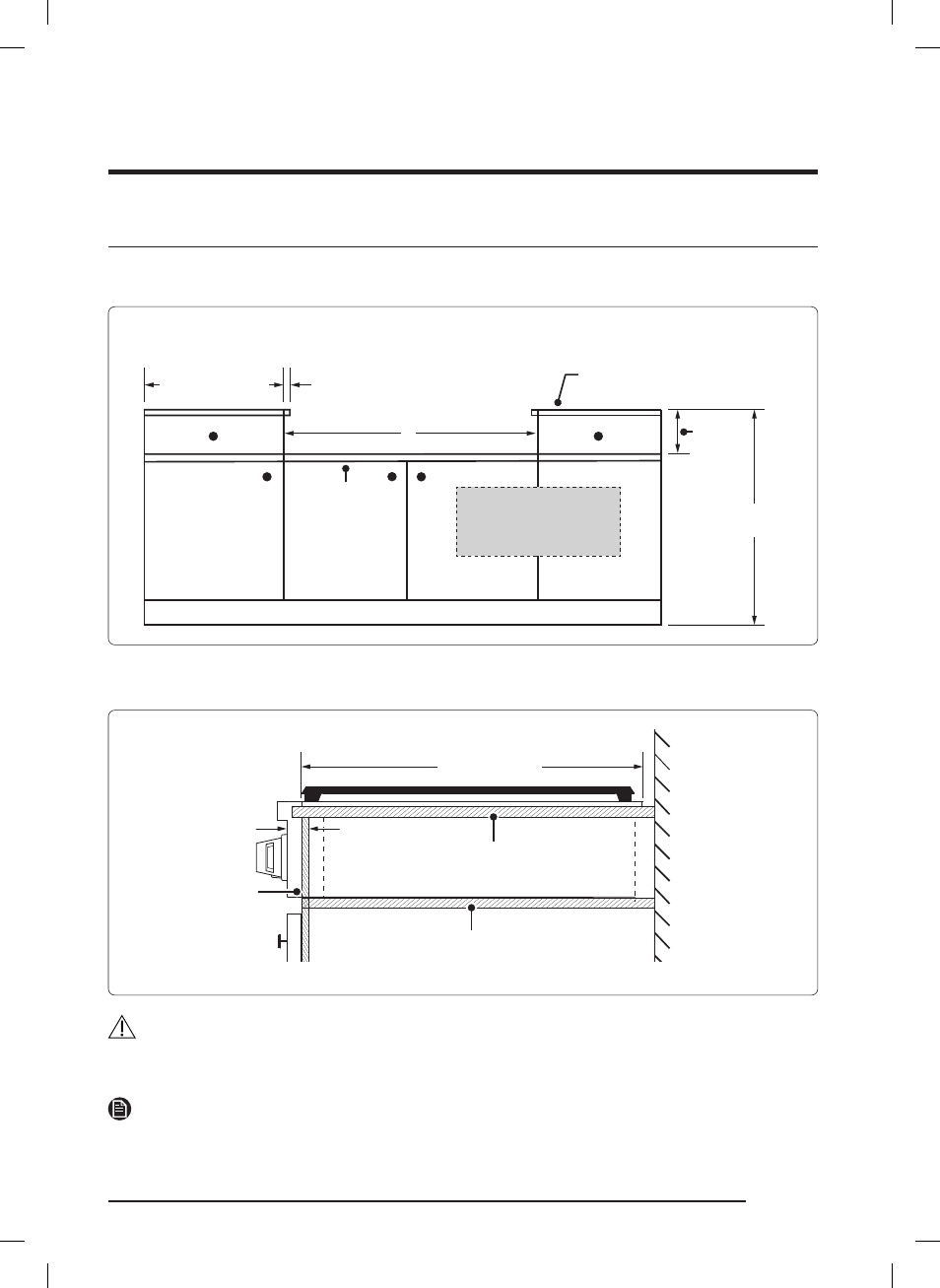

Dimensions du découpage de l'emplacement de la table de cuisson dans le plan de travail
Dimensions du meuble/plan de travail - Vue de devant
A
Épaisseur type de plan de travail
1 1/2" (3.8 cm)
Débord 1/2" (1.3 cm),
des deux côtés
10" (25.4 cm) min.
jusqu'à la
paroi latérale
combustible, des
deux côtés
Plateforme de
montage 1" (2.5 cm)
d'épaisseur min.
Généralement
36" (91.4 cm)
7 3/4”
(19.7 cm)
Emplacement recommandé
des arrivées de gaz et
d'électricité ; reportez-vous
au code local
Parrilla instalada - Vista lateral
24” (61.0 cm)
Devant du
meuble
Plan de travail
Plateforme de montage
Débord du panneau
de commande installé
1 3/4" (4.3cm)
ATTENTION
La dimension de découpe doit être respectée lors de l'installation. Une augmentation de la dimension de découpe
risque de présenter un danger.
REMARQUE
Tolérances du meuble +1/16" (+1,6 mm) -0 sauf indication contraire.
