Español 25

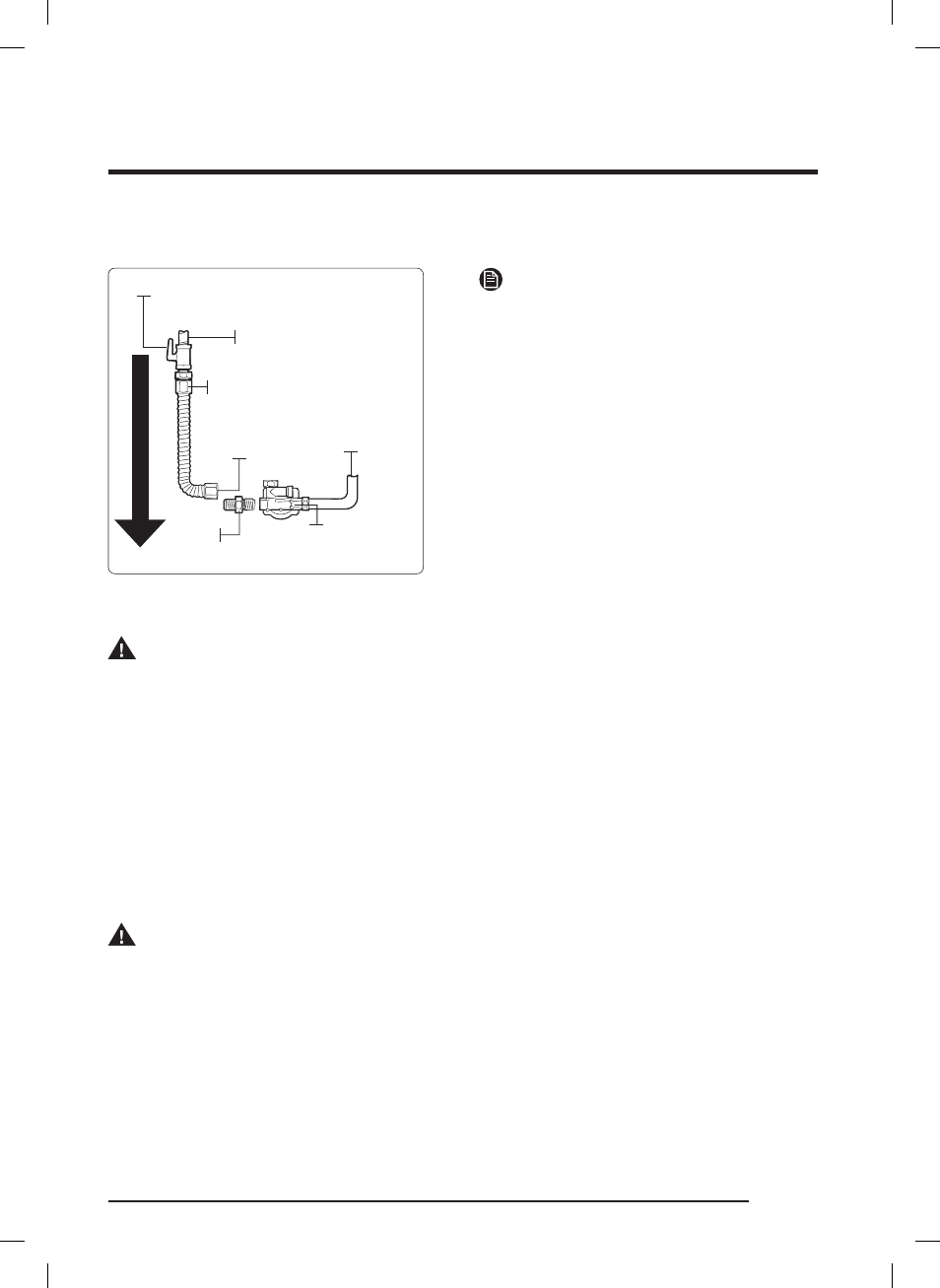

Conexión con conectores flexibles
Instalador: informe la ubicación de la válvula de cierre de gas al consumidor.
Válvula de cierre del gas
Conector
flexible
(máx. 6 pies)
Tubería de gas de 0.5
pulgadas o 0.75 pulgadas
Adaptador
Adaptador
Flujo de gas a la plac
a de c
oc
ción
Regulador de
presión
Tubería hacia
el distribuidor
de control de
la cubierta
NOTA
La válvula de cierre de gas debe instalarse en la
tubería de gas, alejada del electrodoméstico, en un
lugar de fácil acceso para una apertura/cierre rápido.
Verificación de pérdidas de gas
ADVERTENCIA
A fin de evitar el riesgo de explosión/incendio que puedan genera lesiones personales o la muerte, NO utilice una
llama para verificar la presencia de pérdidas de gas.
Cuando se utilicen presiones de prueba superiores a 1/2 PSIG (libras por pulgada cuadrada manométrica) para
realizar la prueba de la presión del sistema de suministro de gas de la residencia, desconecte el artefacto y la
válvula de cierre individual de la tubería de suministro de gas. Cuando se utilicen presiones de 1/2 PSIG (libras por
pulgada cuadrada manométrica) o menos para realizar la prueba del sistema de suministro de gas, cierre la válvula
de cierre individual para aislar la parrilla del sistema de suministro de gas.
1. Cuando se hayan realizado todas las conexiones, asegúrese de que todos los controles de la parrilla estén en la
posición de apagado y abra la válvula principal de suministro de gas.
2. Utilice un detector de fugas líquido en todas las juntas y conexiones para verificar que no haya pérdidas en el sistema.
3. Ajuste todas las conexiones si es necesario para evitar las fugas de gas en la parrilla o la tubería de suministro.
Realizar la conexión eléctrica
ADVERTENCIA
• Desconecte toda la alimentación eléctrica de la caja principal del disyuntor o los fusibles antes de hacer
cualquier conexión eléctrica.
• ANTES de realizar cualquier operación o prueba, siga los requisitos de conexión a tierra de la página 22 de este
manual. La conexión inadecuada de la clavija de conexión a tierra constituye un riesgo de descarga eléctrica.
• Todos los artefactos a gas vienen con un cable de alimentación eléctrica conectado a la parte posterior del
chasis de la parrilla. (Para obtener más detalles, consulte “Requisitos eléctricos,” página 21.)
• El sistema eléctrico, incluso el cable de alimentación, viene instalado y cableado de fábrica. Modificar cualquier
parte de este sistema puede provocar un cortocircuito o una sobrecarga.
1. Enchufe el cable de alimentación. (Asegúrese de que el enchufe cumpla con todos los códigos eléctricos
correspondientes. (Para obtener más detalles, consulte la página 21.)
2. Verifique la tubería de suministro de gas para comprobar que no presenta daños y sigue conectada después
de colocarla en posición.
