Requisitos de instalación Requisitos de instalación
Español 20

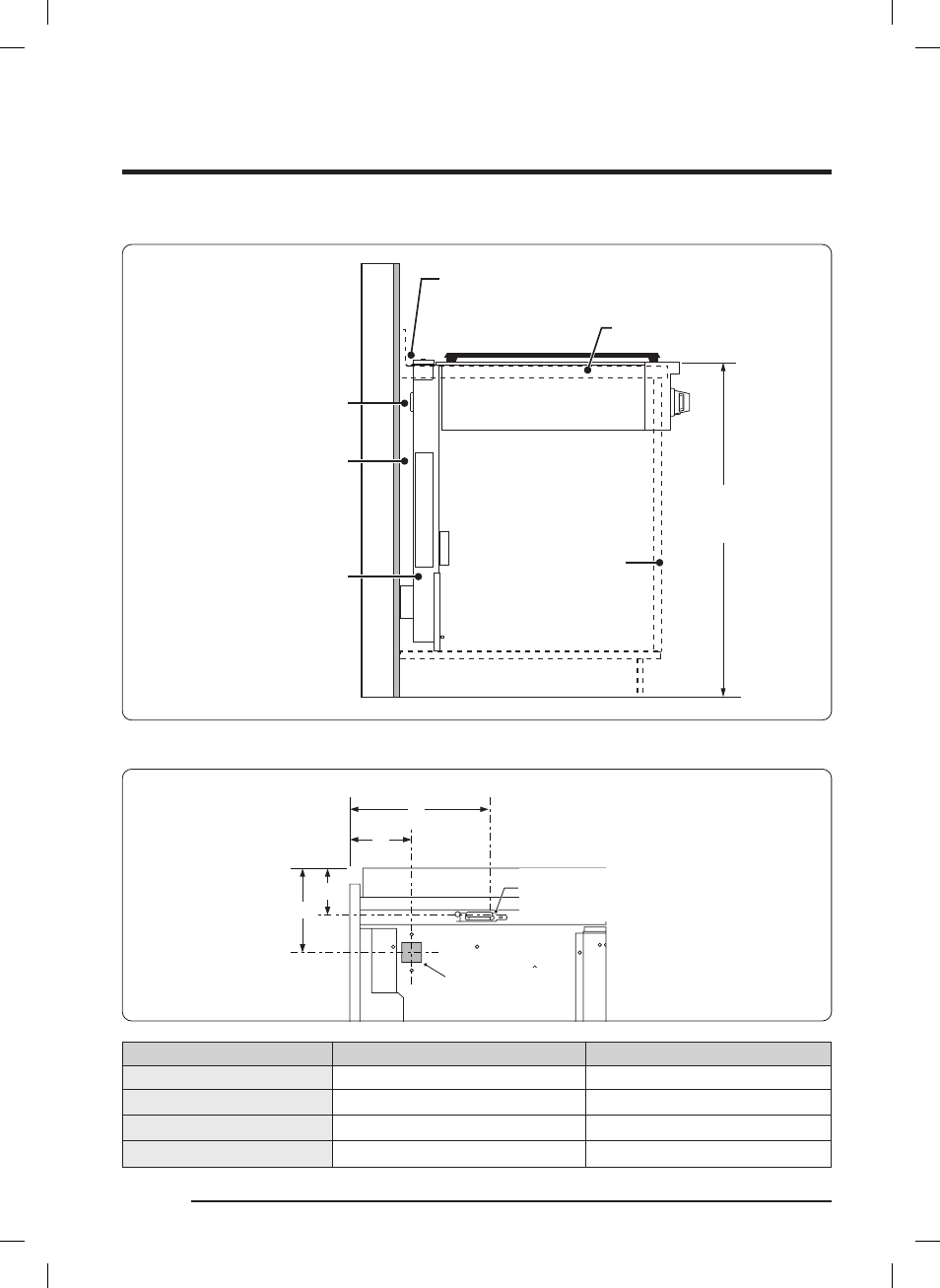

Gabinete/mesada con ventilación de tiro descendente - Vista lateral
Altura mínima de
mesada: 30 1/4"
(76.8 cm)
Parrilla DTT36T960 o
DTT48T960
Mesada
3/8” mín. (1.0 cm) de mesada
plana sobresaliente obligatoria
detrás de la abertura recortada
IMPORTANTE: Consulte las instrucciones de
instalación del tiro descendente para ver el
esquema/plano del sistema de conductos
Frente del gabinete
Refuerzo
3/8” (1.0 cm) de espacio
mínimo detrás del tiro
descendente para liberar
el refuerzo
Ventilación de tiro
descendente Dacor
Modernist MRV
Ubicación y dimensiones para las conexiones
F
D
G
E
Cable de alimentación
de 39 3 /
8
” (100.0 cm)
de largo
Entrada de gas
15 /
16
”-16 UNF macho
Lado posterior
Dimensiones DTT36T960 DTT48T960
D 3 1/2" (8.9 cm) 4" (10.1 cm)
E 4 11/16" (11.9 cm) 4 11/16" (11.9 cm)
F 5 1/8" (13 cm) 19 3/4" (50.1cm)
G 2 11/16" (6.9 cm) 2 11/16" (6.9 cm)
