Español 17

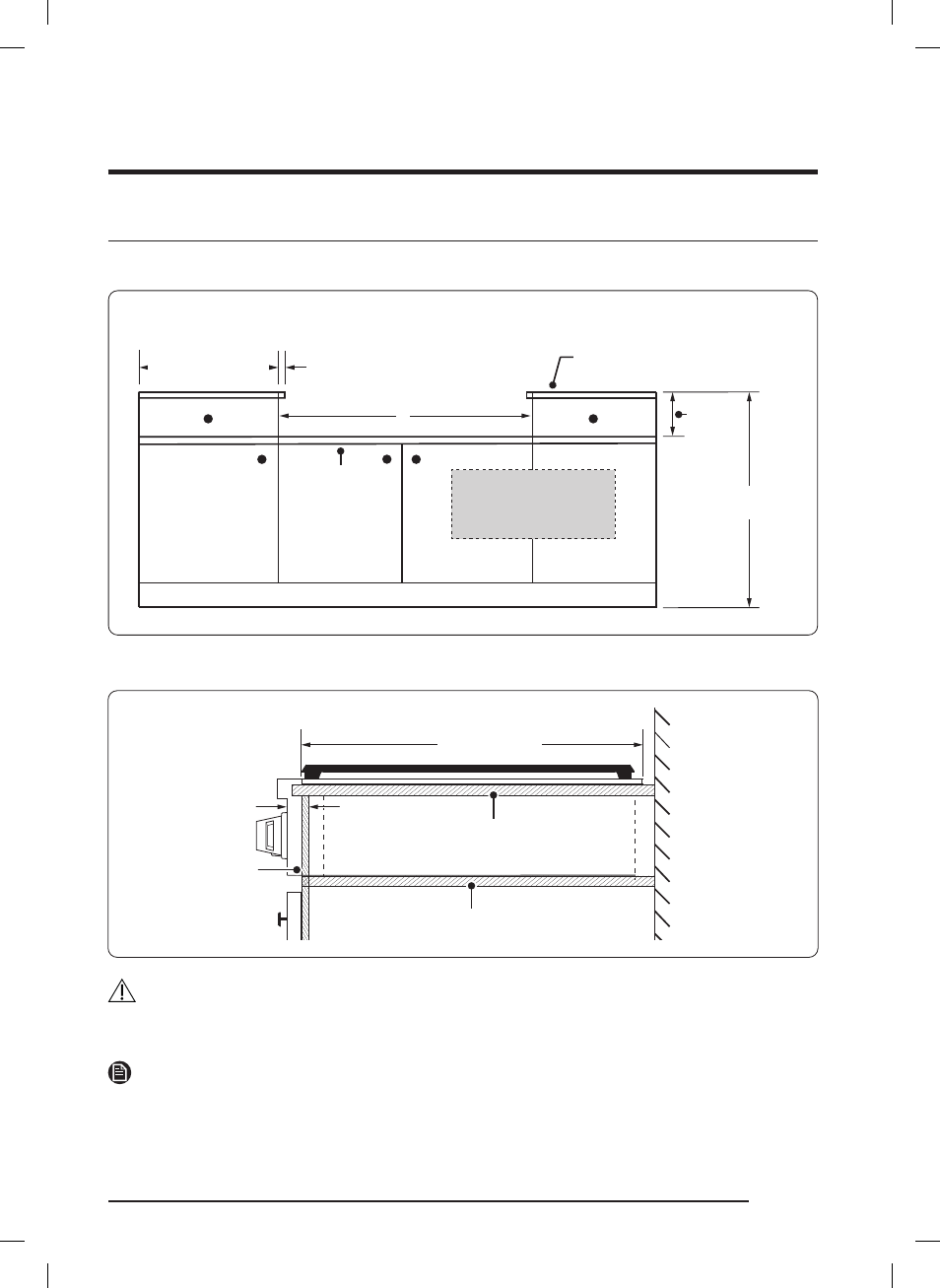

Dimensiones del recorte de la mesada
Dimensiones del gabinete/mesada - Vista frontal
A
1 1/2” (3.8 cm) grosor de
mesada típica
1/2” (1.3 cm) saliente, ambos
costados
10" (25.4 cm)
mín. hasta las
paredes laterales
combustibles sobre la
estufa (ambos lados)
Grosor mín.
plataforma de
montaje 1” (2.5 cm)
36” (91.4 cm)
típico
7 3/4”
(19.7 cm)
Ubicación recomendada
de servicio de gas y
electricidad, consultar
código local
Parrilla instalada - Vista lateral
24” (61.0 cm)
Frente del
gabinete
Mesada
Plataforma de montaje
Saliente del panel de
control instalado
1 3/4" (4.3cm)
PRECAUCIÓN
Para la instalación deben tenerse en cuenta las dimensiones del recorte. Ampliar las dimensiones del recorte
puede resultar peligroso.
NOTA
Tolerancias del gabinete +1/16” (+1.6 mm) -0 si no se especifica lo contrario.
