Español 15
Requisitos de instalación
Lista de verificación antes de la instalación
1. Antes de preparar la abertura en la mesada, verifique que no haya conflicto entre el chasis de la parrilla y
cualquier parte del gabinete que se encuentra debajo.
2. Retire los materiales de empaque, las cajas de las rejillas, el regulador con información impresa y el paquete
de información impresa del artefacto, verifique que todas las piezas estén presentes antes de comenzar la
instalación.
Requisitos de ubicación
ANTES DE COMENZAR a instalar el artefacto, consulte la información, dimensiones y espacios libres que aparecen
a continuación. Deben cumplirse estas dimensiones para que el funcionamiento sea seguro. La ubicación del
tomacorriente y de la tubería de gas puede ajustarse para cumplir con los parámetros especificados.
PRECAUCIÓN
Este artefacto cumple con la temperatura máxima admisible para gabinetes de madera de 194 °F (90 °C).
Asegúrese de que el revestimiento de las paredes, las mesadas y los gabinetes de alrededor también soporten
dicha temperatura. De lo contrario, se podrían producir alteraciones de color, deslaminación o derretimiento.

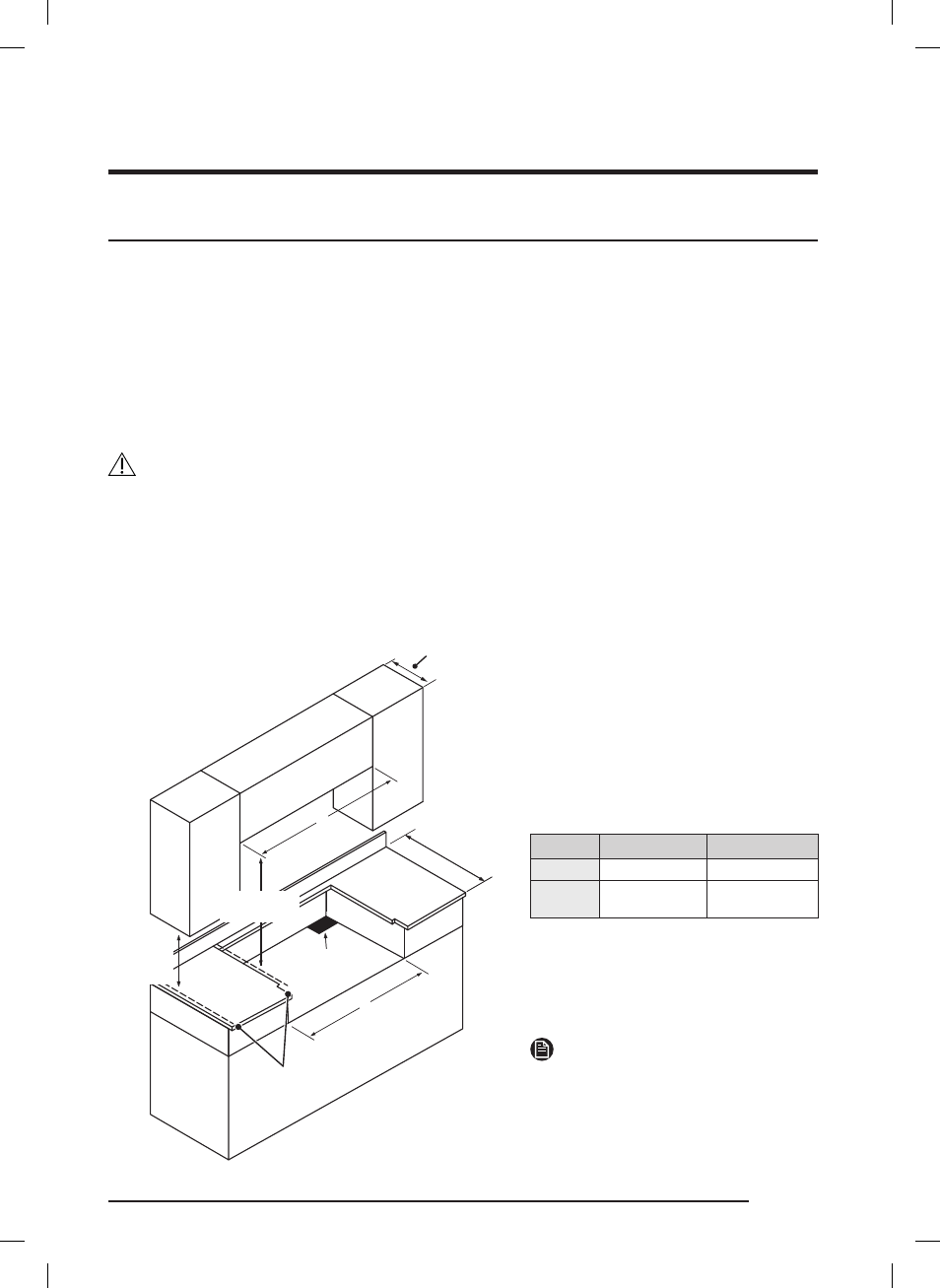

Mantenga las siguientes dimensiones mínimas de separación
B
A
13”
(33.0 mm)
máx.
3
No
ta 2
30" (762 mm)
mín. 1
Parte superior Parte superior
de la mesada de la mesada
terminada terminada
Recorte de acceso Recorte de acceso
a las conexiones a las conexiones
18"
(457 mm)
mín. 1, 3
Nivel de la
rejilla
1. Vertical a la superficie combustible desde
el nivel de la rejilla de la parrilla; si instala
una campana de ventilación superior,
también verifique las especificaciones
de la campana para conocer los espacios
libres requeridos.
2. Consulte las dimensiones del recorte del
gabinete/mesada - Vista superior.
3. Esta especificación no corresponde a
gabinetes con una distancia horizontal
superior a 10” (25.4 cm) desde el borde
de la parrilla.
Parrilla DTT36T960 DTT48T960
A 36" (91.44 cm) 48" (121.9 cm)
B
36" (91.44 cm)*
42" (106.7 cm)**
48" (121.9 cm)*
54" (137.2 cm)**
* Mínimo;
** Recomendado
A: Abertura recortada de la parrilla
B: Abertura recortada de la campana de la
estufa
NOTA
Deben mantenerse todas las separaciones
verticales con un mínimo de 18” (457 mm)
por encima de la superficie de cocción.
