1) COUPER L’ALIMENTATION SECTEUR.
IMPORTANT:

TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou d’une

chaîne connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

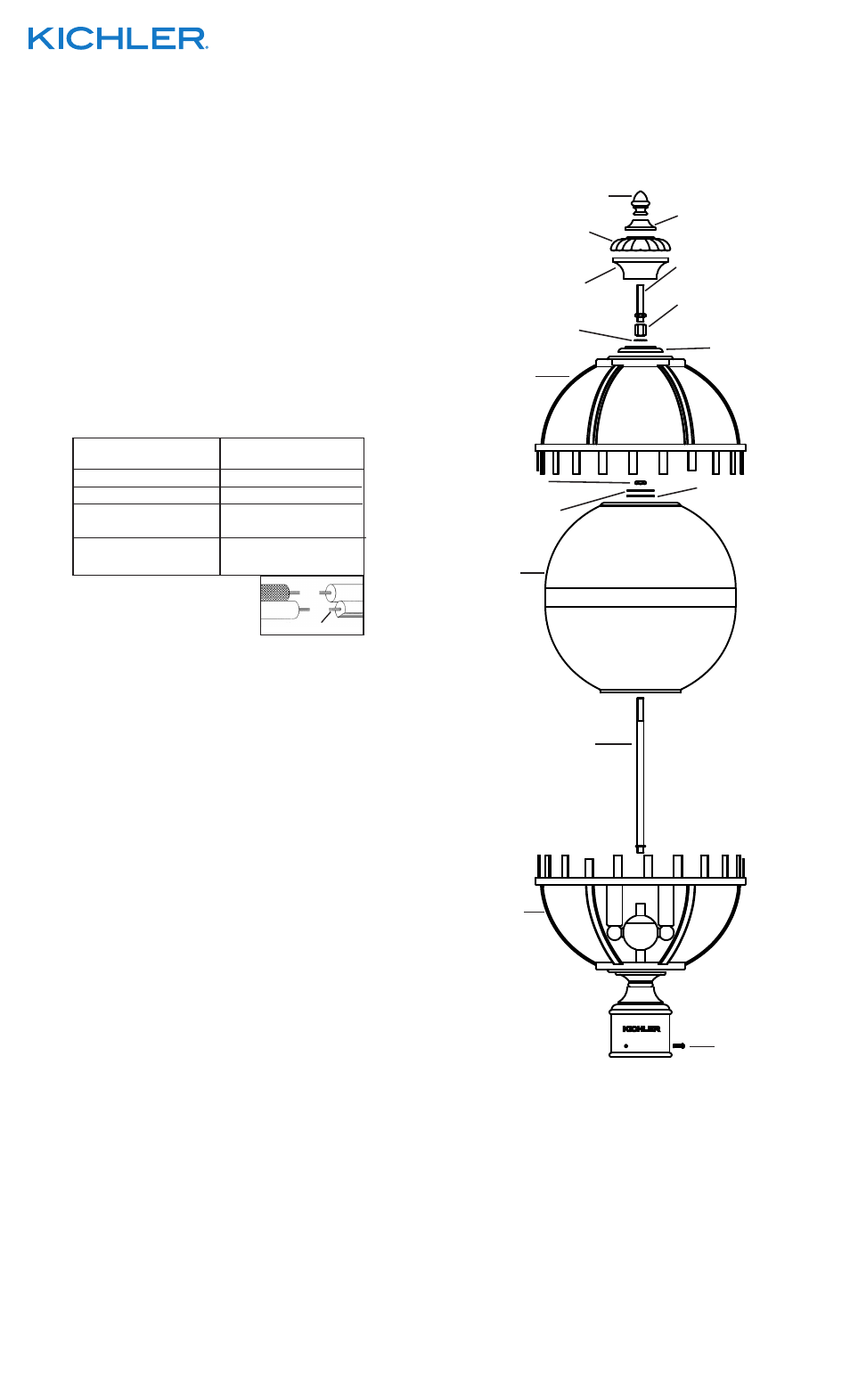

2) Passer le luminaire par dessus le support et marquer un repère

pour les trous de montage sur le support.

3) Enlever le luminaire du support.
4) Percer des trous de 1/8 po sur chacun des repères du support.
5) Si luminaire est fourni a vec un fil de mise à la terre, le

connecter à la boîte de sortie de courant de mise à la terre

avec un serre-fils (non fourni). Ne jamais connecter un fil de

mise à la terre aux fils d’alimentation noir ou

blanc.

6) Connecter les fils (connecteurs non fournis). Se porter au

tableau ci-dessous pour faire les connexions.

7) Faire glisser le luminaire sur le support et fixer à l’aide des vis.

Les vis doivent s’ajuster correctement dans les trous du

support.
8) Visser l’extrémité courte avec l’écrou hexagonal du long tube

fileté dans l’accouplement au centre du groupe de douilles.

9) Introduire l’ampoule recommandée.
10) Abaisser le verre et passer le trou dans le fond du verre sur

l’extrémité du long tube fileté. Passer le trou en bas du verre

sur le groupe de douilles. Poser soigneusement le verre au

fond de la cage.

11) Passer la rondelle caoutchoutée puis la rondelle plate sur le
tube fileté. Visser l’écrou hexagonal sur l’extrémité du tube
fileté. (NE PAS serrer avec excès).
12) Abaisser le dessus de la cage. Passer le trou dans la partie

supérieure de la cage sur l’extrémité du tube fileté sortant du

dessus du dessus du verre.

13) Passer le trou dans le capuchon sur l’extrémité du tube fileté

sortant du dessus de la cage. Placer le capuchon sur le dessus

de la cage.

14) Visser une petite rondelle sur l’extrémité du tube fileté sortant

de l’intérieur du capuchon. Serrer la rondelle contre le capuchon.

15) Visser un accouplement hexagonal sur l’extrémité du tube

fileté sortant du capuchon.

16) Abaisser la première garniture supérieure. Poser la garniture

supérieure en haut du luminaire. Passer le trou situé dans la

garniture supérieure sur l’accouplement en haut du luminaire.

17) Visser l’extrémité du tube fileté court avec l’écrou hexagonal

dans l’accouplement au centre de la première pièce de la

garniture supérieure.

18) Passer un trou dans la pièce de la garniture à bordure festonnée

sur l’extrémité du tube fileté sortant de la première pièce de la

garniture supérieure. Placer la pièce de garniture à bordure

festonnée sur le dessus de la première pièce de garniture.

19) Passer un trou dans la troisième pièce de la garniture sur

l’extrémité du tube fileté sortant du dessus de la garniture à

bordure festonnée. Placer la pièce de garniture sur le dessus

de la garniture à bordure festonnée.

20) Visser l’ornement sur l’extrémité de tube fileté sortant de la

dernière pièce de la garniture. (NE PAS serrer avec excès).

Date Issued: 1/2/15

IS-49604-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
