1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

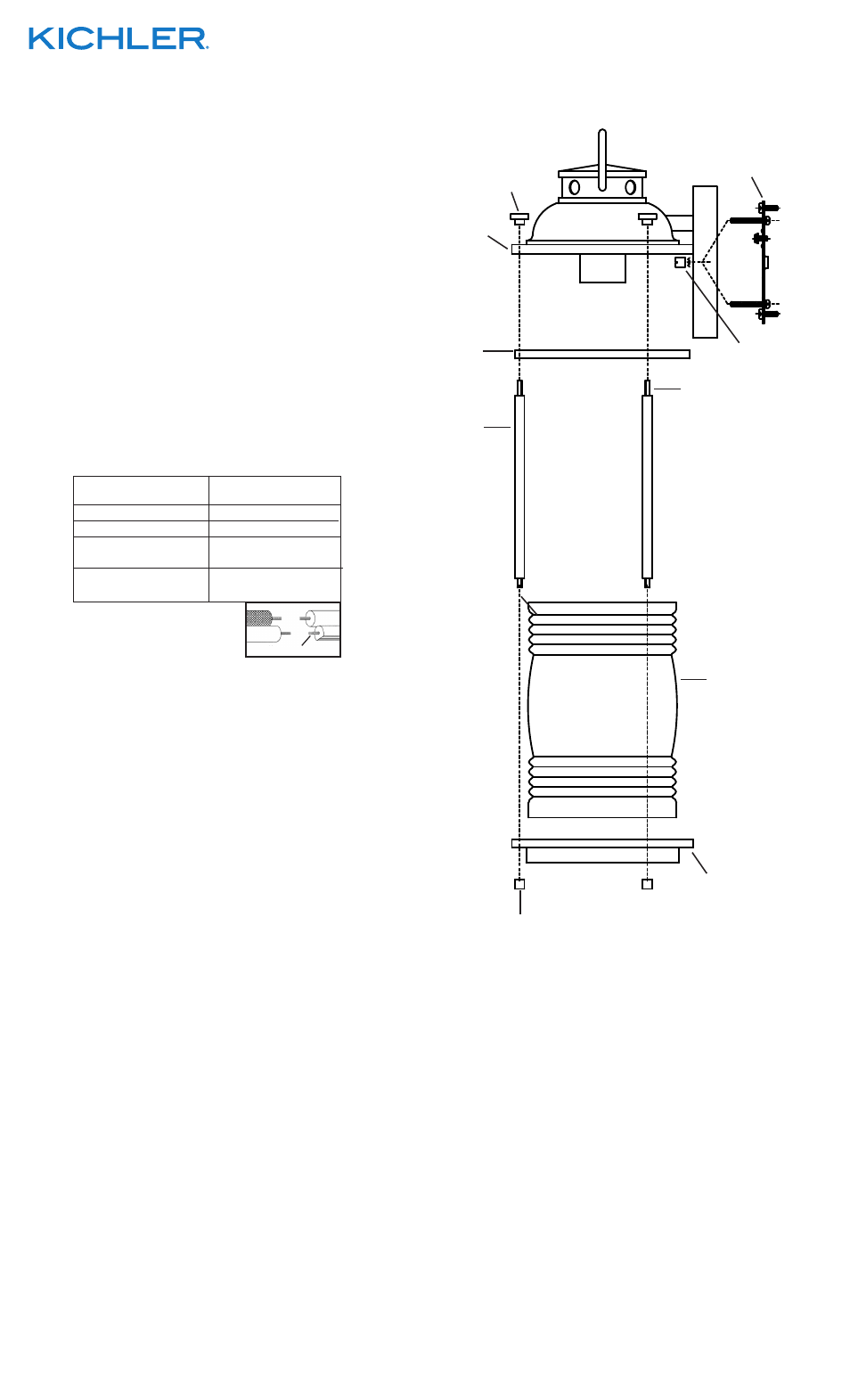

2) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis
non fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.

5) Plaquez l’applique contre le mur, en passant soigneusement
les vis de montage dans les trous du luminaire.
6) Visser les boules filetées sur les vis de montage. Serrer les
boules filetées pour fixer le luminaire au mur.
7) Introduire l’ampoule recommandée.
8) Soulever l’anneau jusqu’àu luminaire. Monter la bague dans
le bord du toit.
9) Avec la tige positionnée de manière à ce que le goujon fileté
le plus long soit sur le dessus de la tige, soulever une tige
jusqu’au luminaire. Passer le long goujon fileté sur l’extrémité
de la tige par le trou du l’anneau et le trou du toit. Serrer
l’ornement sur l’extrémité de la tige sortant du dessus du toit.
10) Répéter l’étape 9 pour les autres tiges.
11) Soulever le verre jusqu’au luminaire. Placer le verre entre les
tiges. Passer le trou en haut du verre sur l’ampoule et la
douille. Installer le bord supérieur du verre dans le toit.
12) Soulever le capuchon inférieur jusqu’au luminaire. Passer
les petits trous le long du bord du capuchon inférieur sur les
goujons filetés situés courts sur les extrémités de chaque
tige. Serrer les capuchons filetée sur des goujons filetés
dépassant du fond du capuchon inférieur. Resserrer les
capuchons filetés pour fixer le verre. (NE PAS serrer avec
excès).

INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR
ET/OU DANS DES LIEUX HUMIDES.
13) La surface de montage doit être propre, sèche, plate et de
0,6 cm plus épaisse que le cache sur tous les côtés. Tout
écart entre la surface de montage et le cache dépassant de
0,5 cm doit être rectifié selon les besoins.
14) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer
bien autour où l’arrière du cache entre en contact avec le
mur pour empêcher l’eau de passer dans la boîte de

raccordement.

Date Issued: 11/28/14

IS-49569-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
