7) Pousser l’applique contre le mur, et faire passer les vis de fixaiton dans
les trous de passage en procédant avec précautions.
8) Fixer l’applique contre le mur à l’aide des rondelles freins et du bouchon
filete.
9) Introduire l’ampoule fournie.
10) Passer une petite rondelle caoutchoutée sur chaque vis à molette.
11) Soulever le verre jusqu’au luminaire. Passer le trou du verre sur
l’ampoule.
12) Aligner les trous situés sur le côté du verre aux trous dans l’anneau sur
la douille.
13) Pousser soigneusement l’extrémité de la vis à molette dans le trou du
verre et serrer la vis à molette dans le trou sur le côté de l’anneau de la
douille.
1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Thread hexnut onto threaded pipe so that 5 threads are exposed below
hexnut. From underside of mounting strap, thread long end of threaded
pipe into hole in mounting strap until hexnut touches mounting strap.
Tighten hexnut against mounting strap.
3) Thread second hexnut onto other end of threaded pipe. Tighten hexnut
up against mounting strap.
4) Attach mounting strap to outlet box. (Screws not provided)
5) Connect fixture ground wire to outlet box ground wire with wire
connector. (Not provided.) Never connect ground wire to black or white
power supply wire.
6) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
7) Push fixture to wall, carefully passing threaded pipe through hole.
8) Secure fixture to wall using threaded cap.
9) Insert supplied bulb.
10) Slip one small rubber washer onto each thumbscrew.
11) Raise glass up to fixture. Pass hole in glass over bulb.
12) Align holes in side of glass with holes in ring on socket.
13) Carefully push end of thumbscrew into hole in glass and thread
thumbscrew into hole in side of ring on socket.
1) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Serrer un écrou hexagonal sur le tube fileté de sorte que 5 filets soient
exposés en dessous et dépasse l’écrou hexagonal. Du dessus de la
sangle de montage, serrer l’extrémité longue de tube fileté dans le trou
de la bande de fixation jusqu’à ce que l’écrou hexagonal entre en
contact avec la bande de fixation. Resserrer l’écrou hexagonal contre la
bande de fixation.
3) Visser l’écrou hexagonal sur l’extrémité du tube fileté. Resserrer l’écrou
hexagonal contre la bande de fixation.
4) Fixer la bride de montage sur la boîte à prises. (Vis non fournies).
5) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
6) Effectuer les raccordements électriques (les cosses ne sont pas
fournies). Si les fils du lustre ne sont pas noir et blanc, se reporter
au ableau ci-dessous pour effectuer les raccordements convenables et
câbler en conséquence.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 6/15/12 IS-45457-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
COLLLIER DE
FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

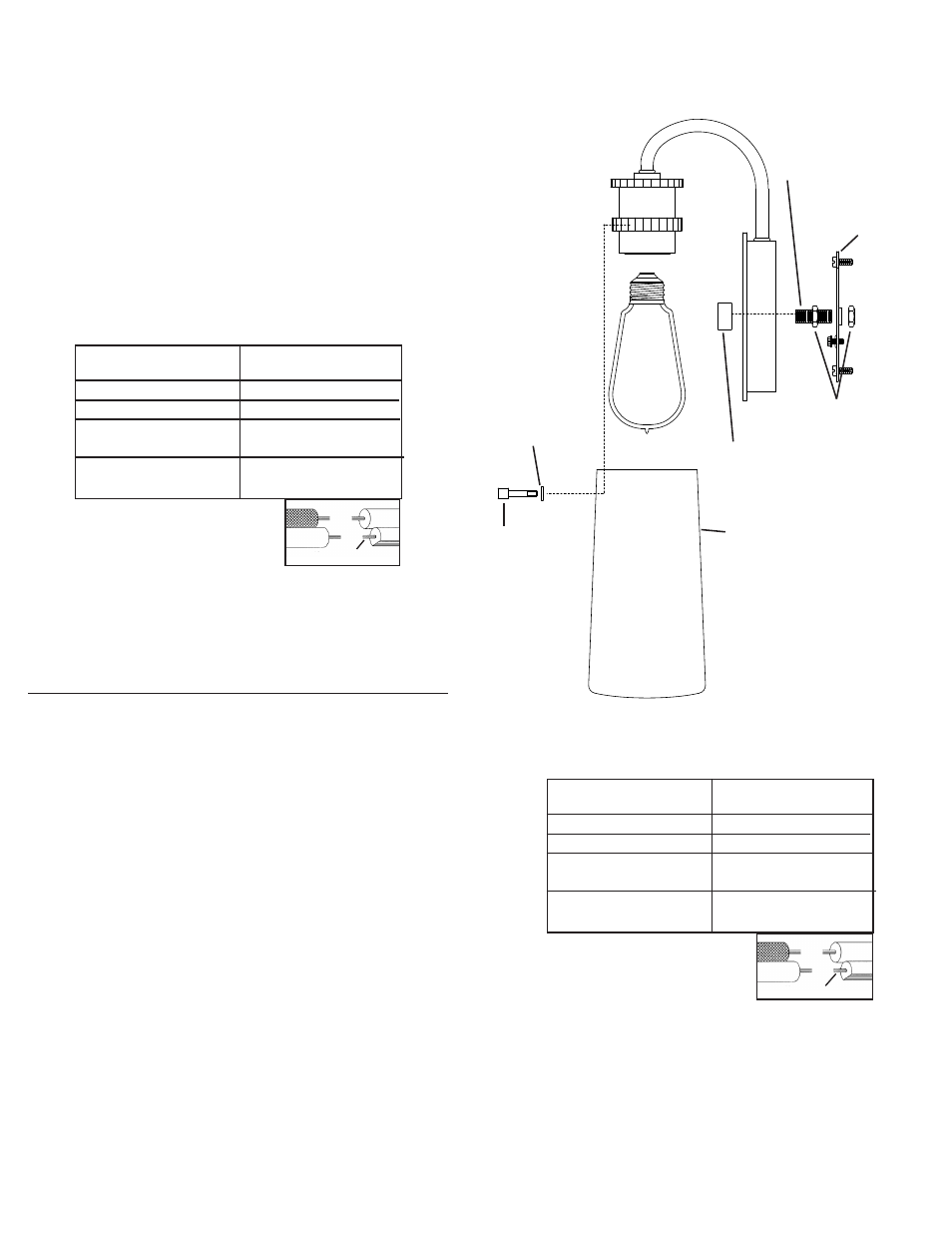

THREADED CAP
BOUCHON FILETÉE
THREADED PIPE
TUBE FILETÉE
HEXNUT
ECROU HEXAGONAL
GLASS
VERRE
THUMBSCREW
VIS À MOLETTE
SMALL RUBBER WASHER
PETITE RONDELLE
CAOUTCHOUTÉE
