INSTRUCTIONS D’INSTALLATION SEMI-RAS
1) Visser l’extrémité du tube fileté dans l’accouplement sur l’extrémité
supérieure du luminaire.
2) Abaisser le tube sur le tube fileté.
3) Passer le trou dans l’anneau de retenue sur l’extrémité du tube fileté.
Fixer l’anneau de retenue en haut du tube.
4) Passer le trou dans le cache sur l’extrémité du tube fileté. Placer le
cache sur l’anneau de retenue.
5) Glisser la rondelle de blocage sur l’extrémité du tube fileté. Visser
l’écrou hexagonal sur le tube fileté.
6) Suivre les étapes de 13 à 26 des instructions sur le Montage de la tige.
INSTRUCTIONS D’INSTALLATION DU MONT TIGE
1) Passez le fil du luminaire à travers la longue pipe filetée.
2) Visser l’extrémité du tube fileté dans l’accouplement sur l’extrémité
supérieure du luminaire.
3) Abaisser le tube sur le tube fileté.
4) Passer le trou dans l’anneau de retenue sur l’extrémité du tube fileté.
Fixer l’anneau de retenue en haut du tube.
5) Visser l’accouplement sur le tube fileté.
6) Passez le fil dans la tige et vissez la tige en haut du corps du
luminaire.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige
indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
7) Passez le fil dans les tiges restantes et vissez les tiges ensemble.
8) Visser un petit tube fileté dans l’extrémité de chaque boucle.
9) Attachez la petite bouche à l’extrémité de la tige supérieure.
10) Passez le tube fileté à l’extrémité de la seconde boucle à travers le
trou dans le cache.
11) Passer une rondelle de blocage sur l’extrémité de la tube fileté.
12) Attacher le maillon de la chaîne à la petite boucle située à l’extrémité
de la tige ainsi qu’à la boucle située sur l’abat-jour.
13) Insérez l’ampoule recommandée.
14) Visser l’extrémité tube fileté avec le talon l déjà installé dans
l’accouplement sur la partie inférieure du luminaire.
15) Passer la rondelle plate puis la rondelle caoutchoutée sur le tube
fileté.
16) Faire passer le trou dans le diffuseur par-dessus l’extrémité du tuyau
fileté.
17) Passer la rondelle caoutchoutée puis la rondelle plate sur le tube
fileté et visser l’écrou hexagonal sur l’extrémité du tube fileté.
18) Passer la garniture inférieure sur le tube fileté et visser l’ornement
sur le tube fileté. (NE PAS serrer avec excès).
19) Soulever l’abat-jour jusqu’au luminaire. Aligner les trous situés dans
les supports de l’abat-jour aux trous dans les supports sur le
luminaire.
20) Depuis le cache intérieur, serrer les vis par les trous dans le support
sur le cache ainsi que par les trous du support sur le luminaire.
Visser les boutons sur chaque extrémité des vis. Serrer les boules
pour fixer le cache sur le luminaire.
21) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)
qui contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
22) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
23) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour convenir à
la position de l’applique.
24) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
25) Pousser le luminaire vers le plafond en passant soigneusement les
vis de montage par les trous dans le cache.
26) Fixer le luminaire au plafond à l’aide des boutons moletés.
Date Issued: 1/18/13
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
3
IS-65374-CB
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
SMALL LOOP
PETITE BOUCLE
4
STEM
TIGE
CHAIN LINK
MAILLON DE LA
CHAÎNE
4
3
HEXNUT
ECROU HEXAGONAL
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
BOTTOM TRIM
GARNITURE INFÉRIEURE

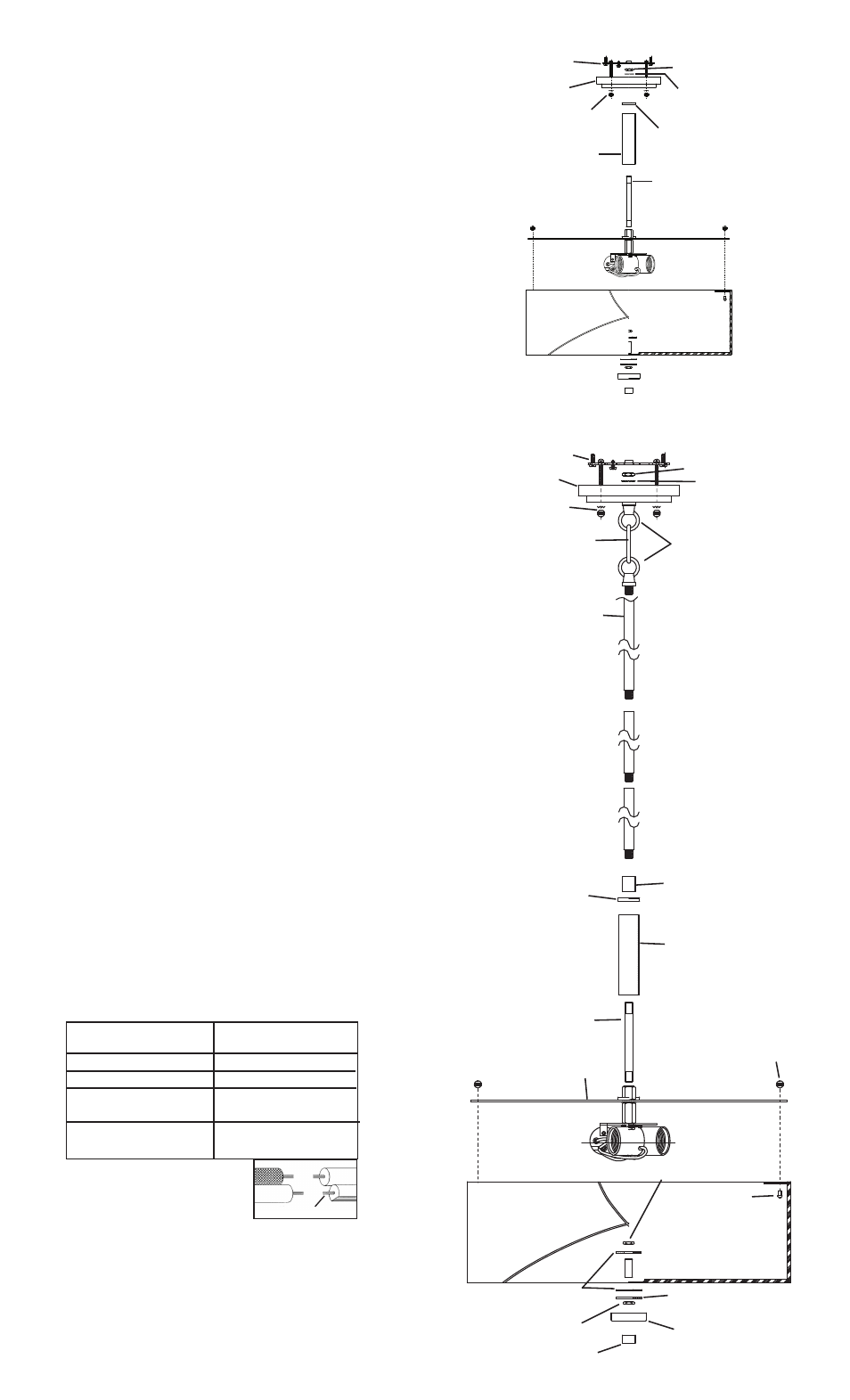

STEM MOUNT INSTALLTION
INSTALLATION DU MONT TIGE
SEMI FLUSH INSTALLATION
INSTALLATION SEMI-RAS
MOUNTING STRAP
PATTE DE FIXATION
KNURL KNOB
BOUTON MOLETÉ
COUPLING
ACCOUPLEMENT
CANOPY
CACHE
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE
BLOCAGE
TUBE
TUBE
THREADED PIPE
TUBE FILETÉ
CHECK RING
ANNEAU DE
RETENUE
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE
BLOCAGE
TUBE
TUBE
THREADED PIPE
TUBE FILETÉ
CHECK RING
ANNEAU DE RETENUE
HEXNUT
ECROU HEXAGONAL
BALL KNOB
BOUTON
BRACKET
SUPPORT
SCREW
VIS
