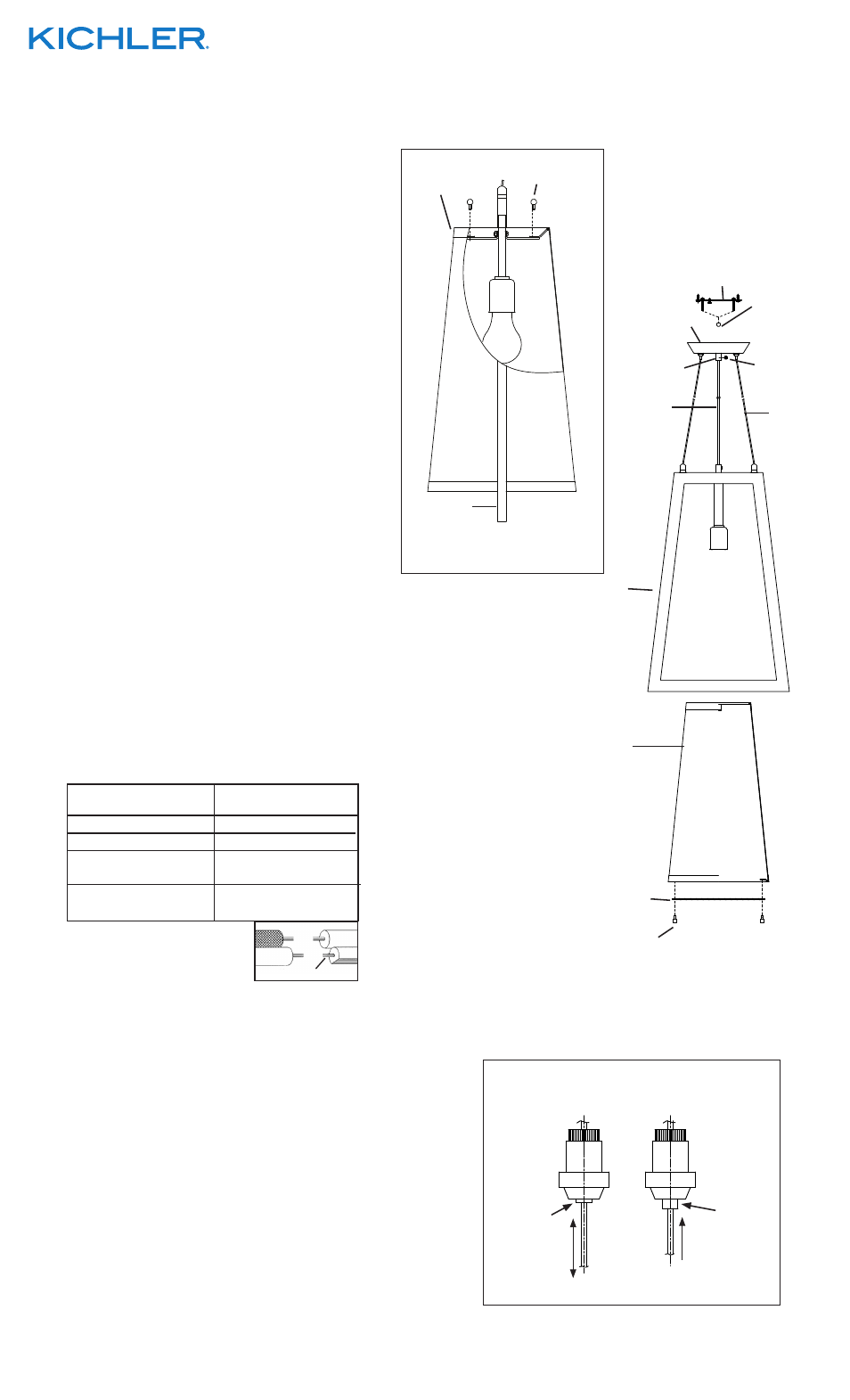

1) Placer le cache entre le cadre du luminaire.

2) Passer le trou en haut du cache sur la douille.

3) Soulever le cache et placer les supports sur l’intérieur du

cache sur le dessus des supports fixés au luminaire.

4) Aligner les trous situés dans les supports du cache aux

trous dans les supports du luminaire.

5) Visser les goujons à bille par les trous dans les supports sur

le cache et dans les trous dans les supports du luminaire.

Serrer les goujons à bille pour fixer le cache.

6) Ajuster la longueur des 4 câbles pour obtenir la hauteur

désirée pour le luminaire monté. (Voir le plan d’ajustement)

Pour élever le luminaire : pousser le câble dans la verrière.

Relâcher le câble pour bien le sécuriser.

Pour abaisser le luminaire : Pousser le bouton dans

l’ajusteur de câble et tirer le câble vers le bas. Relâcher le

bouton pour bloquer le câble.

REMARQUE : Avec un bouton enfoncé, le câble se soulève

et s’abaisse.

Sans un bouton enfoncé, le câble se soulève et se bloque.

(VOIR : DÉTAILS D’AJUSTEMENT DU CÂBLE)

7) Passer le cordon central du luminaire par le trou dans le

tube court sur le centre du cache. Faire correspondre la

longueur du cordon central à la longueur des câbles. Serrer

la vis de pression par le trou sur le côté du tube central.

Serrer la vis de pression pour fixer le cordon central.

8) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

9) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

10) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

11) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

12) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

13) Fixer le luminaire au plafond à l’aide des boutons moletés.

14) Introduire l’ampoule recommandée.

15) Soulever le diffuseur jusqu’au luminaire. Aligner les trous

dans le diffuseur aux trous dans le support en bas de la

cage.

16) Visser les goujons à bille par les trous par les trous dans le

diffuseur et dans les trous situés dans le support en bas du

luminaire. Serrer les goujons à bille pour fixer le cache.

REMARQUE : Ajuster d’une position du luminaire après installation

pour une mise à niveau de 2,5 cm ou moins. (VOIR : DÉTAILS

D’AJUSTEMENT DU CÂBLE)

Date Issued: 9/27/13

IS-43361-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

PRESSED

CABLE ADJUSMENT DETAIL

DÉTAILS D’AJUSTEMENT DU CÂBLE

NOT

PRESSED

UP & DOWN

UP ONLY
