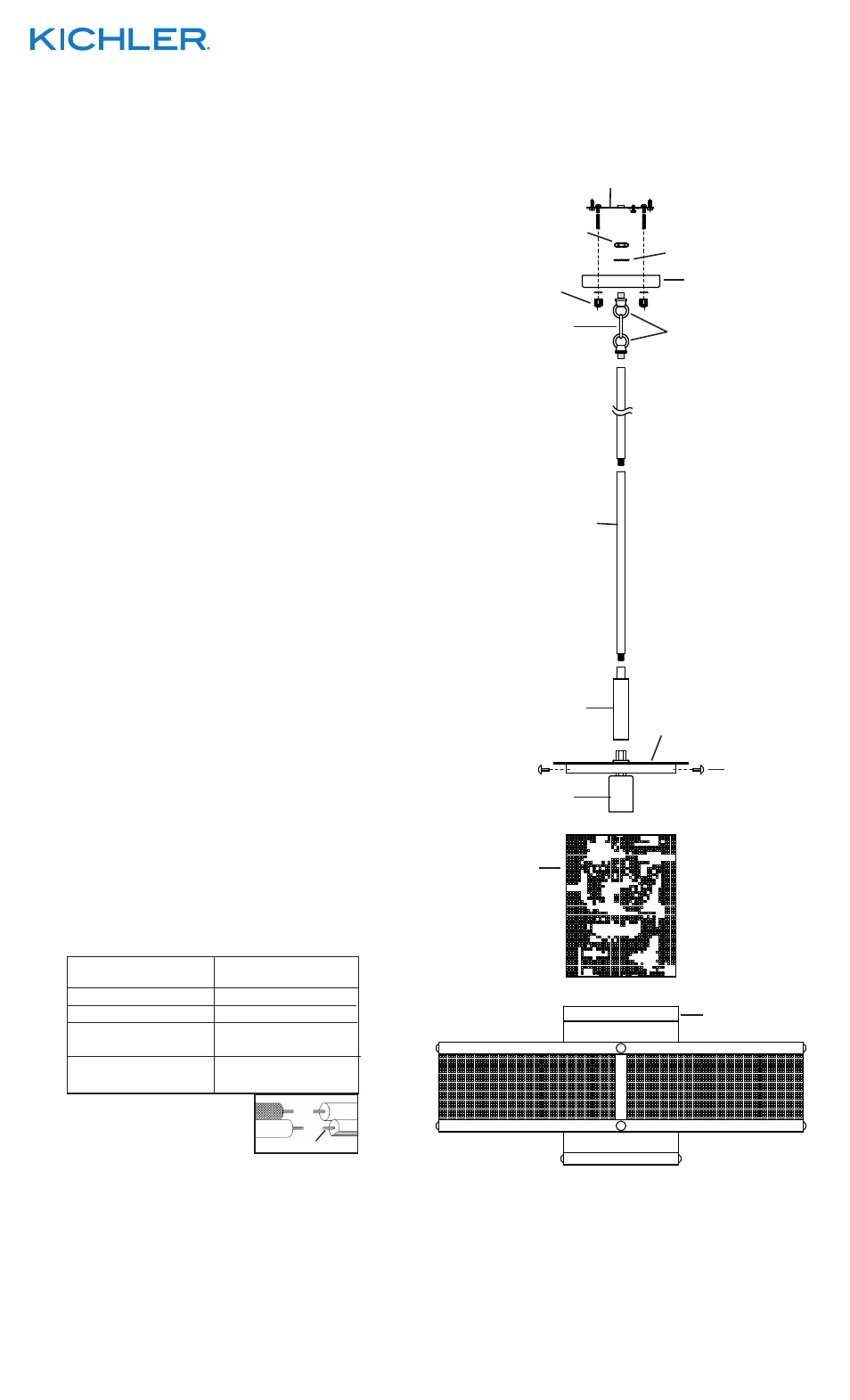

Kichler 43573 Manuel d'utilisation

Page 2

Advertising

1) Abaisser le verre dans la cage. Aligner les trous situés en

haut du verre à ceux situés le long du bord supérieur de la

cage.

2) Abaisser le capuchon supérieur avec la douille vers le verre

et la cage. Passer les douilles vers le bas à travers la partie

supérieure du verre. Placer le bord du capuchon supérieur à

l’intérieur du verre. Aligner les trous le long du bord de

capuchon supérieur à ceux qui sont situés dans le verre et

la cage.

3) Serrer une vis dans chaque trou le long du bord du bouchon

et dans les trous de la cage et du verre.

IMPORTANT: Insérer chaque vis à molette dans les trous du

bouchon. NE PAS serrer définitivement les vis à molette

jusqu’à ce que toutes les vis soient en place. Lorsque toutes

les vis sont en place, serrer chaque vis à molette pour fixer

le bouchon sur la cage et le verre.

4) Passer le fil du luminaire depuis l’accouplement sur le

capuchon supérieur par le tube central.

5) Visser le tube central sur l’accouplement en haut du capuchon

supérieur.

6) Passer le fil du tube central par la tige et visser la tige en

haut du tube central.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

7) Passez le fil dans les tiges restantes et vissez les tiges

ensemble.

8) Passez le fil du luminaire dans la première boucle. Attachez

la boucle à l’extrémité de la tige supérieure.

9) Passer le fil du luminaire à travers la seconde boucle et à

travers le trou dans l’abat-jour.

10) Passer le tube fileté à l’extrémité de la seconde boucle par

le trou situé dans le cache.

11) Passer le fil du luminaire à travers le trou dans la rondelle

blocage. Visser la rondelle de blocage su le tube fileté

sortanat de l’intérieur du cache.

12) Passer le fil du luminaire à travers le trou dans l’ecrou

hexagonal. Visser l’écrou hexagonal sur le tube fileté.

13) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

14) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

15) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

16) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

17) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

18) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

19) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

Date Issued: 9/26/14

IS-43573-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
