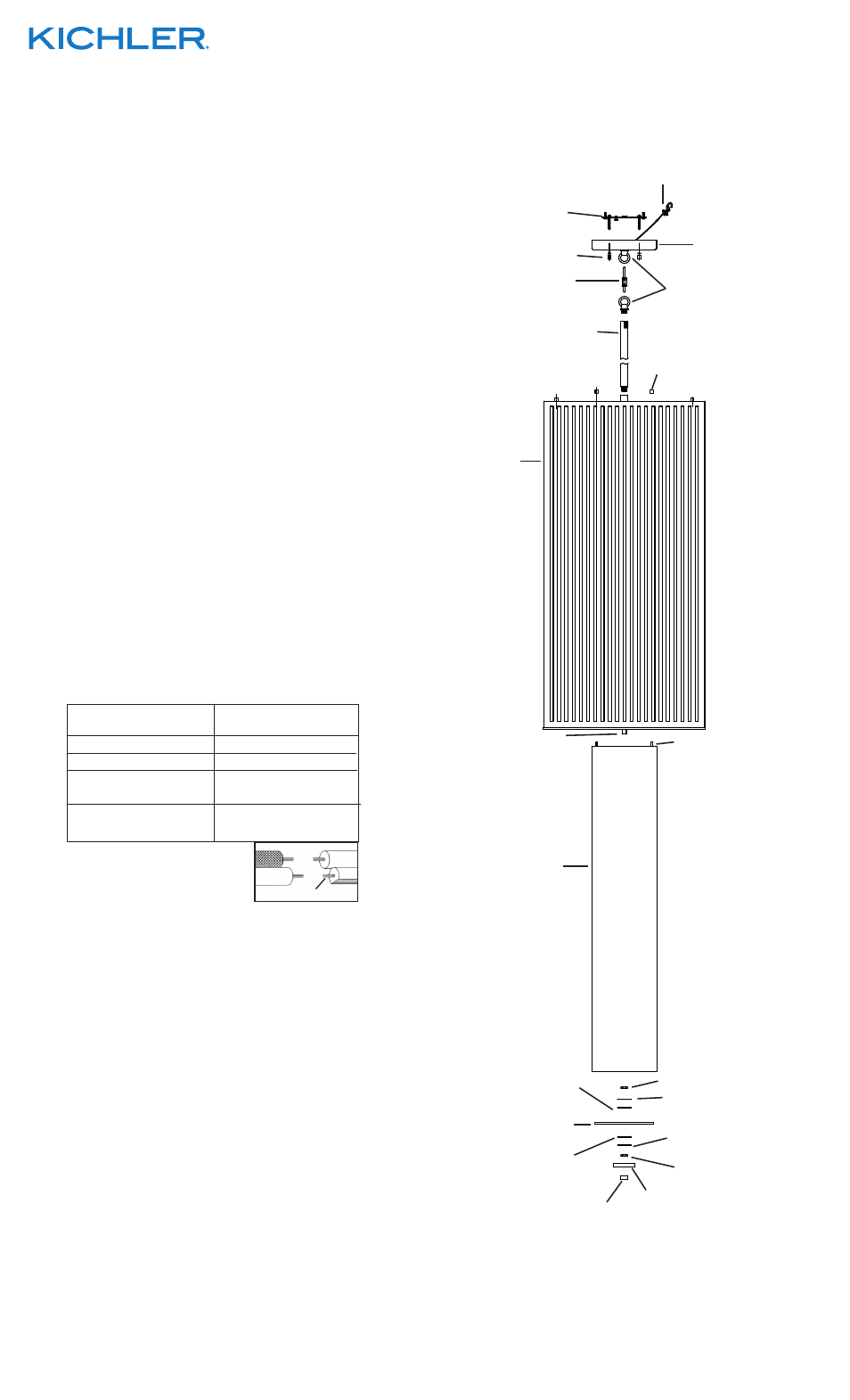

1) Passez le fil dans la tige et vissez la tige en haut du corps du

luminaire.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

2) Passez le fil dans les tiges restantes et vissez les tiges
ensemble.
3) Visser un petit tube fileté dans l’extrémité de chaque boucle.
4) Attachez la petite bouche à l’extrémité de la tige supérieure.
5) Passer le tube fileté à l’extrémité de la petite bouche par le

trou situé dans le cache.

6) Passer le câble de sécurité sur le tube fileté.
7) Passer la rondelle de blocage sur le tube fileté sortant de

l’intérieur du cache.Visser l’écrou hexagonal sur le tube

fileté.
8) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

9) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

10) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

11) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

12) Fixer le câble de sécurité à la fente dans le support de
montage.
13) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

14) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

15) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

16) Insérez l’ampoule recommandée.
17) Soulever l’abat-jour vers le luminaire. Installer l’abat-jour à

l’intérieur de la cage sur le luminaire.

18) Passer les extrémités des goujons filetés sur la partie

supérieure de l’abat-jour à travers les trous dans le support

sur la partie supérieure de la cage.

19) Visser les bouchons filetés sur les extrémités des goujons

filetées. Serrez les bouchons filetés pour fixer l’abat-jour à la

place.
20) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
21) Passer la rondelle plate puis la rondelle caoutchoutée sur le

tube fileté.

22) Faire passer le trou dans le diffuseur par-dessus l’extrémité

du tube fileté.

23) Passer la rondelle caoutchoutée puis la rondelle plate sur le

tube fileté. Visser l’écrou hexagonal sur l’extrémité du tube

fileté. (NE PAS serrer avec excès).

24) Passer la garniture inférieure sur le tube fileté.
25) Visser l’ornement sur le tube fileté. (NE PAS serrer avec
excès).

Date Issued: 10/4/13

IS-42792-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
