1) Passer le tube court sur l’extrémité du tube fileté.
2) Visser la boucle sur le tube fileté sur la partie supérieure du luminaire.
3) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
4) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le
collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec
un écrou hexagonal.
5) Visser un second écrou hexagonal de manière à ce qu’il touche presque
le premier. Visser ensuite le tube fileté sur la patte de fixation, en le
faisant dépasser et en dirigeant la partie filetée des vis vers la boîte de
jonction. Visser un troisième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière de la sangle de montage. Visser un troisième
écrou hexagonal sur l’extrémité du tube fileté sortant de l’arrière de la
sangle de montage.
6) Connecter la patte de fixation à la boîte de jonction.
7) Dévisser la bague filetée du collier-écrou. Passer le cache sur le
collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être
apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le
haut ou vers le bas. Enlever le cache.
8) Une fois bien positionné, serrer les deux écrous hexagonaux, supérieur
et inférieur, contre le dessous et le dessus de la sangle de montage.
9) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.
Attacher la chaine (avec l’assemblage connecté) au bas du collier-
écrou. Dévisser la bague filetée et laisser glisser le cache et la bague
filetée.
10) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout
dans les anneaux de la chaîne en espaçant au maximum de 3 po.
Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube
fileté et la boîte de jonction.
11) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
12) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
13) Placer le cache au plafond.
14) Fixer le cache en serrant la bague filetée sur le collier-écrou.
15) Passer le tube fileté jusqu’à environ la moitié par le trou dans la partie
inférieure du verre.
16) De l’intérieur du verre, passer la rondelle caoutchoutée puis la rondelle
plate sur l’extrémité du tube fileté. Visser l’écrou hexagonal sur le tube
fileté.
17) Passer la rondelle caoutchoutée puis la rondelle plate sur l’extrémité du
tube fileté ressortant de l’extérieur du verre.
18) Visser l’écrou hexagonal sur le tube fileté.
19) Passer la garniture inférieure sur l’extrémité du tube fileté.
20) Visser l’ornement sur le tube fileté. (NE PAS serrer avec excès)
21) Passer une rondelle sur l’extrémité de chaque goujon à bille.
22) Soulever le verre jusqu’au luminaire. Aligner les trous dans le verre aux
trous situés sur les extrémités de l’araignée.
23) Passer l’extrémité du goujon à bille par le trou dans le verre et par celui
de l’araignée. Resserrer le goujon à bille pour fixer le verre. (NE PAS
serrer avec excès).
Date Issued: 4/27/12 IS-43180-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

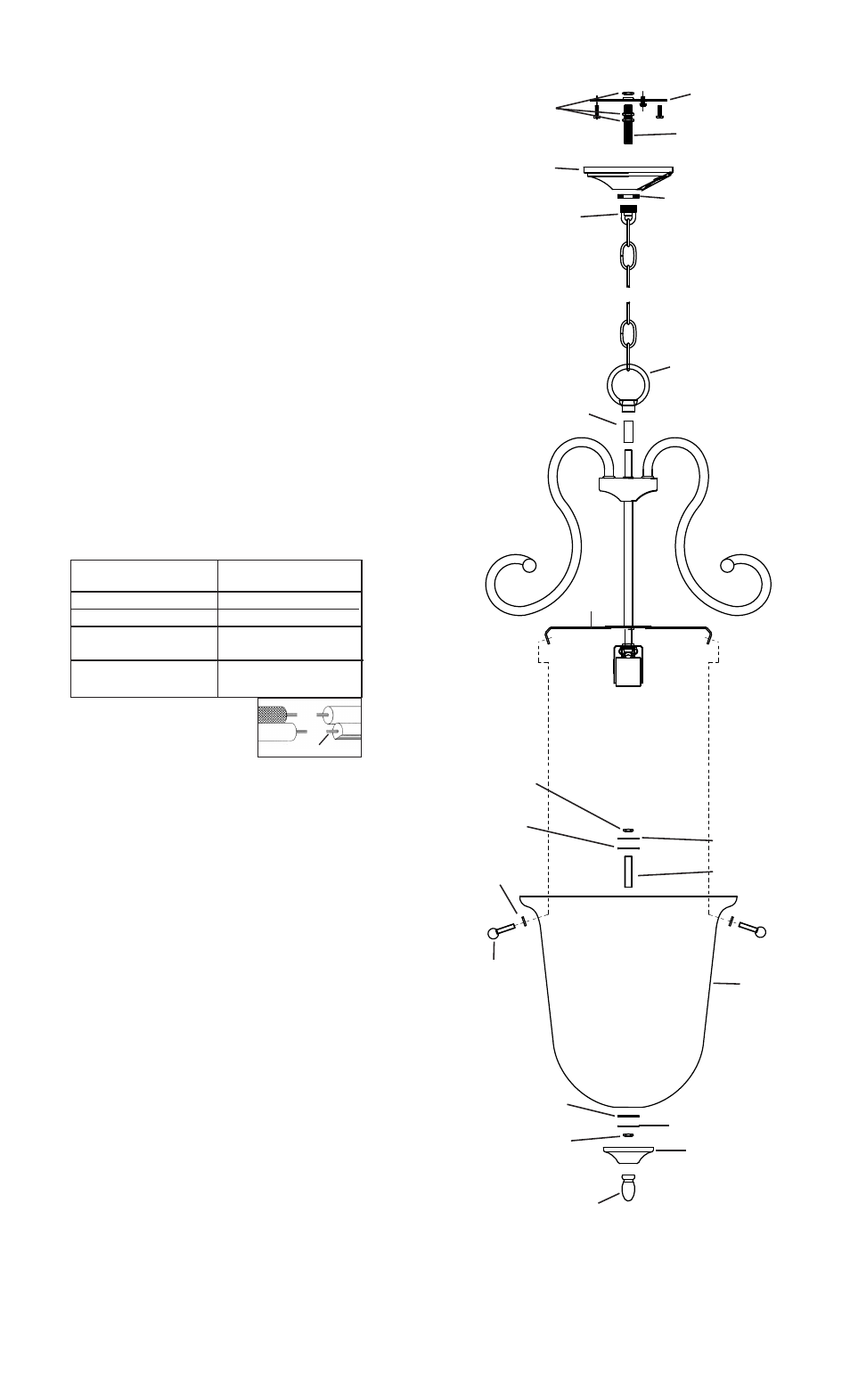

MOUNTING STRAP
PATTE DE FIXATION
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
SCREW COLLAR LOOP
COLLIER-ÉCROU
CANOPY
CACHE
THREADED RING
BAGUE FILETÉE
LOOP
BOUCLE
GLASS
VERRE
SHORT TUBE
TUBE COURT
FINIAL
ORNEMENT
TRIM
GARNITURE
RUBBER WASHER
RONDELLE CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
SPIDER
ARAIGNÉE
HEXNUT
ECROU HEXAGONAL
BALL STUD
GOUJON À BILLE
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
HEXNUT
ECROU HEXAGONAL
THREADED PIPE
TUBE FILETÉ
