Kichler 43231 - Manuel

5) Effectuer les raccordements électriques (les cosses ne sont pas
fournies). Si les fils du lustre ne sont pas noir et blanc, se reporter
au ableau ci-dessous pour effectuer les raccordements convenables et
câbler en conséquence.
6) Rapprocher le luminaire du plafond en passant soigneusement le tube
fileté par le trou.
7) Fixer le luminaire au plafond à l’aide de l’ornement.
8) Soulever le verre jusqu’au luminaire. Passer le trou dans le verre sur la
douille.
9) Serrer l’anneau de la douille sur la douille. Resserrer l’anneau de la
douille pour bien fixer le verre. (NE PAS serrer avec excès).
1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Thread hexnut onto threaded pipe so that 5 threads are exposed above
hexnut. Thread that end of the threaded pipe into mounting strap and
tighten hexnut against mounting strap. Screw second hexnut onto end
of threaded pipe protruding from back of mounting strap.
3) Attach mounting strap to outlet box. (Screws not provided.)
4) Connect fixture ground wire to outlet box ground wire with wire
connector. (Not provided.) Never connect ground wire to black or white
power supply wire.
5) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
6) Push fixture to ceiling, carefully passing threaded pipe through hole.
7) Secure fixture to ceiling with finial.
8) Raise glass up to fixture. Pass hole in glass over socket.
9) Thread socket ring onto socket. Tighten socket ring to secure glass in
place. (DO NOT over tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Serrer l’écrou hexagonal sur le tube fileté de sorte que 5 filets soient
exposés au-dessus de l’écrou hexagonal. Visser cette extrémité du tube
fileté sur la bride de montage et serrer l’écrou hexagonal contre la bride
de montage. Visser le deuxième écrou hexagonal sur l’extrémité du tube
fileté sortant de l’arrière du support de montage.
3) Fixer la bride de montage sur la boîte à prises. (Vis non fournies).
4) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
IS-43231-CB Date Issued: 4/27/12

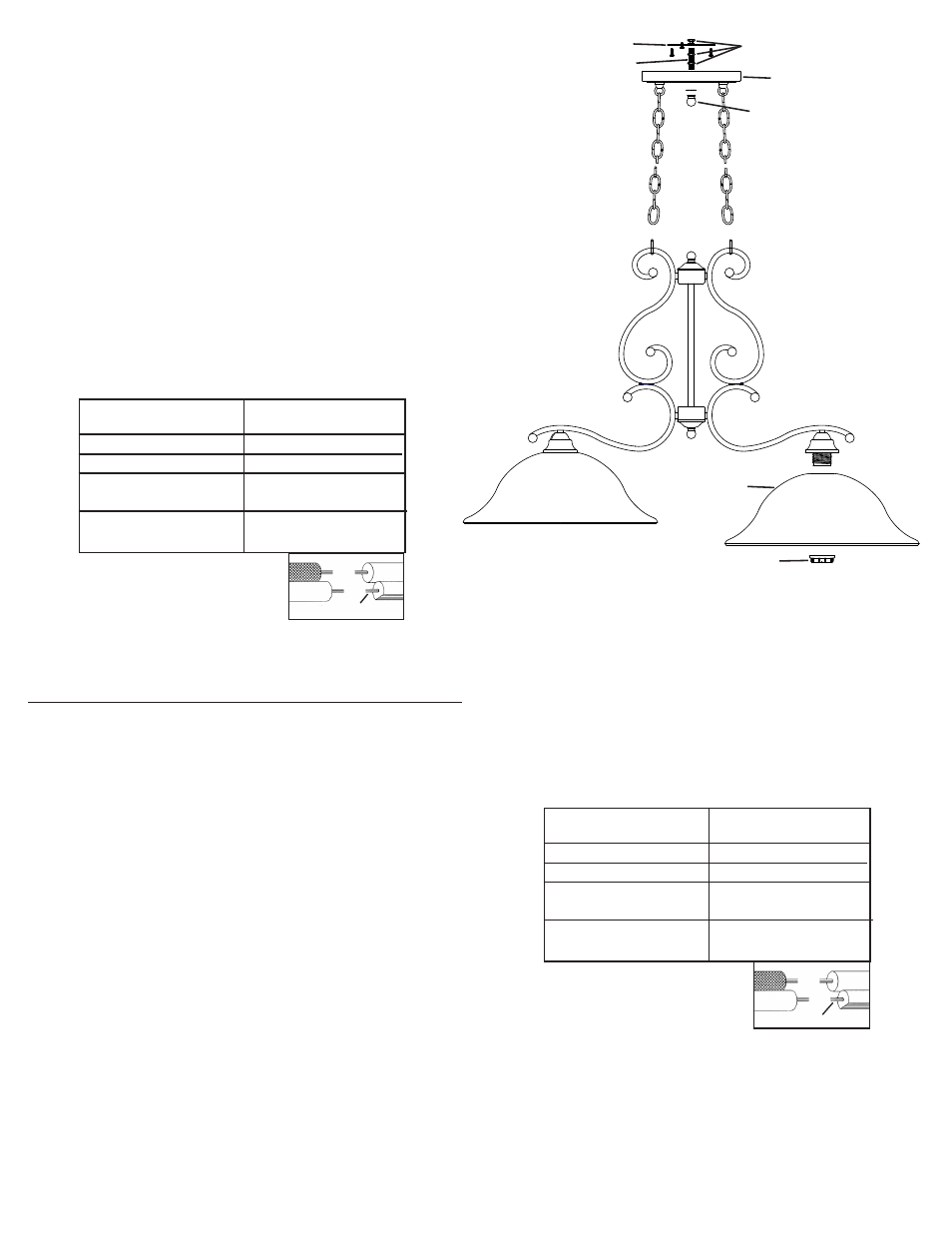

MOUNTING STRAP
SUPPORT DE MONTAGE
GLASS
VERRE
CANOPY
CACHE
HEXNUT
ECROU HEXAGONAL
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
THREADED PIPE
TUBO ROSCADO
FINIAL
ORNEMENT
SOCKET RING
ANNEAU DE LA DOUILLE
