1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position.
2) Find the appropriate threaded holes on mounting strap.
Assemble mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided).
Mounting strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
5) Push fixture to ceiling, carefully passing mounting screws
through holes in canopy.
6) Thread knurl knobs onto mounting screws. Tighten knurl
knobs to secure fixture to ceiling.
7) Screw short end of threaded pipe with bead into hole in
bottom of socket cluster.
8) Thread hexnut onto end of threaded pipe.
9) Slip flat washer then rubber washer over end of threaded pipe.
10) Raise glass up to fixture, carefully passing threaded pipe
through hole in glass.
11) Slip rubber washer then flat washer over end of threaded
pipe.
12) Screw hex coupling onto end of threaded pipe protruding
from bottom of glass. (DO NOT over tighten.)
13) Thread end of short threaded pipe into hex coupling.
14) Pass bottom trim over end of small threaded pipe and screw
finial onto end of threaded pipe. (DO NOT over tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 8/22/14 IS-43655-CB

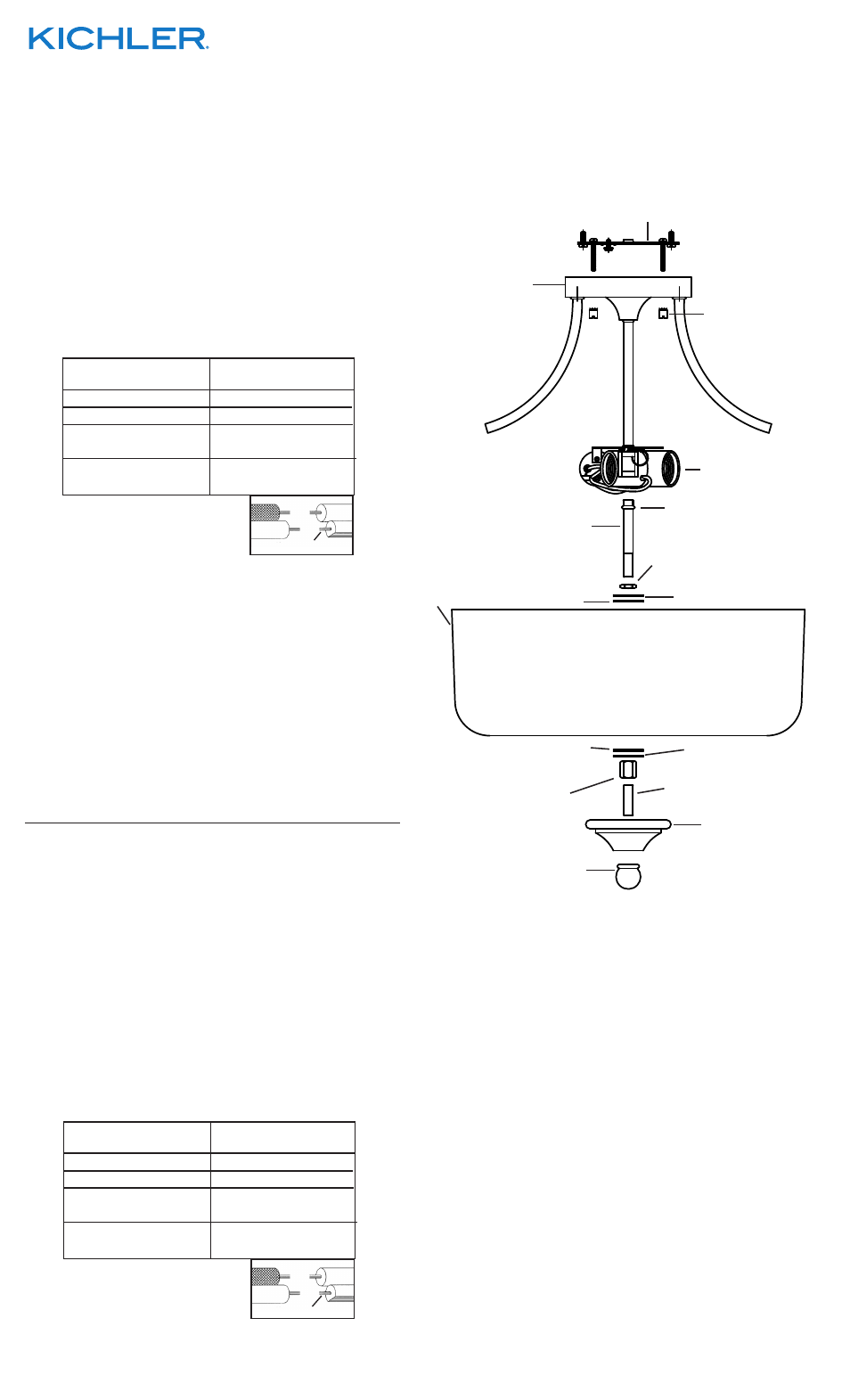

MOUNTING STRAP
COLLIER DE FIXATION
CANOPY
CACHE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THREADED BALL
BOULE FILETÉ
We’re here to help
866-558-5706
Hrs: M-F 9am to 5pm EST
5) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
6) Fixer le luminaire au plafond à l’aide des boutons moletés.
7) Vissez l’extrémité du tube fileté avec le talon dans le trou
dans le fond de la groupe de douille.
8) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
9) Passer la rondelle plate puis la rondelle caoutchoutée sur le
tube fileté.
10) Soulever le verre vers le luminaire et passer le tube fileté par
le trou dans le verre.
11) Passer la rondelle caoutchoutée puis la rondelle plate sur le
tube fileté.
12) Visser l’accouplement hexagonale sur l’extrémité du tube
fileté faisant saillie depuis le fond du verre. (NE PAS serrer
avec excès).
13) Vissez l’extrémité du tube fileté court dans l’accouplement
hexagonale.
14) Passer la garniture inférieure sur le tube fileté et visser
l’ornement sur le tube fileté. (NE PAS serrer avec excès).
GLASS
VERRE
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
HEX COUPLING
ACCOUPLEMENT
HEXAGONAL
BOTTOM TRIM
GARNITURE INFÉRIEURE
THREADED PIPE
TUBE FILETÉ
BEAD
TALON
SOCKET CLUSTER
GROUPE DE DOUILLE
RUBBER WASHER
RONDELLE
CAOUTCHOUTÉE
FLAT WASHER
RONDELLE PLATE
HEXNUT
ECROU HEXAGONAL
SHORT THREADED PIPE
TUBE FILETÉ COURT
