IMPORTANTES CONSIGNES DE SÉCURITÉ

UNE AMPOULE ALLUMÉE EST BRÛLANTE !

AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE
BLESSURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à
l’aide de l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est
ressentie sur la peau. (La lumière est intense et peut provoquer
des coups de soleil).
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir les matériaux à l’écart d’une ampoule pour éviter qu’ils
ne brûlent.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale
indiquée (watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu
doux. L’huile de la peau peut endommager l’ampoule.

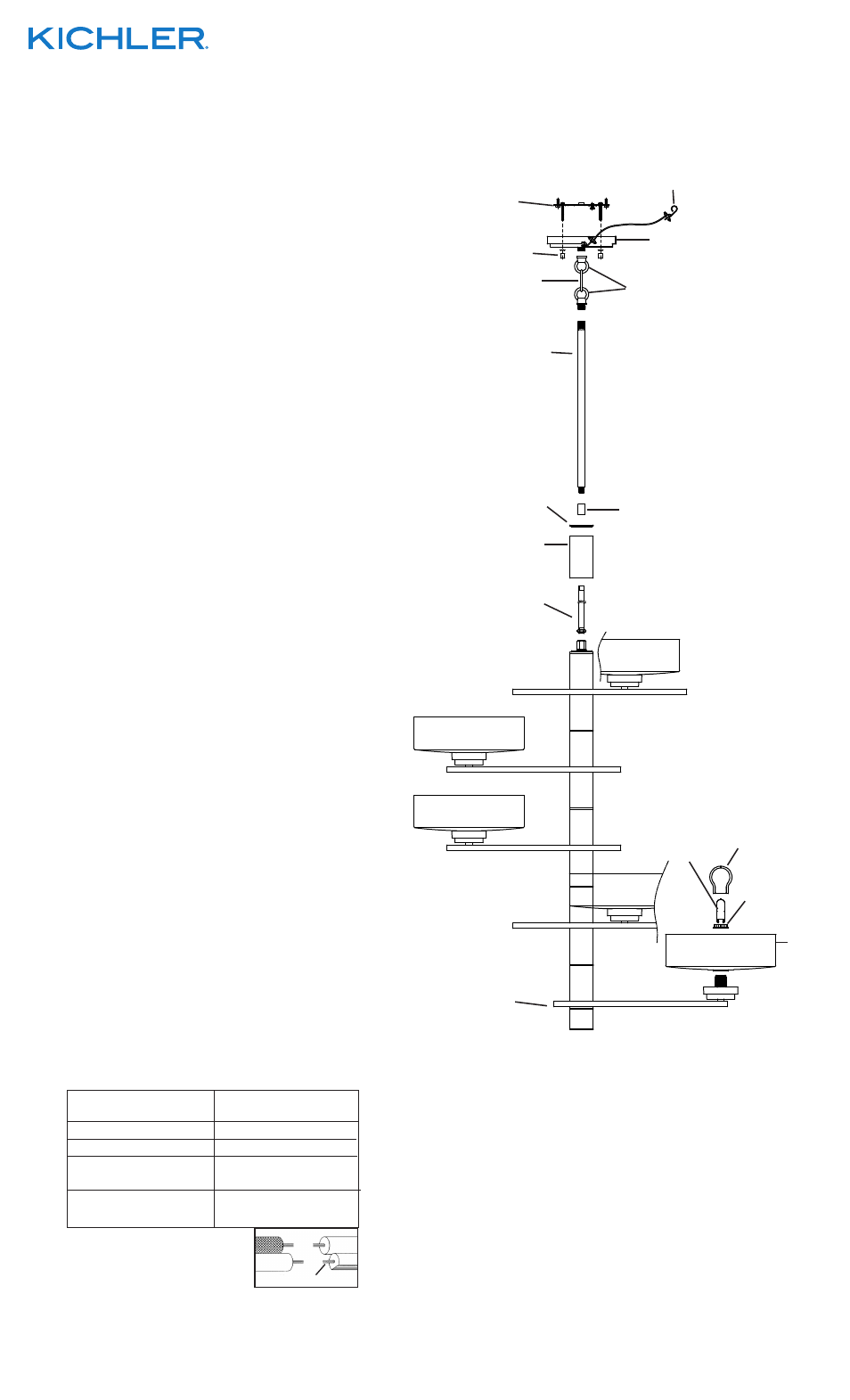

1) Passer le fil du luminaire par le long tube fileté.
2) Visser l’extrémité du tube fileté long avec l’écrou hexagonal

dans l’accouplement sur la partie supérieure du luminaire.

3) Passer le fil du luminaire par le tube. Abaisser le tube sur le

tube fileté.

4) Passer le fil du luminaire par le trou dans le capuchon

supérieur. Passer le trou dans le capuchon supérieur sur le

tube fileté. Placer le capuchon supérieur en haut du tube.

5) Passer le fil du luminaire par l’accouplement. Visser

l’accouplement sur l’extrémité du tube fileté.

6) Passez le fil dans la tige et vissez la tige au couplage en

haut du corps du luminaire. REMARQUE: Appliquer le frein

filet sur tous les filets de la tige indiqués par le symbole (3)

pour empêcher la rotation accidentelle du luminaire pendant

le nettoyage, remplacement de lampe, etc.

7) Passez le fil dans les tiges restantes et vissez les tiges

ensemble.

8) Visser un petit tube fileté dans l’extrémité de chaque boucle.
9) Attachez la petite boucle à l’extrémité de la tige supérieure.
10) Passer le tube fileté à l’extrémité de la petite bouche par le

trou situé dans le cache.

11) Passer la rondelle de blocage sur le tube fileté sortant de

l’intérieur du cache. Visser l’écrou hexagonal sur le tube

fileté.

12) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

13) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position d’Arrêt.

14) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

15) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

16) Fixer le câble de sécurité à la fente dans le support de

montage.

17) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

Date Issued: 10/4/13

IS-43366-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
