1) Ajuster la longueur des 4 câbles pour obtenir la hauteur
désirée pour le luminaire monté. (Voir le plan d’ajustement)
Pour élever le luminaire : pousser le câble dans la verrière.
Relâcher le câble pour bien le sécuriser.
Pour abaisser le luminaire : Pousser le bouton dans
l’ajusteur de câble et tirer le câble vers le bas. Relâcher le
bouton pour bloquer le câble.
REMARQUE : Avec un bouton enfoncé, le câble se soulève
et s’abaisse.
Sans un bouton enfoncé, le câble se soulève et se bloque.
(VOIR : DÉTAILS D’AJUSTEMENT DU CÂBLE)
2) Passer le cordon central du luminaire par le trou dans le
tube court sur le centre du cache. Faire correspondre la
longueur du cordon central à la longueur des câbles. Serrer
la vis de pression par le trou sur le côté du tube central.
Serrer la vis de pression pour fixer le cordon central.
3) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
4) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
5) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
6) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
Date Issued: 9/27/13 IS-43360-CB
7) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
8) Fixer le luminaire au plafond à l’aide des boutons moletés.
9) Soulever l’abat-jour vers le luminaire. Installer l’abat-jour à
l’intérieur de la cage sur le luminaire.
Aligner les trous situés dans le support sur l’abat-jour aux
trous dans le support à l’intérieur de la cage.
10) Depuis l’intérieur de l’abat-jour, visser la bille goujons à travers
les trous dans le support et dans les trous de la cage. Serrer
la bille goujons pour fixer l’abat-jour à la place.
11) Insérez l’ampoule recommandée.
12) Visser l’extrémité du tube filetée de l’écrou hexagonal dans
l’accouplement dans le centre de la grappe de douille.
13) Passer le rondelle plate, puis le rondelle en caoutchouc
sur extrémité du tube fileté.
14) Soulevez le diffuseur jusqu’au luminaire. Passer les trous
dans le diffuseur sur chaque extrémité de tube filetés.
15) Visser l’écrou hexagonal sur extrémité du tube fileté. Serrer
l’écrou hexagonal pour fixer le diffuseur en place. (NE PAS
serrer avec excès).
16) Passer la garniture inférieure sur extrémité du tube fileté.
17) Visser le ornement sur extrémité du tube fileté. (NE PAS
serrer avec excès).
REMARQUE : Ajuster d’une position du luminaire après installation
pour une mise à niveau de 2,5 cm ou moins. (VOIR : DÉTAILS
D’AJUSTEMENT DU CÂBLE)
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
PRESSED
CABLE ADJUSMENT DETAIL
DÉTAILS D’AJUSTEMENT DU CÂBLE
NOT
PRESSED
UP & DOWN
UP ONLY

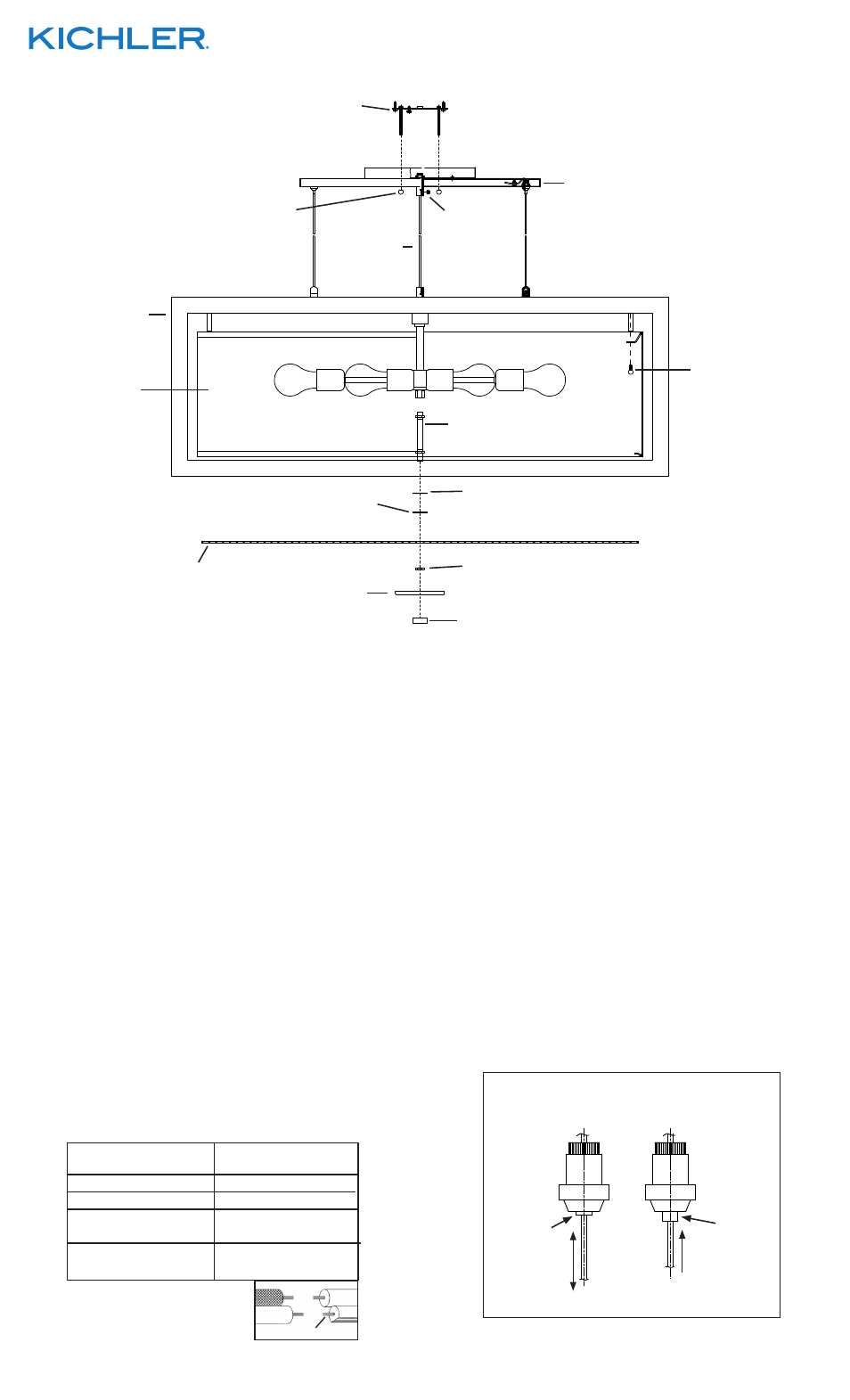

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON
MOLETÉ
FINIAL
ORNEMENT
BOTTOM TRIM
GARNITURE INFÉRIEURE
HEXNUT
ECROU HEXAGONAL
FLAT WASHER
RONDELLE PLATE RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
SHADE
ABAT-JOUR
DIFFUSER
DIFFUSEUR
CAGE
CAGE
BALL STUD
BOUTON À BILLE
THREADED PIPE
TUBE FILETE
We’re here to help
866-558-5706
Hrs: M-F 9am to 5pm EST
SET SCREW
VIS DE
PRESSION
CENTER CORD
CORDON
CENTRAL
