RIGID STEM MOUNT INSTALLATION
1) Align holes in plate on bottom of arm with holes on inside of ring.
2) Thread screws into holes in plate and into ring. Tighten screws to
secure arm to ring. Repeat for remaining arms.
3) Pass wire through stem and screw stem into coupling on top of fixture
body. NOTE: Thread locking compound must be applied to all stem
threads as noted with symbol (3) to prevent accidental rotation of
fixture during cleaning, relamping, etc.
4) Pass fixture wire through remaining stems and screw stems together.
5) Screw short threaded pipe into top of stem.
6) OPTIONAL STEP: Pass decorative cap over end of threaded pipe.
7) Pass hole in canopy over end of threaded pipe on top of stem.
8) Slip lockwasher over end of threaded pipe and screw hexnut onto end
of threaded pipe. Tighten hexnut to secure canopy to fixture.
9) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
10) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
11) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
12) Make wire connections (connectors not provided). Reference chart
below for correct connections and wire accordingly.
14) Push fixture to ceiling, carefully passing mounting screws through holes
in canopy.
15) Secure fixture to ceiling with threaded balls.
16) Set glass down over sockets.
17) Attach socket ring to socket ring tool.
18) Lower socket ring tool with socket ring attached down through glass.
Thread socket ring onto socket. Tighten socket ring to secure glass in
place. (DO NOT over tighten.)
INSTALLATION MONTAGE TIGE RIGIDE
1) Aligner les trous dans la plaque sur la partie inférieure du bras avec
ceux situés à l’intérieur de l’anneau.
2) Serrer les vis dans les trous de la plaque et dans l’anneau. Serrer les
vis pour fixer le bras à l’anneau. Répéter l’opération pour les autres
bras.
3) Acheminer le fil du luminaire par la tige et visser la tige en haut du luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la tige
indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
4) Acheminer le fil du luminaire par les tiges restantes et visser les tiges
ensemble.
4) Visser le tube fileté dans les extrémités des boucles.
6) ÉTAPE OPTIONNELLE : Placer un bouchon décoratif sur chaque tige.
5) Attachez la petite bouche à l’extrémité de la tige supérieure
7) Passer le trou dans le cache sur l’extrémités du tube fileté.
8) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du
cache. Visser l’écrou hexagonal sur le tube fileté.
9) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
10) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
11) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
12) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
13) Appliquer l’armature d’éclairage au plafond en introduisant prudemment
les vis de fixation dans les trous.
14) Visser le lustre au plafond á l’aide des rondelles-frein et des boules filetées.
15) Placer le verre sur la douille.
16) Fixer l’anneau de prise sur l’outil pour l’anneau de la douille.
17) Abaisser l’outil de l’anneau de la douille avec l’anneau de la douille attaché
en bas du verre. Resserrer l’anneau de la douille pour bien fixer le verre.
(NE PAS serrer avec excès).
LOOP/CHAIN LINK MOUNT INSTALLATION
1-4) Follow steps #1-4 in RIGID Stem Mount Installation insructions.
5) Thread small threaded pipe into end of each small loop.
6) Attach small loop to end of last stem.
7) Pass threaded pipe at end of second small loop through hole in canopy.
8) Slip lockwasher over threaded pipe protruding from inside of canopy
and screw hexnut onto threaded pipe.
9) Attach chain link to small loop at end of stem and to loop on canopy.
10-19) Follow steps #9-18 in RIGID Stem Mount Installation insructions.
INTALLATION DES LIENS EN BOUCLE/MAILLON
1-4) Suivez les étapes # 1-4 dans les instructions d’installation montage tige
rigide.
5) Visser un petit tube fileté dans l’extrémité de chaque boucle.
6) Attachez la petite bouche à l’extrémité de la tige supérieure
7) Passer le tube fileté à l’extrémité de la deuxième petite boucle par le
trou situé dans le cache..
8) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du
cache.Visser l’écrou hexagonal sur le tube fileté.
9) Attacher le maillon de la chaîne à la petite boucle située à l’extrémité de
la tige ainsi qu’à la boucle située sur l’abat-jour.
10-19) Suivez les étapes # 9-18 dans les instructions d’installation montage
tige rigide
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 7/15/11 IS-42944-CB
4
SEE OTHER SIDE FOR SEMI FLUSH INSTALLATION.
VOIR LE VERSO POUR LES INSTRUCTIONS
D’INSTALLATION SEMI-ENCASTRÉE
THREADED BALL
BOULE FILETÉ
GLASS
VERRE
RING
ANNEAU
SCREW
VIS
LOOP
ANNEAU

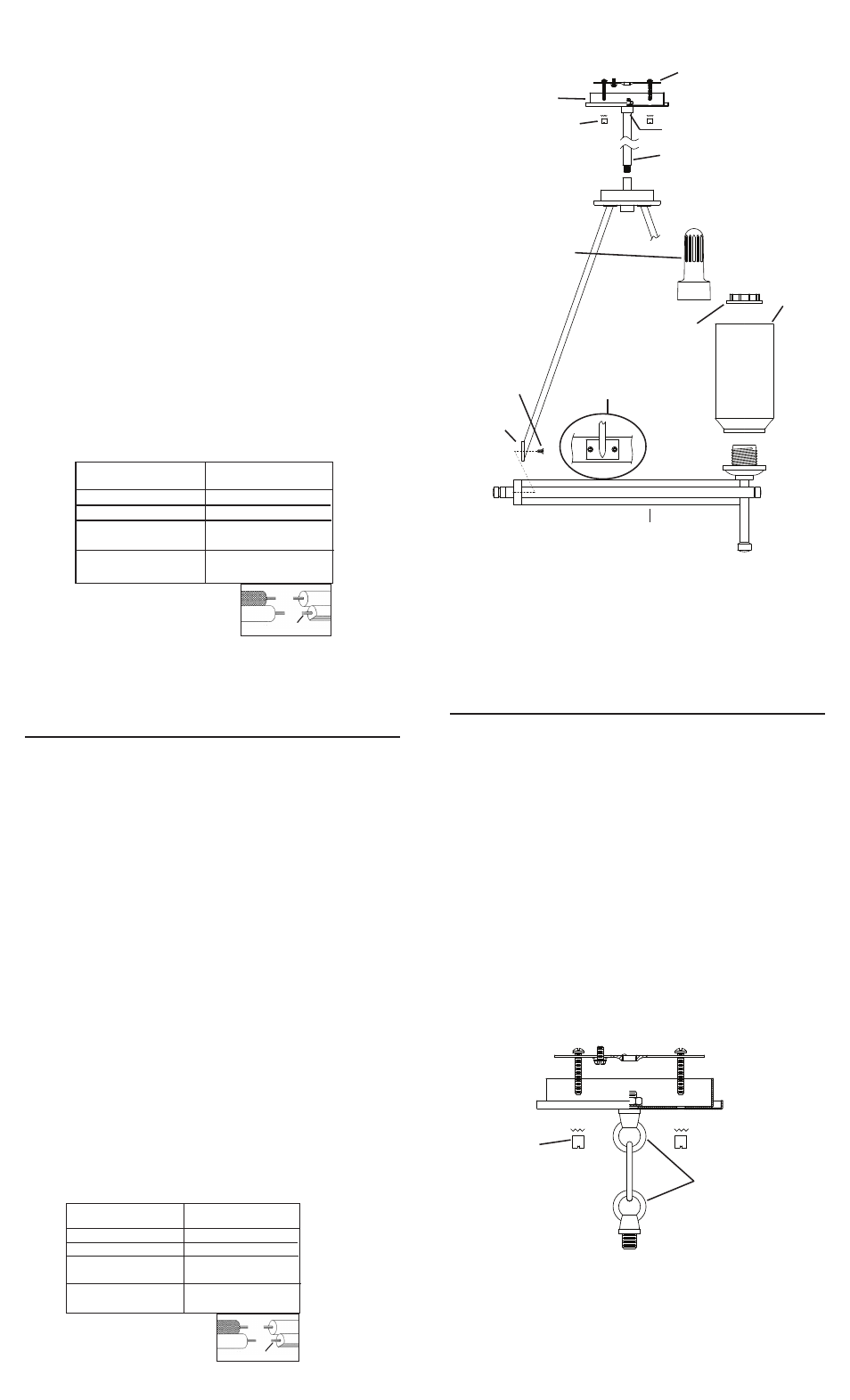

RIGID STEM MOUNT
MONTAGE TIGE RIGIDE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
THREADED BALL
BOULE FILETÉ
STEM
TIGE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
DECORATIVE CAP
BOUCHON DÉCORATIF
SOCKET RING
BAGUE DE LA
DOUILLE
SOCKET RING TOOL
OUTIL DE L’ANNEAU
DE LA DOUILLE
PLATE
PLAQUE
ARM/RING DETAIL
DÉTAIL DU BRAS/
ANNEAU
